Кондиционер (1) — HITACHI EX1200-5D

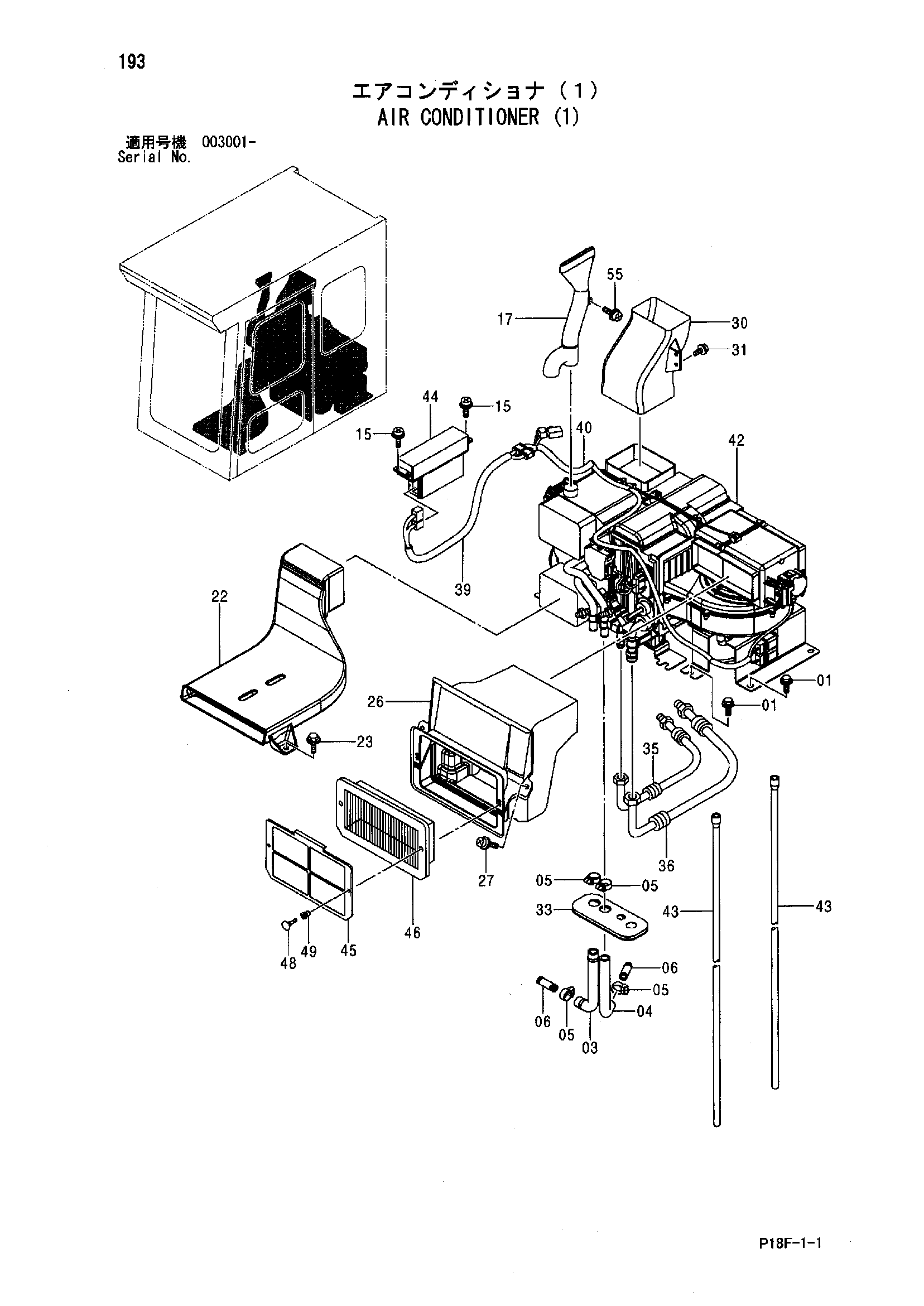

Заводская схема «Кондиционер (1)» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271025 | Болт с шайбой | 8 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 4366623 | Водяной шланг | 1 |
| 04 | 4344638 | Водяной шланг | 1 |
| 05 | 4514699 | Хомут шланга | 4 |
| 06 | 4341800 | Соединение трубка | 2 |
| 15 | J460514 | Винт с шайбой | 4 |
| 17 | 4436442 | Воздуховод | 1 |
| 22 | 4426155 | Воздуховод | 1 |
| 23 | J271030 | Болт с шайбой | 2 |
| 23A | J901030 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 26 | 4431227 | Воздуховод | 1 |
| 27 | J460830 | Винт с шайбой | 2 |
| 30 | 4426157 | Воздуховод | 1 |
| 31 | J460620 | Винт с шайбой | 2 |
| 33 | 2044923 | Резиновая втулка | 1 |
| 35 | 4440634 | Шланг радиатора | 1 |
| 36 | 4440694 | Шланг радиатора | 1 |
| 39 | 4452188 | Жгут проводов | 1 |
| 40 | 4454753 | Жгут проводов | 1 |
| 42 | 4436024 | Блок кондиционера | 1 |
| 43 | 4440881 | Шланг | 2 |
| 44 | 4439093 | Контроллер | 1 |
| 45 | 4441139 | Фильтр | 1 |
| 46 | 4484453 | Фильтр | 1 |
| 48 | 4441059 | Зажим | 2 |
| 49 | 4441061 | Зажим | 2 |
| 55 | J460616 | Винт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
