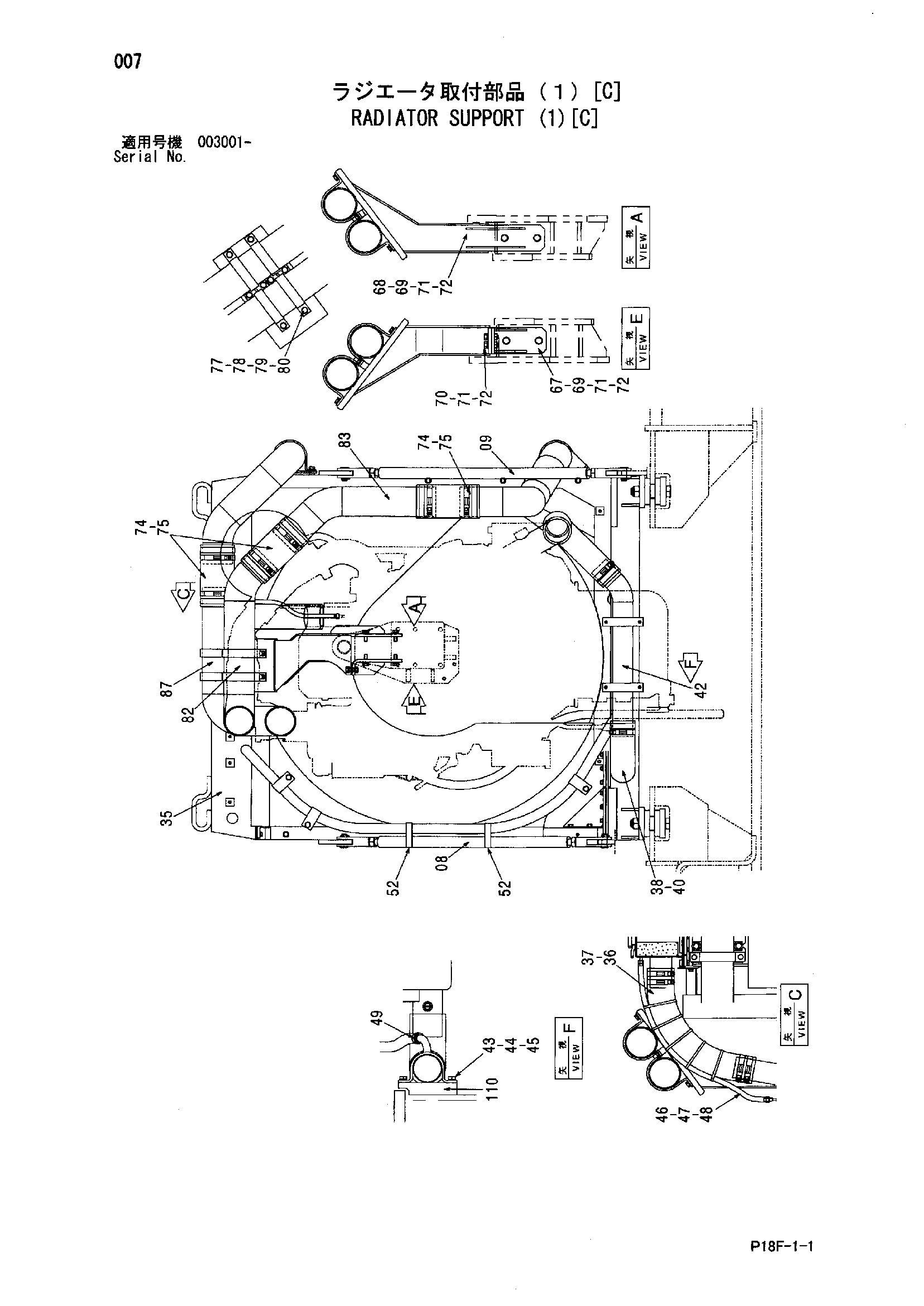

Опора радиатора (1)[C] — HITACHI EX1200-5D
Заводская схема «Опора радиатора (1)[C]» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Опора радиатора (1)[C] HITACHI EX1200-5D](/catalog-drawings/4e/4e539ac7-9fa7-41af-b3e0-93260d6e72ed.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | 8080918 | Стойка | 1 |
| 09 | 8091968 | Стойка | 1 |
| 35 | 4631353 | Радиатор | 1 |
| 36 | 4634206 | Водяной шланг | 1 |
| 37 | 4285233 | Хомут шланга | 4 |
| 38 | 4634200 | Водяной шланг | 1 |
| 40 | 4285237 | Хомут шланга | 4 |
| 42 | 8100258 | Трубка | 1 |
| 43 | 4000909 | Хомут трубки | 2 |
| 44 | J901025 | Болт | 4 |
| 45 | A590910 | Пружинная шайба | 4 |
| 46 | 4634732 | Водяной шланг | 1 |
| 47 | 4514700 | Зажим шланг | 2 |
| 48 | 4121859 | Ленточный зажим | 5 |
| 49 | 4505243 | Хомут шланга | 1 |
| 52 | 4121859 | Ленточный зажим | 2 |
| 67 | 9764219 | Кронштейн | 1 |
| 68 | 7048195 | Кронштейн | 1 |
| 69 | J901235 | Болт | 4 |
| 70 | J901240 | Болт | 2 |
| 71 | A590912 | Пружинная шайба | 6 |
| 72 | A590112 | Плоская шайба | 6 |
| 74 | 4632494 | Воздушный шланг | 3 |
| 75 | 4282489 | Хомут шланга | 12 |
| 77 | 8100048 | Хомут трубки | 2 |
| 78 | J901030 | Болт | 8 |
| 79 | A590910 | Пружинная шайба | 8 |
| 80 | A590110 | Плоская шайба | 8 |
| 82 | 8099980 | Трубка | 1 |
| 83 | 9764156 | Трубка | 1 |
| 87 | 8100023 | Трубка | 1 |
| 110 | 4633976 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
