Гидрораспределитель (2/5) — HITACHI EX1200-5D

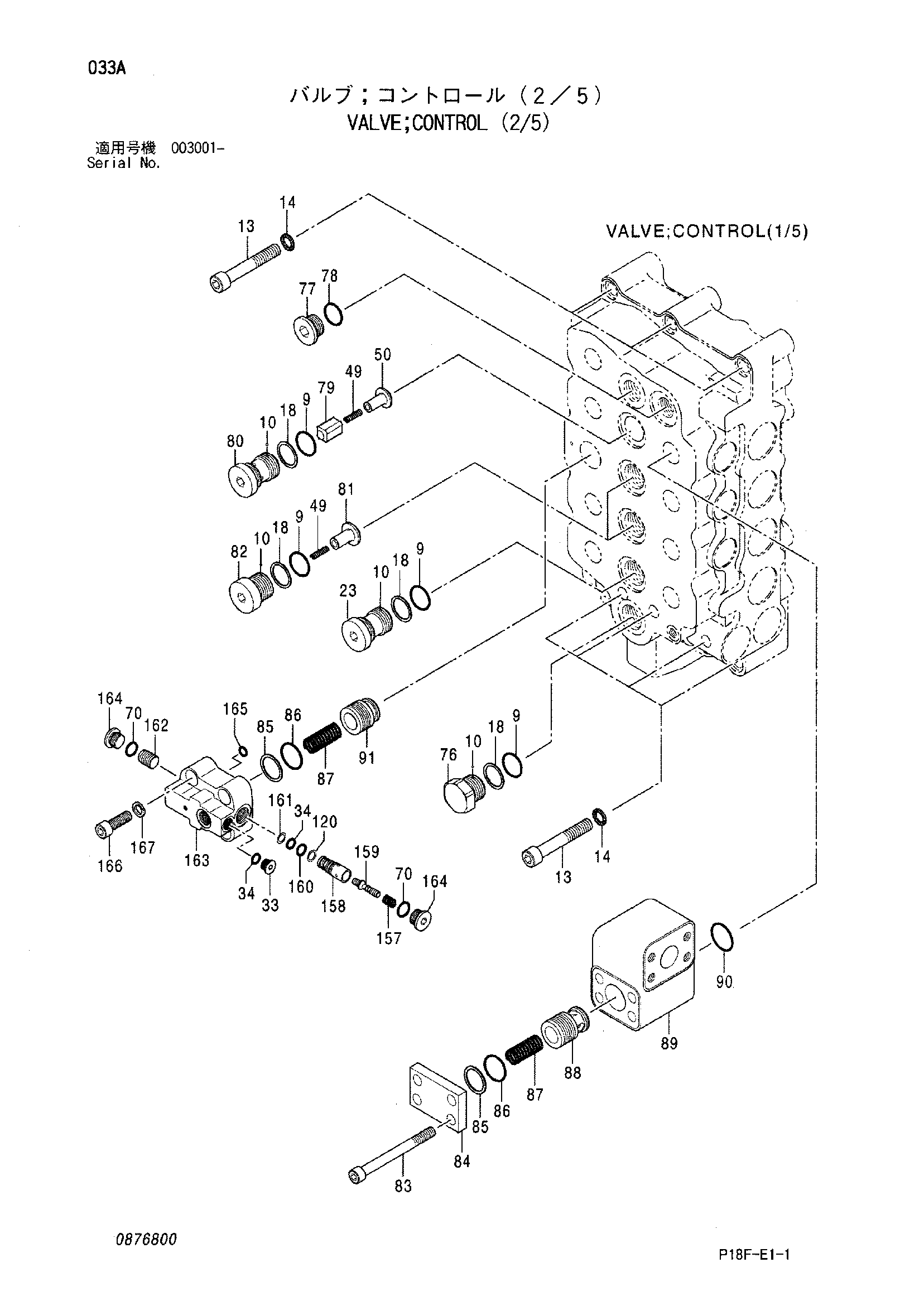

Заводская схема «Гидрораспределитель (2/5)» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4483262 | Гидрораспределитель | 1 | |
| 9 | 4088425 | Уплотнительное кольцо | 5 |
| 10 | 0189803 | Кхип | 5 |
| 13 | M341600 | Болт с внутренним шестигранником | 7 |
| 14 | 0189908 | Шайба | 7 |
| 18 | 0223104 | Опорное кольцо | 5 |
| 23 | 0876801 | Колпачок | 1 |
| 33 | 0622810 | Колпачок | 1 |
| 34 | 957366 | Уплотнительное кольцо | 2 |
| 49 | 0622827 | Пружина | 3 |
| 50 | 0622829 | Проверка | 1 |
| 70 | 4506418 | Уплотнительное кольцо | 2 |
| 76 | 0622870 | Колпачок | 1 |
| 77 | 0624702 | Колпачок | 2 |
| 78 | 0624703 | Уплотнительное кольцо | 2 |
| 79 | 0622848 | Проверка | 1 |
| 80 | 0622860 | Колпачок | 1 |
| 81 | 0705401 | Проверка | 2 |
| 82 | 0703701 | Колпачок | 2 |
| 83 | 0810501 | Болт с внутренним шестигранником | 4 |
| 84 | 0810502 | Фланец | 1 |
| 85 | 4138942 | Опорное кольцо | 2 |
| 86 | A811035 | Уплотнительное кольцо | 2 |
| 87 | 0622856 | Пружина | 2 |
| 88 | 0810503 | Тарельчатый клапан | 1 |
| 89 | 0810504 | Коллектор | 1 |
| 90 | 0197011 | Уплотнительное кольцо | 1 |
| 91 | 0622855 | Тарельчатый клапан | 1 |
| 120 | 4040813 | Опорное кольцо | 1 |
| 157 | 0622863 | Пружина | 1 |
| 158 | 0622866 | Втулка | 1 |
| 159 | 0622864 | Тарельчатый клапан | 1 |
| 160 | 4140470 | Уплотнительное кольцо | 1 |
| 161 | 4092265 | Опорное кольцо | 1 |
| 162 | 0622867 | Поршень | 1 |
| 163 | 0809802 | Крышка | 1 |
| 164 | 0622822 | Колпачок | 2 |
| 165 | 4506320 | Уплотнительное кольцо | 1 |
| 166 | M341440 | Болт с внутренним шестигранником | 4 |
| 167 | 0622865 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
