Детали пола [STD] — HITACHI EX1200-5D

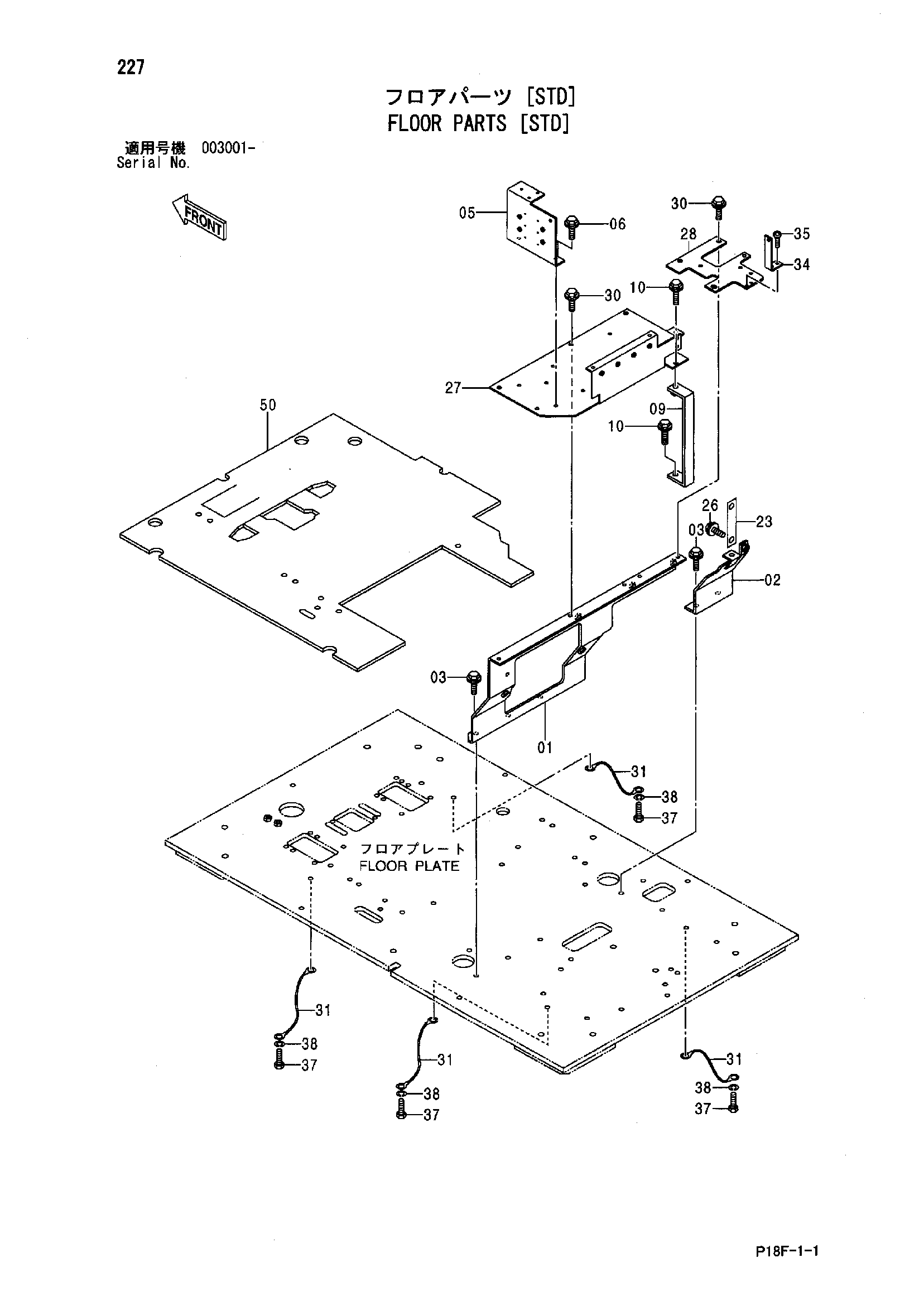

Заводская схема «Детали пола [STD]» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Детали пола [STD] HITACHI EX1200-5D](/catalog-drawings/7d/7d9f1fd2-b599-478e-8f61-39a779302042.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6022163 | Кронштейн | 1 |
| 02 | 8083177 | Кронштейн | 1 |
| 03 | J271025 | Болт с шайбой | 5 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | 8092874 | Кронштейн | 1 |
| 06 | J260820 | Болт с шайбой | 2 |
| 06A | J900820 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 09 | 8076619 | Опора | 1 |
| 10 | J271025 | Болт с шайбой | 2 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 23 | 4611162 | Пластина | 1 |
| 26 | J281030 | Болт с шайбой | 2 |
| 26A | J901030 | Болт | 1 |
| 26B | 4486055 | Шайба | 1 |
| 27 | 7045090 | Кронштейн | 1 |
| 28 | 8083156 | Пластина | 1 |
| 30 | J271025 | Болт с шайбой | 4 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | 4281293 | Жгут проводов | 4 |
| 34 | 9757192 | Кронштейн | 1 |
| 35 | J460616 | Винт с шайбой | 2 |
| 37 | J901016 | Болт | 4 |
| 38 | A590910 | Пружинная шайба | 4 |
| 50 | 2046567 | Коврик пола | 1 |
| 50 | 2047608 | Коврик пола | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
