Автоматическая смазка система (погрузчик передний) — HITACHI EX1200-5D

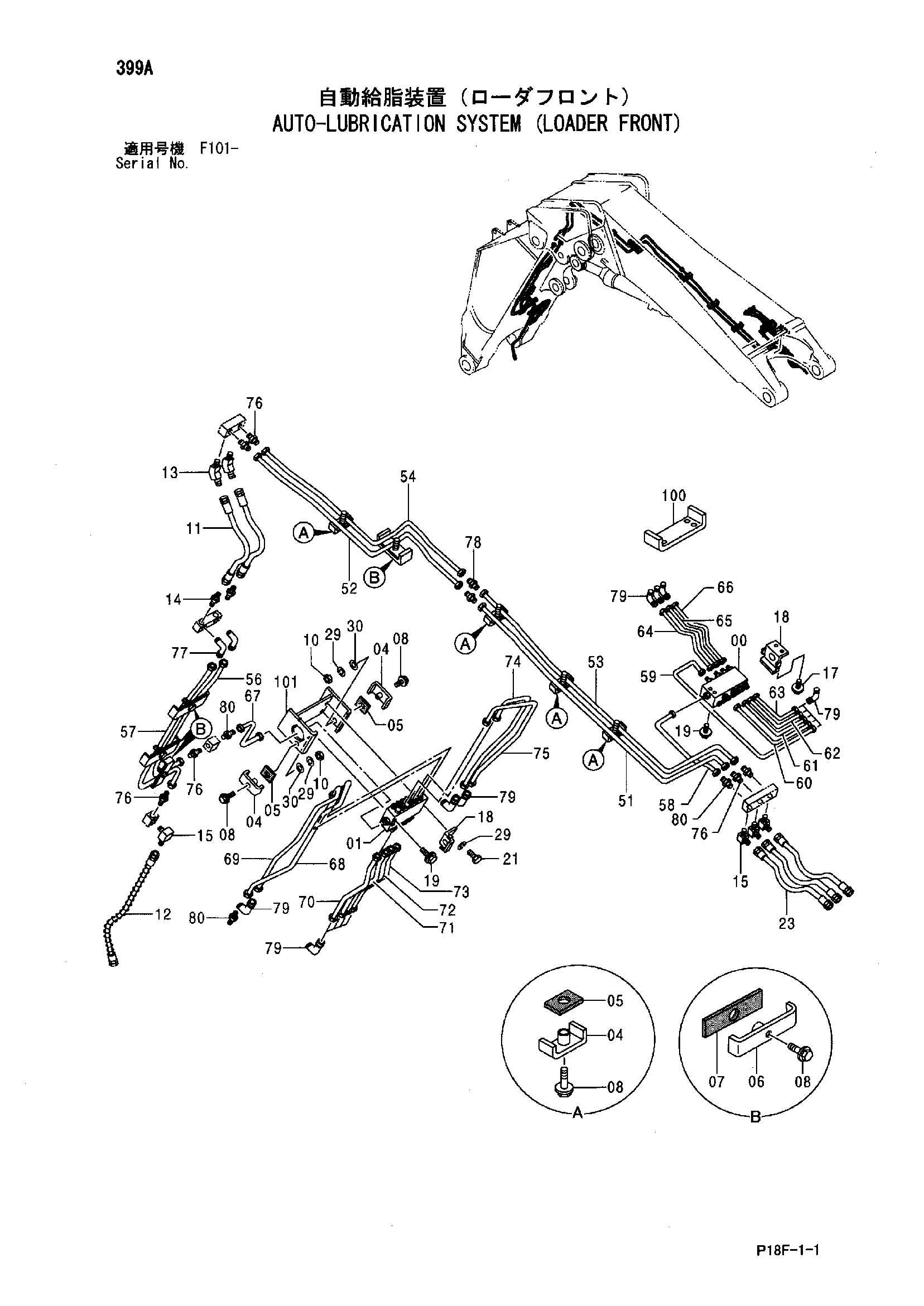

Заводская схема «Автоматическая смазка система (погрузчик передний)» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4455060 | Клапан | 1 |
| 01 | 4455070 | Клапан | 1 |
| 04 | 9736422 | Хомут | 6 |
| 05 | 4269657 | Резиновая прокладка | 6 |
| 06 | 9736421 | Хомут | 4 |
| 07 | 4273721 | Резиновая прокладка | 4 |
| 08 | J271030 | Болт с шайбой | 10 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | J950010 | Гайка | 2 |
| 11 | 4015464 | Шланг | 2 |
| 12 | 4188967 | Шланг | 1 |
| 13 | 94-1501 | Угловой штуцер | 2 |
| 14 | 94-1301 | Адаптер | 2 |
| 15 | 94-1401 | Угловой штуцер | 4 |
| 17 | J271030 | Болт с шайбой | 2 |
| 17A | J901030 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 4361320 | Хомут | 2 |
| 19 | J260640 | Болт с шайбой | 4 |
| 19A | J900640 | Болт | 1 |
| 19B | A590106 | Плоская шайба | 1 |
| 21 | J901035 | Болт | 2 |
| 23 | 4015464 | Шланг | 3 |
| 29 | A590910 | Пружинная шайба | 4 |
| 30 | A590110 | Плоская шайба | 2 |
| 51 | 3103806 | Трубка | 1 |
| 52 | 3103807 | Трубка | 1 |
| 53 | 3103820 | Трубка | 1 |
| 54 | 3103821 | Трубка | 1 |
| 56 | 3103833 | Трубка | 1 |
| 57 | 3103835 | Трубка | 1 |
| 58 | 4455061 | Трубка | 1 |
| 59 | 4455062 | Трубка | 1 |
| 60 | 4455063 | Трубка | 1 |
| 61 | 4455064 | Трубка | 1 |
| 62 | 4455065 | Трубка | 1 |
| 63 | 4455067 | Трубка | 1 |
| 64 | 4454476 | Трубка | 1 |
| 65 | 4455068 | Трубка | 1 |
| 66 | 4455069 | Трубка | 1 |
| 67 | 4454992 | Трубка | 1 |
| 68 | 4455021 | Трубка | 1 |
| 69 | 4455037 | Трубка | 1 |
| 70 | 4455042 | Трубка | 1 |
| 71 | 4455046 | Трубка | 1 |
| 72 | 4455047 | Трубка | 1 |
| 73 | 4454867 | Трубка | 1 |
| 74 | 4454890 | Трубка | 1 |
| 75 | 4455055 | Трубка | 1 |
| 76 | 4360981 | Штуцер трубки | 6 |
| 77 | 4097666 | Угловой штуцер | 2 |
| 78 | 4099282 | Адаптер | 2 |
| 79 | 4406310 | Угловой штуцер | 15 |
| 80 | 4406317 | Адаптер | 3 |
| 100 | 9756689 | Кронштейн | 1 |
| 101 | 8084233 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
