Масляный радиатор — HITACHI EX1200-5D

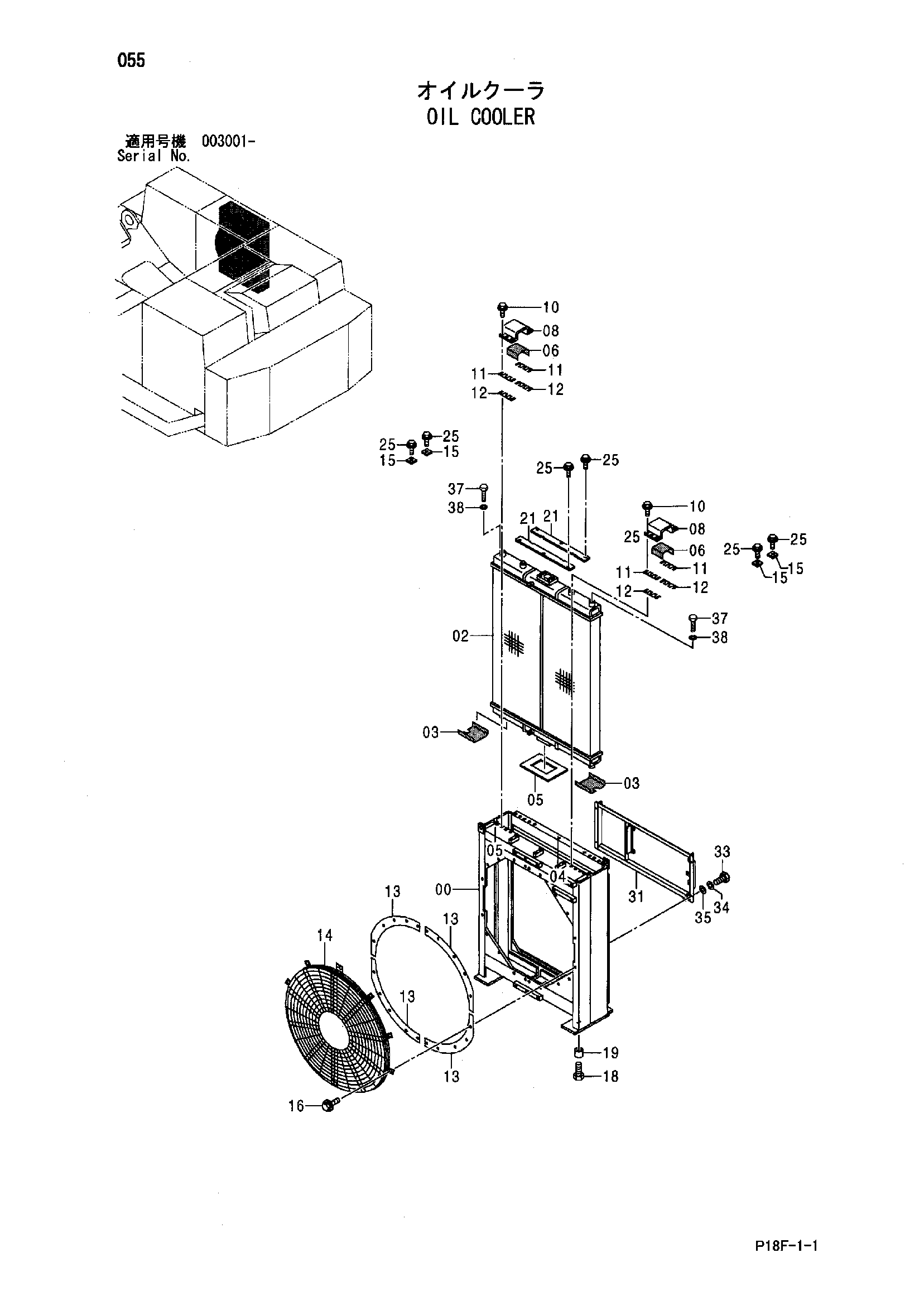

Заводская схема «Масляный радиатор» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008703 | Рама | 1 |
| 02 | 4427952 | Масляный радиатор | 1 |
| 03 | 4604544 | Резиновая прокладка | 2 |
| 05 | 4601731 | Резиновая прокладка | 1 |
| 06 | 4464136 | Резиновая прокладка | 2 |
| 08 | 9760847 | Хомут | 2 |
| 10 | J271240 | Болт с шайбой | 8 |
| 10A | J901240 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | 4412103 | Регулировочная шайба 0.5mm | 32 |
| 12 | 4455801 | Регулировочная шайба 3.2mm | 4 |
| 13 | 4601405 | Пластина | 4 |
| 14 | 4405361 | Сетка | 2 |
| 15 | 4603883 | Пластина | 4 |
| 16 | J271035 | Болт с шайбой | 24 |
| 16A | J901035 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | J932404 | Болт | 4 |
| 19 | 4404224 | Проставка | 4 |
| 21 | 4488638 | Крышка | 2 |
| 25 | J271230 | Болт с шайбой | 10 |
| 25A | J901230 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 31 | 7041770 | Кронштейн | 1 |
| 33 | J901020 | Болт | 4 |
| 34 | A590910 | Пружинная шайба | 4 |
| 35 | A590110 | Плоская шайба | 4 |
| 37 | J912430 | Болт | 2 |
| 38 | A590924 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
