Ковш 6.5m3 (скальный)<BE>[JIS94] — HITACHI EX1200-5D

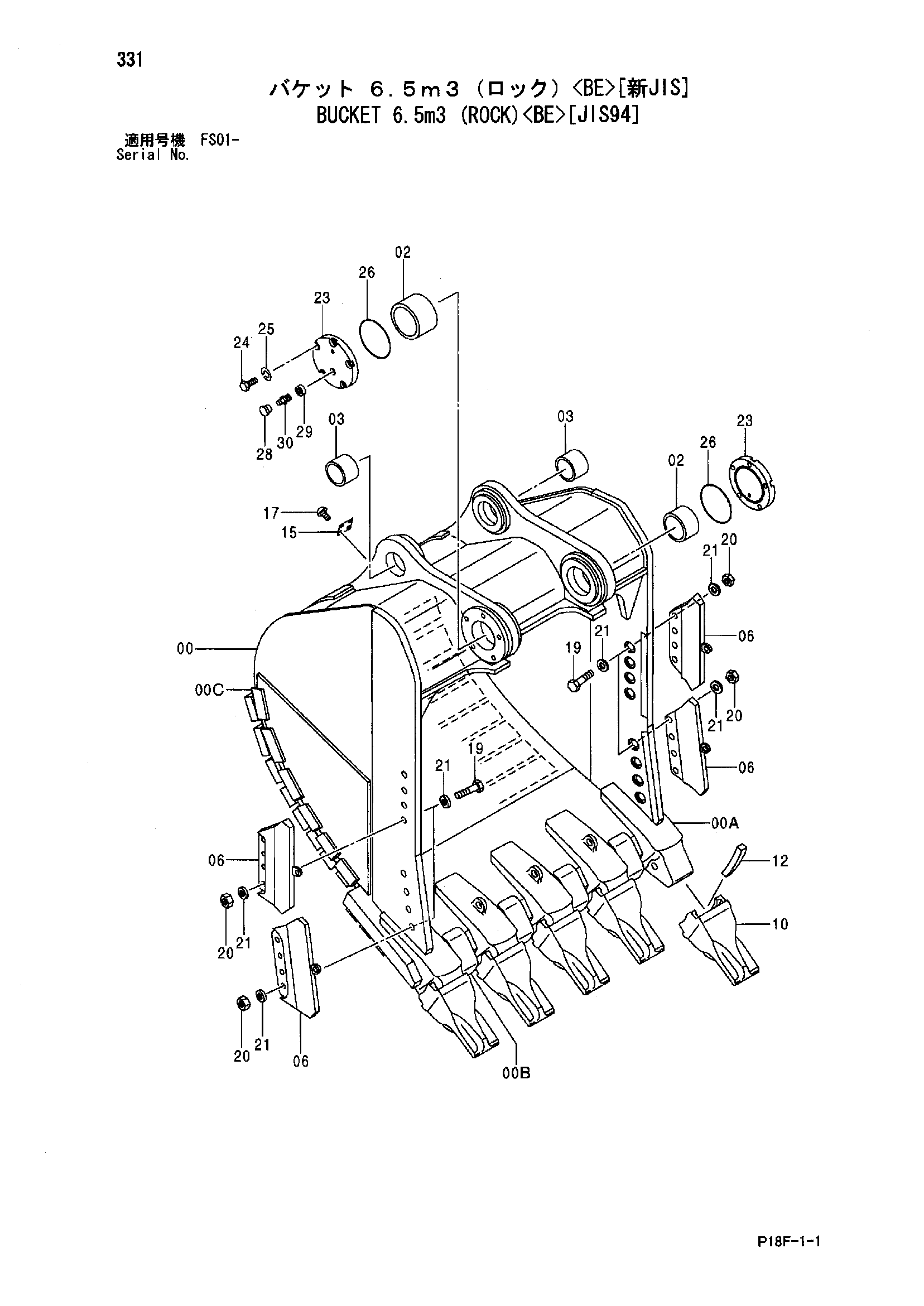

Заводская схема «Ковш 6.5m3 (скальный)<BE>[JIS94]» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Ковш 6.5m3 (скальный)<BE>[JIS94] HITACHI EX1200-5D](/catalog-drawings/b4/b406771e-b961-4471-98c6-2e0384ee0250.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9156189 | Ковш скальный | 1 | |
| 00 | 5010385 | Ковш скальный | 1 |
| 00A | 4406196 | Адаптер зуба | 5 |
| 00B | 4310697 | Кожух | 4 |
| 00C | 4406186 | Пластина | 10 |
| 02 | 4433671 | Втулка | 2 |
| 03 | 4258965 | Втулка | 2 |
| 06 | 4268986 | Схроуд боковой | 4 |
| 10 | 4406319 | Коронка зуба | 5 |
| 12 | 4406318 | Стопорный палец | 5 |
| 17 | M492564 | Приводной винт | 4 |
| 19 | 4275192 | Болт башмак | 16 |
| 20 | 4167193 | Гайка | 16 |
| 21 | 4083438 | Шайба | 32 |
| 23 | 3088657 | Крышка | 2 |
| 24 | J922250 | Болт | 10 |
| 25 | A590922 | Пружинная шайба | 10 |
| 26 | A810220 | Уплотнительное кольцо | 2 |
| 28 | 4105912 | Колпачок | 2 |
| 29 | 4130686 | Втулка | 2 |
| 30 | J75481 | Пресс-маслёнка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
