Трансмиссия (поворот) — HITACHI EX1200-5D

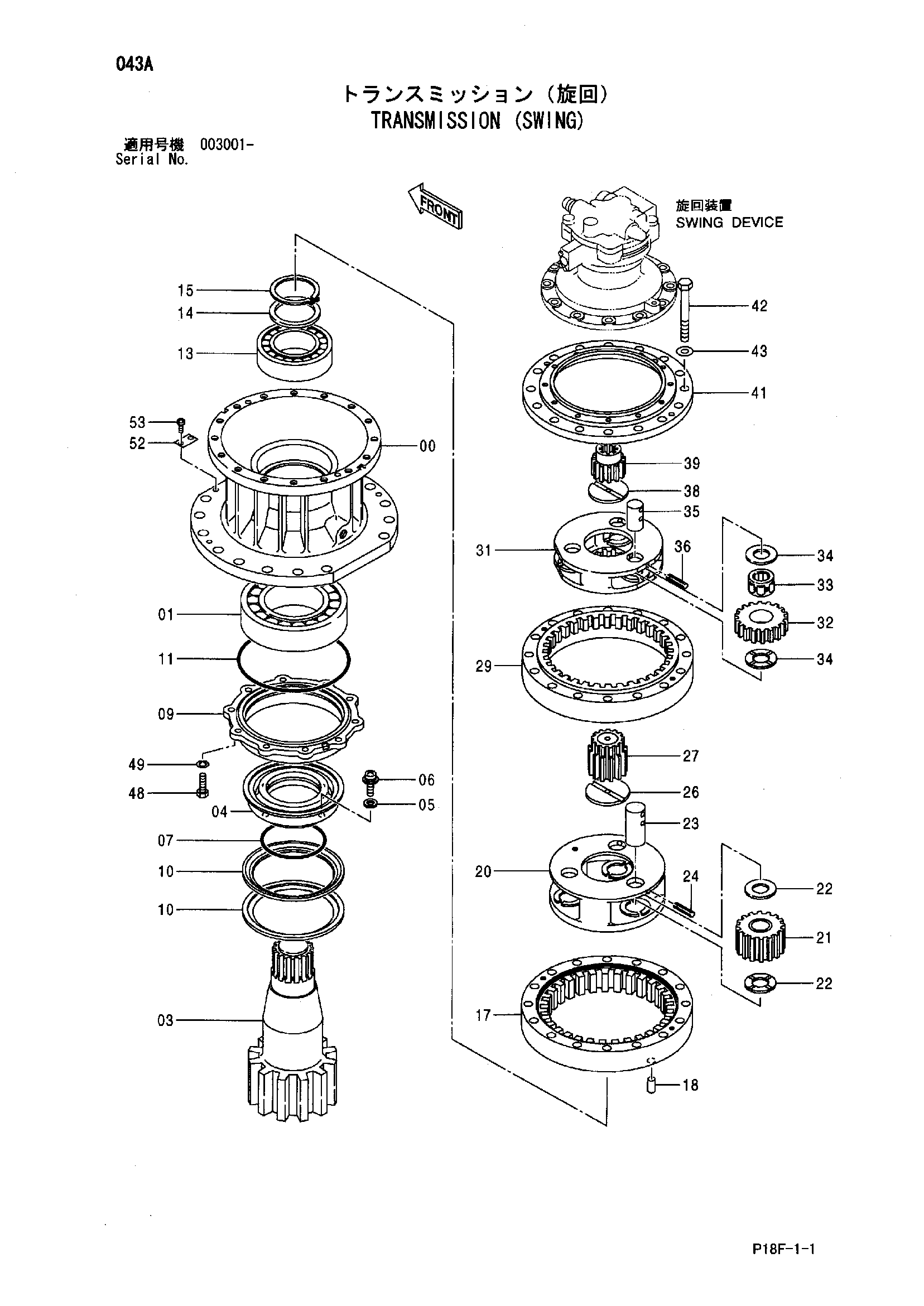

Заводская схема «Трансмиссия (поворот)» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9124725 замена: 9151156 | Трансмиссия | 2 | |
| 9151156 | Трансмиссия | 2 | |
| 00 | 1015929 | Корпус | 1 |
| 01 | 4239711 | Подшипник. спх.рол. | 1 |
| 03 | 1013511 | Вал проп. | 1 |
| 04 | 2027637 | Втулка | 1 |
| 05 | 4204644 | Магнит | 4 |
| 06 | J460514 | Винт с шайбой | 4 |
| 07 | A810180 | Уплотнительное кольцо | 1 |
| 09 | 2027641 | Крышка | 1 |
| 10 | 4239861 | Масляное уплотнение | 2 |
| 11 | 4178017 | Уплотнительное кольцо | 1 |
| 13 | 4363408 | Подшипник. спх.рол. | 1 |
| 14 | 4239869 | Проставка | 1 |
| 15 | 4511549 | Стопорное кольцо | 1 |
| 17 | 2027643 | Шестерня интернал | 1 |
| 18 | J401640 | Установочный штифт | 2 |
| 20 | 2048421 | Водило | 1 |
| 21 | 9759229 | Планетарная шестерня | 3 |
| 22 | 4478144 | Упорная пластина 2.3mm | 6 |
| 23 | 4478067 | Палец | 3 |
| 24 | 4197125 | Пружинный штифт | 3 |
| 26 | 4239866 | Упорная пластина 3.2mm | 1 |
| 27 | 3045715 | Солнечная шестерня | 1 |
| 29 | 2027639 | Шестерня интернал | 1 |
| 31 | 2027640 | Водило | 1 |
| 32 | 3045716 | Планетарная шестерня | 3 |
| 33 | 4239710 | Игольчатый подшипник | 3 |
| 34 | 4239867 | Упорная пластина 2.3mm | 6 |
| 35 | 4239864 | Палец | 3 |
| 36 | 4239705 | Пружинный штифт | 3 |
| 38 | 4194454 | Упорная пластина 3.2mm | 1 |
| 39 | 3045717 | Солнечная шестерня | 1 |
| 41 | 2027642 | Крышка | 1 |
| 42 | J912218 | Болт | 16 |
| 43 | 4089822 | Шайба | 16 |
| 48 | J901650 | Болт | 10 |
| 49 | A590916 | Пружинная шайба | 10 |
| 53 | M492564 | Приводной винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
