Трубопроводы системы смазки (3)(HD стрела) — HITACHI EX1200-5D

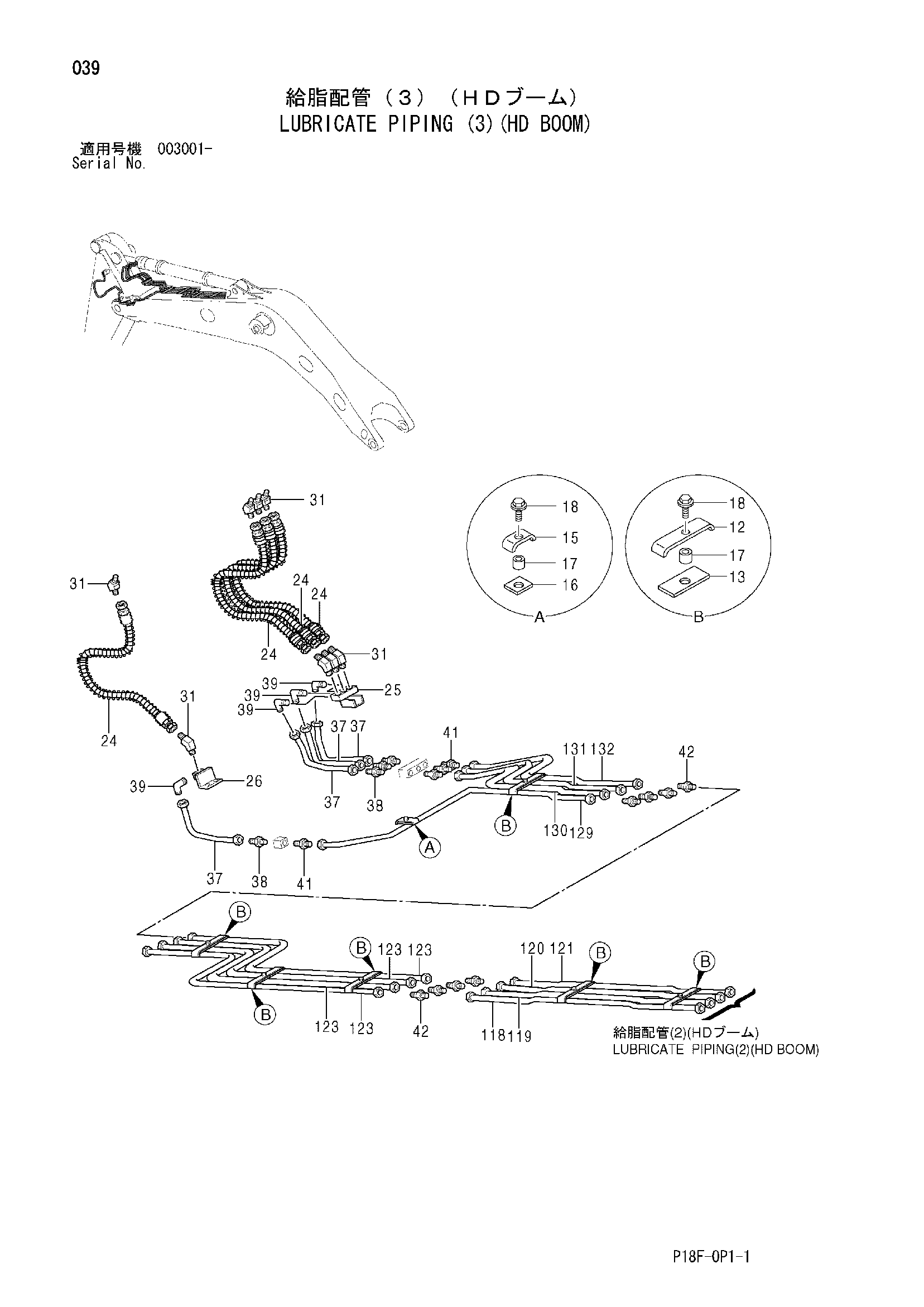

Заводская схема «Трубопроводы системы смазки (3)(HD стрела)» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 12 | 4273720 | Хомут | 6 |
| 13 | 4273721 | Резиновая прокладка | 6 |
| 15 | 4269656 | Хомут | 1 |
| 16 | 4269657 | Резиновая прокладка | 1 |
| 17 | 4269658 | Проставка | 7 |
| 18 | J271030 | Болт с шайбой | 7 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 24 | 4297370 | Шланг | 4 |
| 25 | 8048693 | Блок | 1 |
| 26 | 8048694 | Блок | 1 |
| 31 | 94-1501 | Угловой штуцер | 8 |
| 37 | 4197769 | Шланг | 4 |
| 38 | 94-1301 | Адаптер | 4 |
| 39 | 94-1401 | Угловой штуцер | 4 |
| 41 | 4360981 | Штуцер трубки | 4 |
| 42 | 4099282 | Адаптер | 8 |
| 118 | 4609729 | Трубка | 1 |
| 119 | 4609730 | Трубка | 1 |
| 120 | 4609731 | Трубка | 1 |
| 121 | 4609732 | Трубка | 1 |
| 123 | 4609733 | Трубка | 4 |
| 129 | 3100347 | Трубка | 1 |
| 130 | 3100348 | Трубка | 1 |
| 131 | 3100349 | Трубка | 1 |
| 132 | 3100350 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
