Ковш 5.6m3(скальный)(BE)(JIS94) — HITACHI EX1200-5D

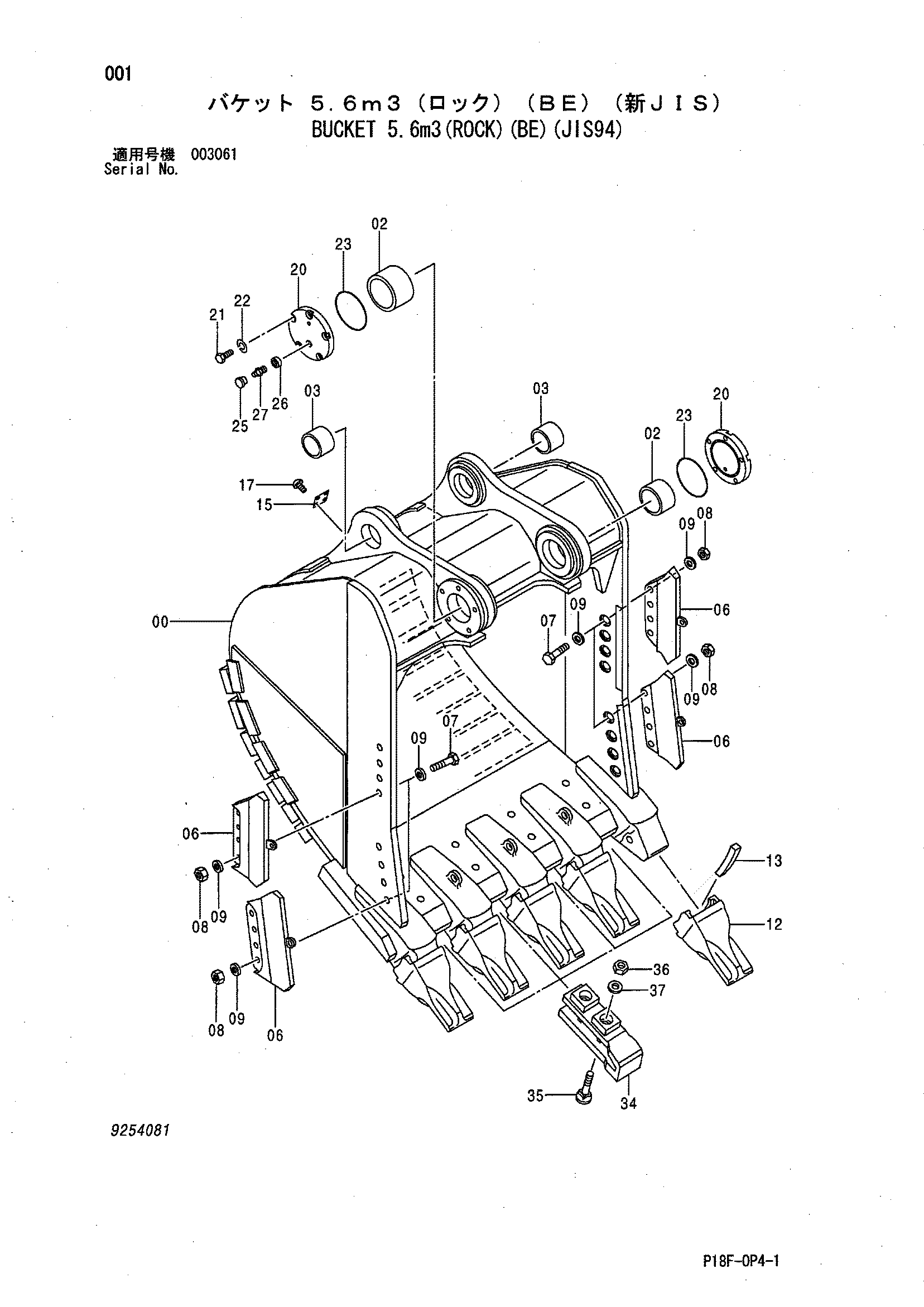

Заводская схема «Ковш 5.6m3(скальный)(BE)(JIS94)» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9254081 | Ковш | 1 | |
| 00 | 4641384 | Ковш | 1 |
| 02 | 4433671 | Втулка | 2 |
| 03 | 4258965 | Втулка | 2 |
| 06 | 4268986 | Схроуд боковой | 4 |
| 07 | 4275192 | Болт башмак | 16 |
| 08 | 4167193 | Гайка | 16 |
| 09 | 4083438 | Шайба | 32 |
| 12 | 4406319 | Коронка зуба | 5 |
| 13 | 4406318 | Стопорный палец | 5 |
| 17 | M492564 | Приводной винт | 4 |
| 20 | 3088657 | Крышка | 2 |
| 21 | J922250 | Болт | 10 |
| 22 | A590922 | Пружинная шайба | 10 |
| 23 | A810220 | Уплотнительное кольцо | 2 |
| 25 | 4105912 | Колпачок | 2 |
| 26 | 4130686 | Втулка | 2 |
| 27 | J75481 | Пресс-маслёнка | 2 |
| 34 | 4674598 | Кожух | 4 |
| 35 | 4372115 | Болт | 8 |
| 36 | 4329528 | Гайка | 8 |
| 37 | J21312 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
