Гидроцилиндр рукояти (погрузчик) — HITACHI EX1200-5D

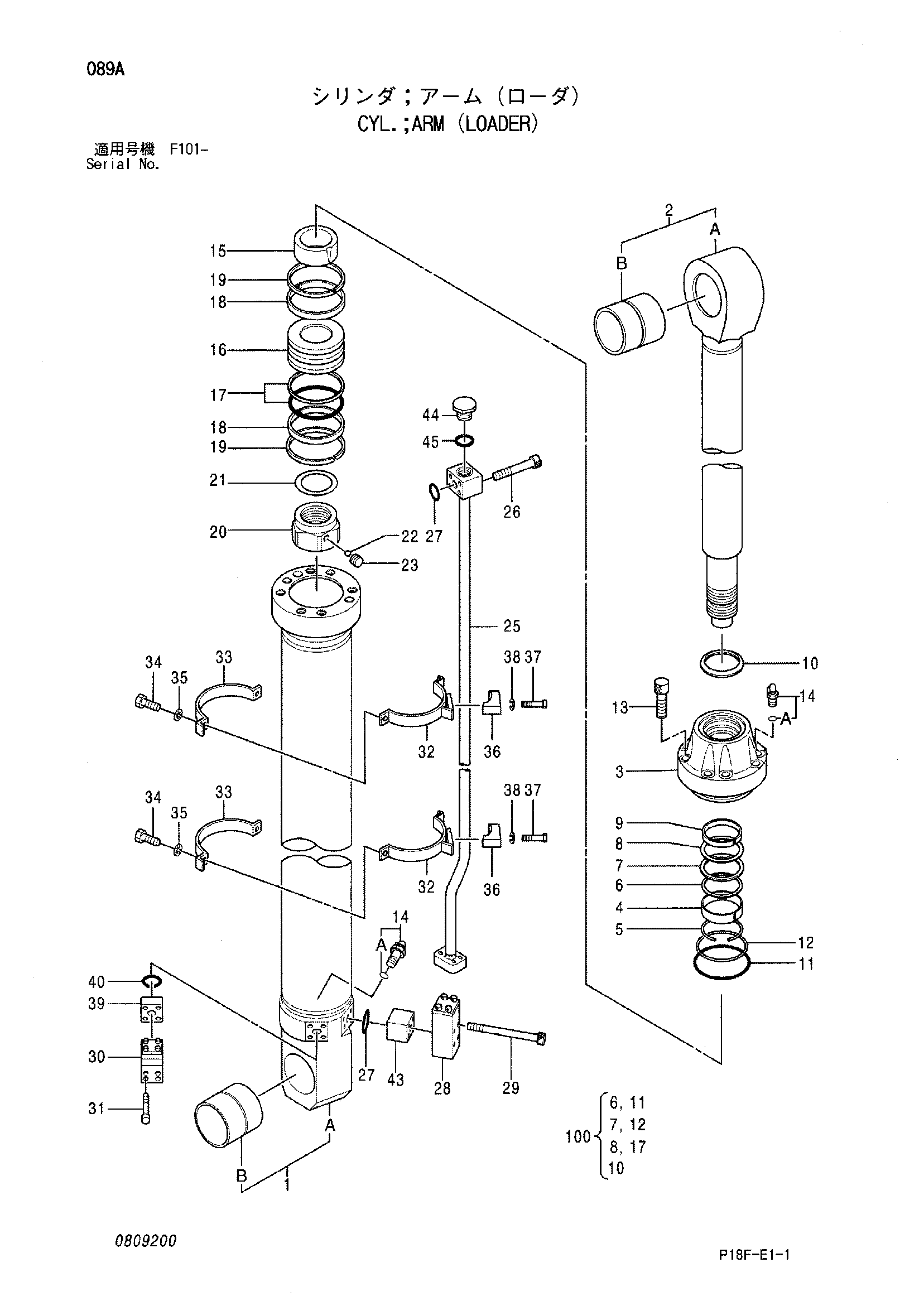

Заводская схема «Гидроцилиндр рукояти (погрузчик)» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4453176 | Гидроцилиндр рукояти | 1 | |
| 1 | 4465645 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0809201 | Труба гидроцилиндра | 1 |
| 1B | 0400502 | Втулка пальца | 1 |
| 2 | 4465646 | Шток поршня в сборе | 1 |
| 2A | 0809202 | Шток поршня | 1 |
| 2B | 0400502 | Втулка пальца | 1 |
| 3 | 0809203 | Головка гидроцилиндра | 1 |
| 4 | 0379905 | Втулка | 1 |
| 5 | 0160706 | Стопорное кольцо | 1 |
| 6 | 0392303 | Уплотнительное кольцо | 1 |
| 7 | 4070027 | U-образная манжета | 1 |
| 8 | 0242706 | Опорное кольцо | 1 |
| 9 | 0392304 | Кольцо | 1 |
| 10 | 4429148 | Грязесъёмное кольцо | 1 |
| 11 | A811200 | Oーкольцо | 1 |
| 12 | 0717603 | Опорное кольцо | 1 |
| 13 | 0343305 | Болт с внутренним шестигранником | 8 |
| 14 | 0643016 | Воздушный клапан | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 0379909 | Амортизирующий подшипник | 1 |
| 16 | 0702703 | Поршень | 1 |
| 17 | 0392305 | Уплотнительное кольцо | 1 |
| 18 | 0702704 | Кольцо | 2 |
| 19 | 0392306 | Кольцо | 2 |
| 20 | 0812107 | Гайка | 1 |
| 21 | 0379915 | Регулировочная шайба | 1 |
| 22 | 0109124 | Стальной шарик | 1 |
| 23 | 0379815 | Установочный винт | 1 |
| 25 | 0400605 | Трубка | 1 |
| 26 | 0191916 | Болт с внутренним шестигранником | 4 |
| 27 | 4069900 | Уплотнительное кольцо | 2 |
| 28 | 0400606 | Клапан словретур | 1 |
| 29 | 0242728 | Болт с внутренним шестигранником | 4 |
| 30 | 0400607 | Клапан словретур | 1 |
| 31 | 0400608 | Болт с внутренним шестигранником | 4 |
| 32 | 0702705 | Лента | 2 |
| 33 | 0702706 | Лента | 2 |
| 34 | 0379919 | Болт | 4 |
| 35 | A590914 | Пружинная шайба | 4 |
| 36 | 0379917 | Хомут трубки | 2 |
| 37 | 0379918 | Болт | 2 |
| 38 | A590914 | Пружинная шайба | 2 |
| 39 | 0400611 | Соединение | 1 |
| 40 | 955612 | Уплотнительное кольцо | 1 |
| 43 | 0242721 | Соединение | 1 |
| 44 | 0349308 | Пробка | 1 |
| 45 | 992444 | Уплотнительное кольцо | 1 |
| 100 | 4465647 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
