Гидролинии хода крышка — HITACHI EX1200-5D

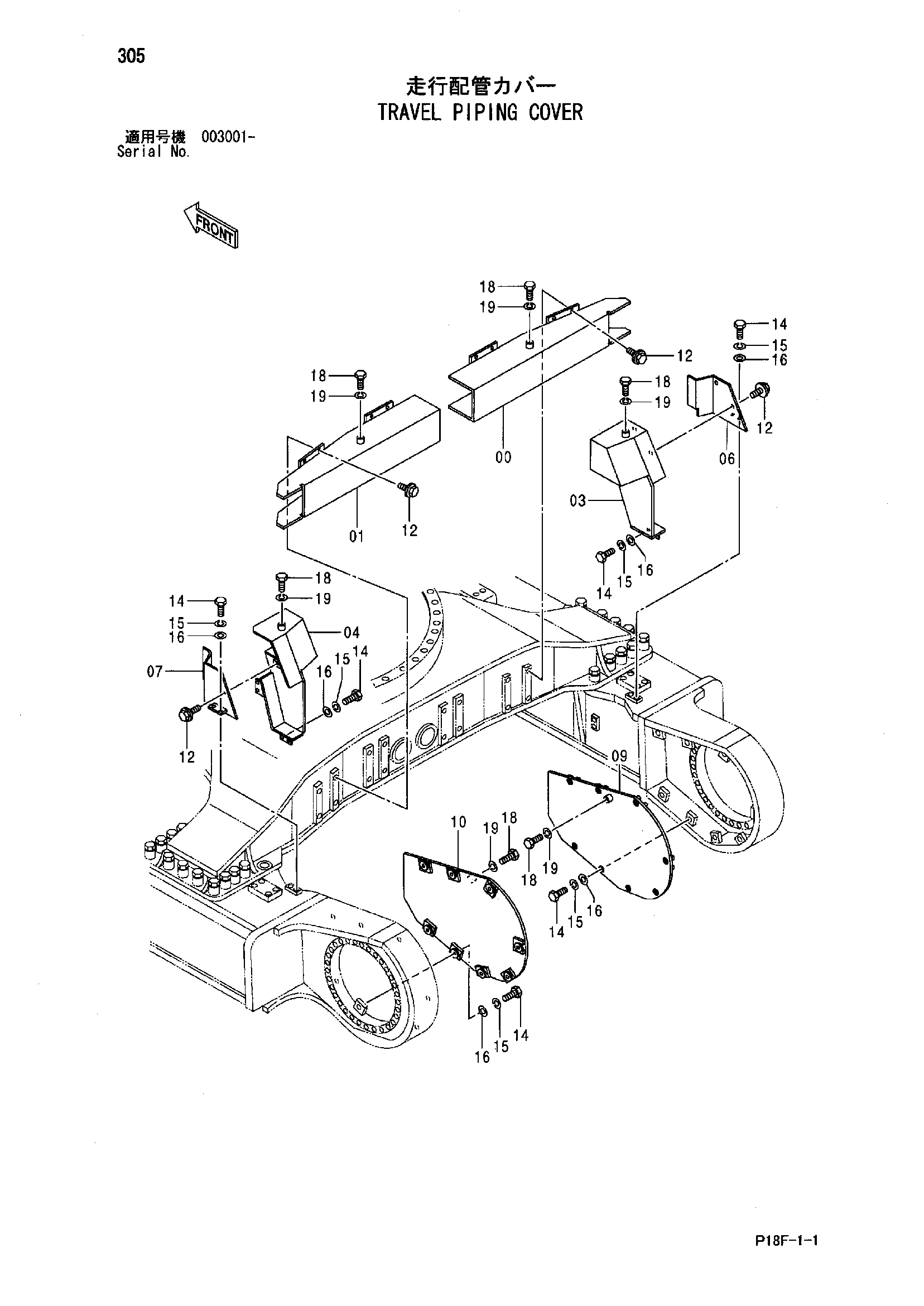

Заводская схема «Гидролинии хода крышка» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7038528 | Крышка | 1 |
| 01 | 7038529 | Крышка | 1 |
| 03 | 7038530 | Крышка | 1 |
| 04 | 7038531 | Крышка | 1 |
| 06 | 8080250 | Крышка | 1 |
| 07 | 8080251 | Крышка | 1 |
| 09 | 7041088 | Крышка | 1 |
| 10 | 7042426 | Крышка | 1 |
| 12 | J281230 | Болт с шайбой | 20 |
| 12A | J901230 | Болт | 1 |
| 12B | 4249324 | Шайба | 1 |
| 14 | J901635 | Болт | 28 |
| 15 | A590916 | Пружинная шайба | 28 |
| 16 | A590116 | Плоская шайба | 28 |
| 18 | J901230 | Болт | 6 |
| 19 | A590912 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
