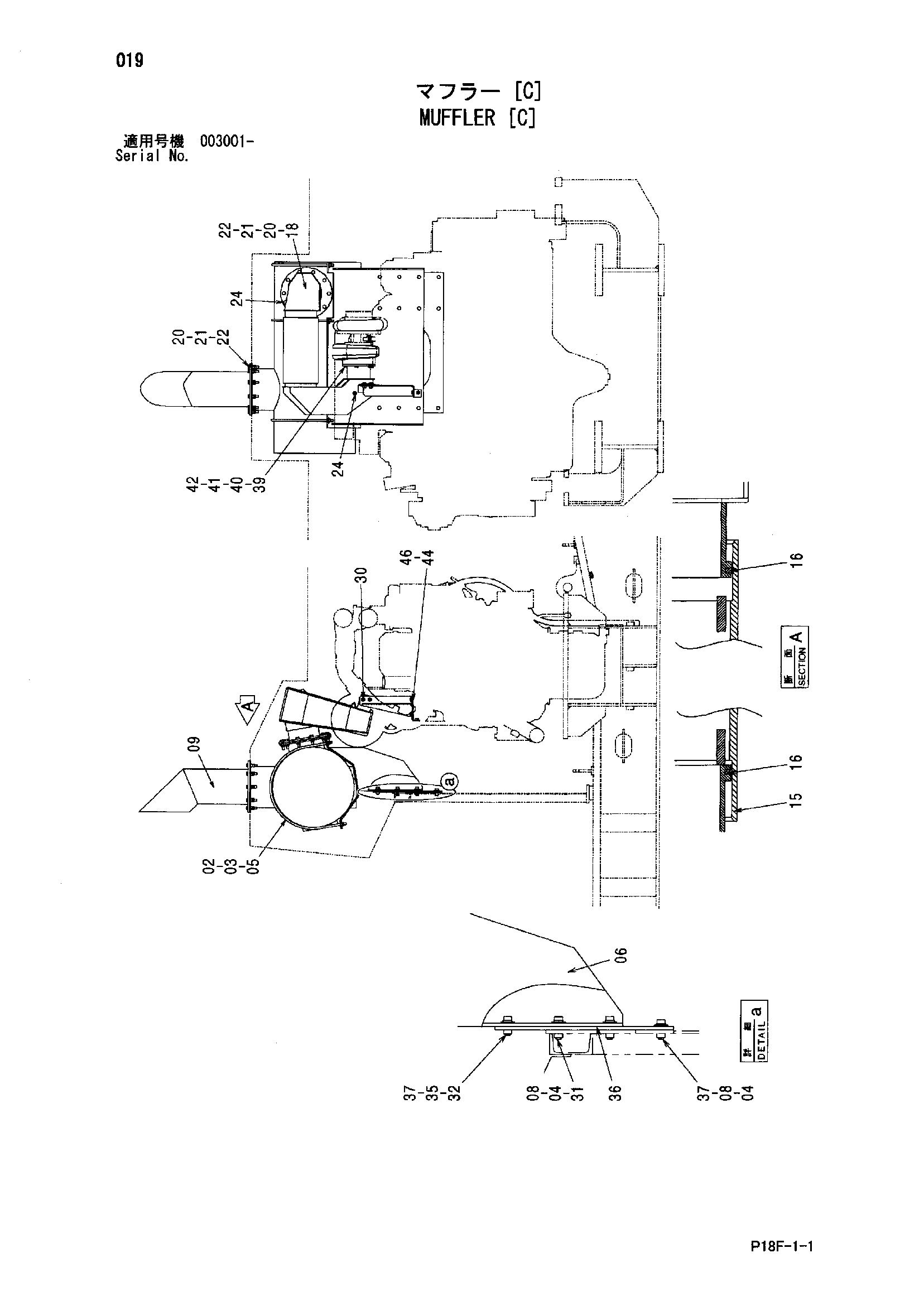

Глушитель [C] — HITACHI EX1200-5D
Заводская схема «Глушитель [C]» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Глушитель [C] HITACHI EX1200-5D](/catalog-drawings/ef/ef00289d-e82a-49a8-9035-dd5367dd88ce.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4488005 | U-образный болт | 3 |
| 03 | M520012 | Гайка | 12 |
| 04 | 4249324 | Шайба | 9 |
| 05 | A590112 | Плоская шайба | 3 |
| 06 | 6021591 | Кронштейн | 1 |
| 08 | A590912 | Пружинная шайба | 9 |
| 09 | 4612858 | Глушитель | 1 |
| 15 | 8091306 | Трубка | 1 |
| 16 | 4266633 | Уплотнительное кольцо | 2 |
| 18 | 7044529 | Воздуховод | 1 |
| 20 | M520012 | Гайка | 40 |
| 21 | 4605479 | Прокладка | 2 |
| 22 | J901250 | Болт | 20 |
| 24 | 94-2021 | Пробка | 2 |
| 30 | J281230 | Болт с шайбой | 2 |
| 30A | J901230 | Болт | 1 |
| 30B | 4249324 | Шайба | 1 |
| 31 | J901245 | Болт | 6 |
| 32 | 4249324 | Шайба | 3 |
| 35 | A590912 | Пружинная шайба | 3 |
| 36 | 8100110 | Пластина | 1 |
| 37 | J901235 | Болт | 6 |
| 39 | 4627476 | Прокладка | 1 |
| 40 | J901030 | Болт | 6 |
| 41 | A590910 | Пружинная шайба | 6 |
| 42 | 6023647 | Воздуховод | 1 |
| 44 | J281225 | Болт с шайбой | 2 |
| 44A | J901225 | Болт | 1 |
| 44B | 4249324 | Шайба | 1 |
| 46 | 8100490 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
