Радиатор [C] — HITACHI EX1200-5D

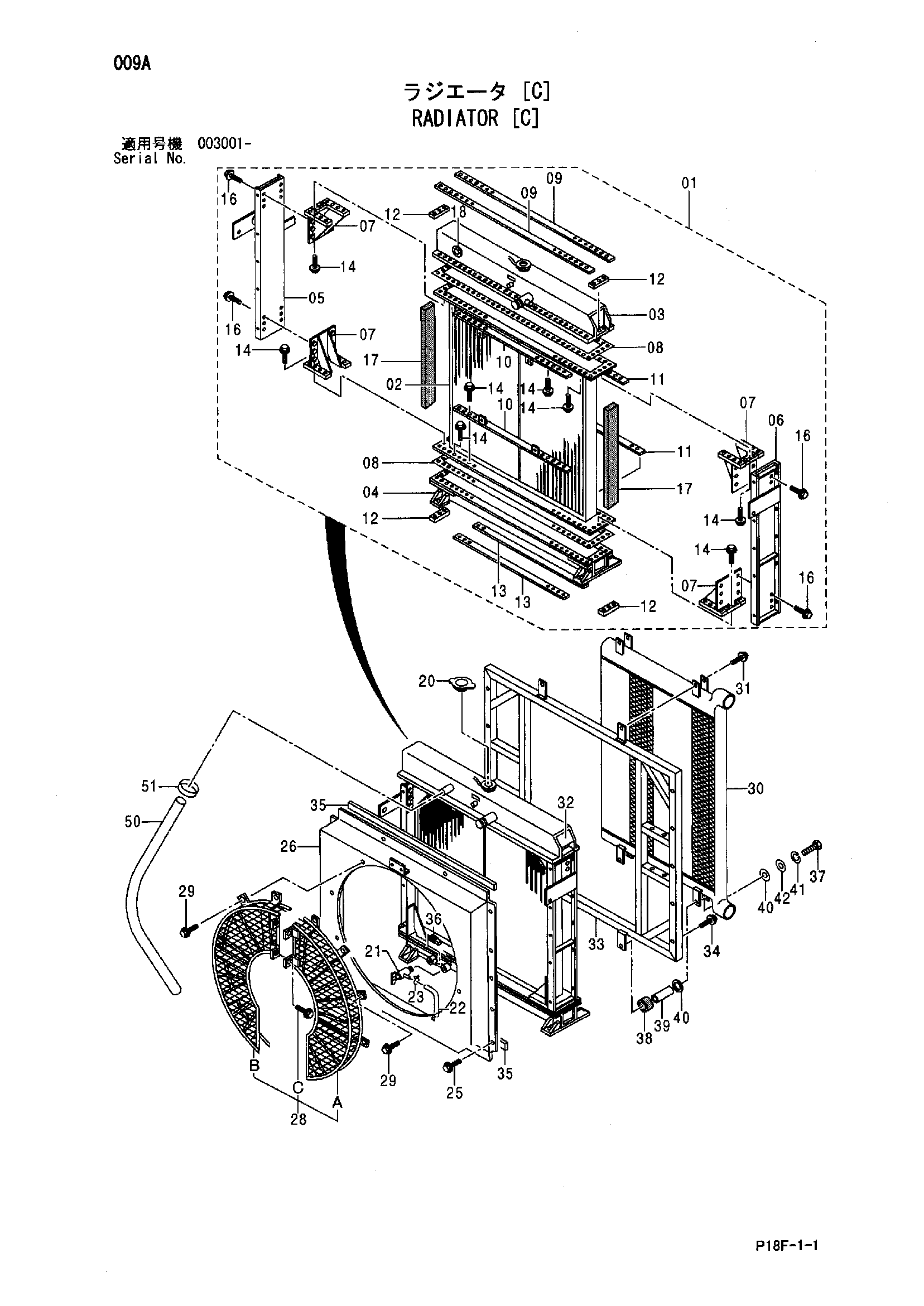

Заводская схема «Радиатор [C]» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Радиатор [C] HITACHI EX1200-5D](/catalog-drawings/45/458e92b0-9423-4b40-b1ee-2e00edba446c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4631353 | Радиатор в сборе | 1 | |
| 01 | 4638907 | Коре радиатор в сборе | 1 |
| 02 | 4601585 | Коре | 1 |
| 03 | 4638908 | Бак | 1 |
| 04 | 4601589 | Бак | 1 |
| 05 | 4601590 | Опора | 1 |
| 06 | 4601591 | Опора | 1 |
| 07 | 4601594 | Кронштейн | 4 |
| 08 | 4601595 | Прокладка | 2 |
| 09 | 4601597 | Пластина | 2 |
| 10 | 4486708 | Пластина | 2 |
| 11 | 4486710 | Пластина | 2 |
| 12 | 4601607 | Пластина | 4 |
| 13 | 4601609 | Пластина | 2 |
| 14 | J271030 | Болт с шайбой | 120 |
| 14A | J901030 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | J271230 | Болт с шайбой | 16 |
| 16A | J901230 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | 4601613 | Манжета | 2 |
| 18 | 4397917 | Стекло | 1 |
| 20 | 4306106 | Колпачок | 1 |
| 21 | 4248510 | Кокк дренажный | 1 |
| 22 | 4601615 | Виниловый шланг | 1 |
| 23 | 4143888 | Провод | 1 |
| 25 | J271030 | Болт с шайбой | 14 |
| 25A | J901030 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 4638909 | Кожух | 1 |
| 28 | 4638910 | Сетка | 1 |
| 28A | 4638912 | Сетка | 1 |
| 28B | 4638911 | Сетка | 1 |
| 28C | J271025 | Болт с шайбой | 2 |
| 28CA | J901025 | Болт | 1 |
| 28CB | J222010 | Шайба | 1 |
| 29 | J271025 | Болт с шайбой | 9 |
| 29A | J901025 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | 4444691 | Радиатор | 1 |
| 31 | J271245 | Болт с шайбой | 2 |
| 31A | J901245 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
| 32 | 4638913 | Манжета | 1 |
| 33 | 4638914 | Рама | 1 |
| 34 | J271025 | Болт с шайбой | 10 |
| 34A | J901025 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | 4601630 | Манжета | 4 |
| 36 | 4336318 | Пробка | 1 |
| 37 | J901055 | Болт | 2 |
| 38 | 4601631 | Резиновая прокладка | 2 |
| 39 | 4601632 | Трубка | 2 |
| 40 | 4601634 | Пластина | 2 |
| 41 | A590910 | Пружинная шайба | 2 |
| 42 | A590110 | Плоская шайба | 2 |
| 50 | 4638915 | Шланг | 1 |
| 51 | 4638917 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
