Гидроцилиндр рукояти (HD стрела)(в-випер уплотнение) — HITACHI EX1200-5D

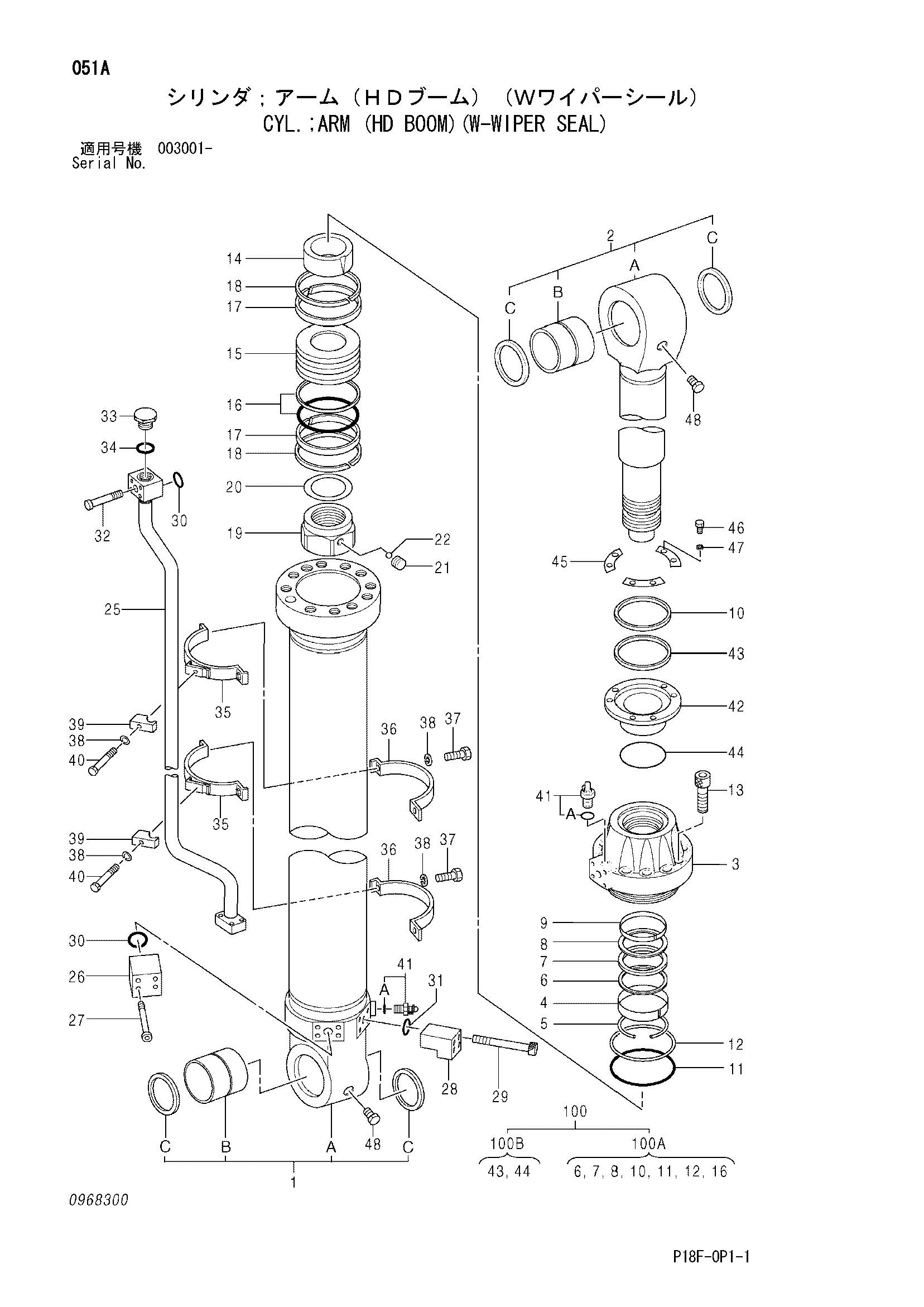

Заводская схема «Гидроцилиндр рукояти (HD стрела)(в-випер уплотнение)» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4630811 | Гидроцилиндр рукояти | 1 | |
| 1 | 0968301 | Гидроцилиндр. трубка в сборе | 1 |
| 1B | 0809102 | Втулка пальца | 1 |
| 1C | 0726002 | Грязесъёмное кольцо | 2 |
| 2 | 0968302 | Шток поршня в сборе | 1 |
| 2B | 0809102 | Втулка пальца | 1 |
| 2C | 0726002 | Грязесъёмное кольцо | 2 |
| 3 | 0968303 | Гидроцилиндр. головка | 1 |
| 4 | 0400306 | Втулка | 1 |
| 5 | 0834606 | Стопорное кольцо | 1 |
| 6 | 0952404 | Уплотнительное кольцо | 1 |
| 7 | 0336406 | U-образная манжета | 1 |
| 8 | 0336407 | Опорное кольцо | 1 |
| 9 | 0400307 | Направляющее кольцо | 1 |
| 10 | 0809104 | Грязесъёмное кольцо | 1 |
| 11 | A811250 | Oーкольцо | 1 |
| 12 | 0968304 | Опорное кольцо | 1 |
| 13 | 0257511 | Болт с внутренним шестигранником | 11 |
| 14 | 0809105 | Амортизирующий подшипник | 1 |
| 15 | 0809106 | Поршень | 1 |
| 16 | 0400311 | Кольцо уплотнение в сборе | 1 |
| 17 | 0952405 | Кольцо | 2 |
| 18 | 0400313 | Кольцо | 2 |
| 19 | 0809108 | Гайка | 1 |
| 20 | 0809109 | Регулировочная шайба | 1 |
| 21 | 0400215 | Установочный винт | 1 |
| 22 | 0400216 | Стальной шарик | 1 |
| 25 | 0809110 | Трубка | 1 |
| 26 | 0968305 | Соединение | 1 |
| 27 | 0400318 | Болт с внутренним шестигранником | 4 |
| 28 | 0400319 | Соединение | 1 |
| 29 | 0400320 | Болт с внутренним шестигранником | 4 |
| 30 | 4069900 | Уплотнительное кольцо | 2 |
| 31 | 955612 | Уплотнительное кольцо | 1 |
| 32 | 0191721 | Болт с внутренним шестигранником | 4 |
| 33 | 0349308 | Пробка | 1 |
| 34 | 992444 | Уплотнительное кольцо | 1 |
| 35 | 0400322 | Лента | 2 |
| 36 | 0456003 | Лента | 2 |
| 37 | 0379919 | Болт | 4 |
| 38 | A590914 | Пружинная шайба | 6 |
| 39 | 0379917 | Хомут трубки | 2 |
| 40 | 0379918 | Болт | 2 |
| 41 | 0643016 | Воздушный клапан | 2 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 0968306 | Хомут трубки | 1 |
| 43 | 0952409 | U-образная манжета | 1 |
| 44 | A811195 | Oーкольцо | 1 |
| 45 | 0704905 | Пластина | 3 |
| 46 | 0968307 | Болт | 6 |
| 47 | 0360704 | Пружинная шайба | 6 |
| 48 | 94-2011 | Пробка | 2 |
| 100 | 4649250 | Комплект уплотнений | 1 |
| 100A | 4649249 | Комплект уплотнений | 1 |
| 100B | 4640220 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
