Электрооборудование (отопитель)(погрузчик) — HITACHI EX1200-5D

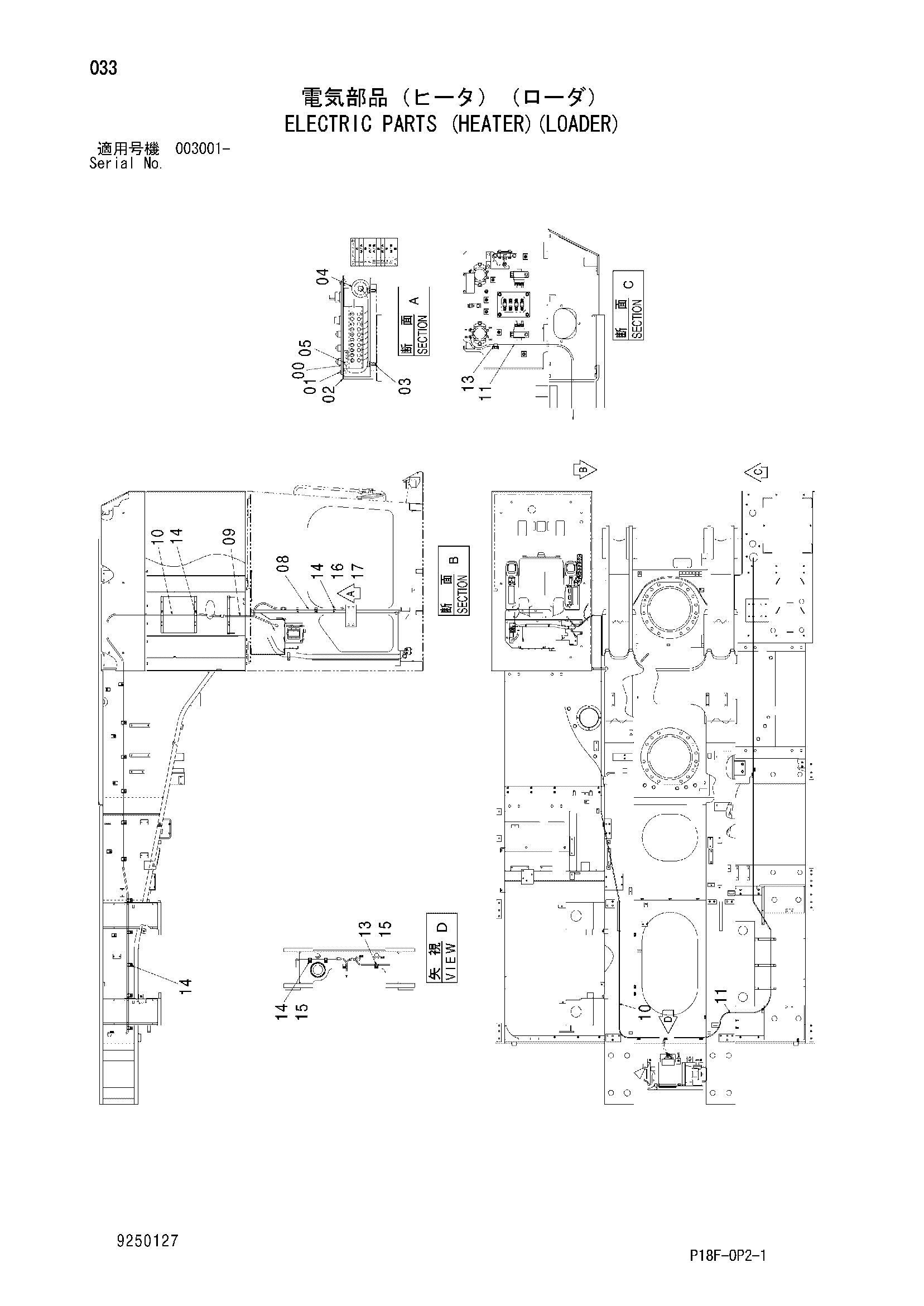

Заводская схема «Электрооборудование (отопитель)(погрузчик)» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4303881 | Панель | 1 |
| 01 | J460414 | Винт с шайбой | 4 |
| 02 | 8073299 | Короб | 1 |
| 03 | J260616 | Болт с шайбой | 4 |
| 03A | J900616 | Болт | 1 |
| 03B | A590106 | Плоская шайба | 1 |
| 04 | 4146559 | Резиновая втулка | 1 |
| 05 | J450410 | Винт с шайбой | 1 |
| 08 | 4405823 | Жгут проводов | 1 |
| 09 | 4636438 | Жгут проводов | 1 |
| 10 | 4636319 | Жгут проводов | 1 |
| 11 | 4636318 | Жгут проводов | 1 |
| 13 | 4190261 | Зажим | 10 |
| 14 | 4190273 | Зажим | 15 |
| 15 | J271020 | Болт с шайбой | 6 |
| 15A | J901020 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | J901020 | Болт | 3 |
| 17 | A590910 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
