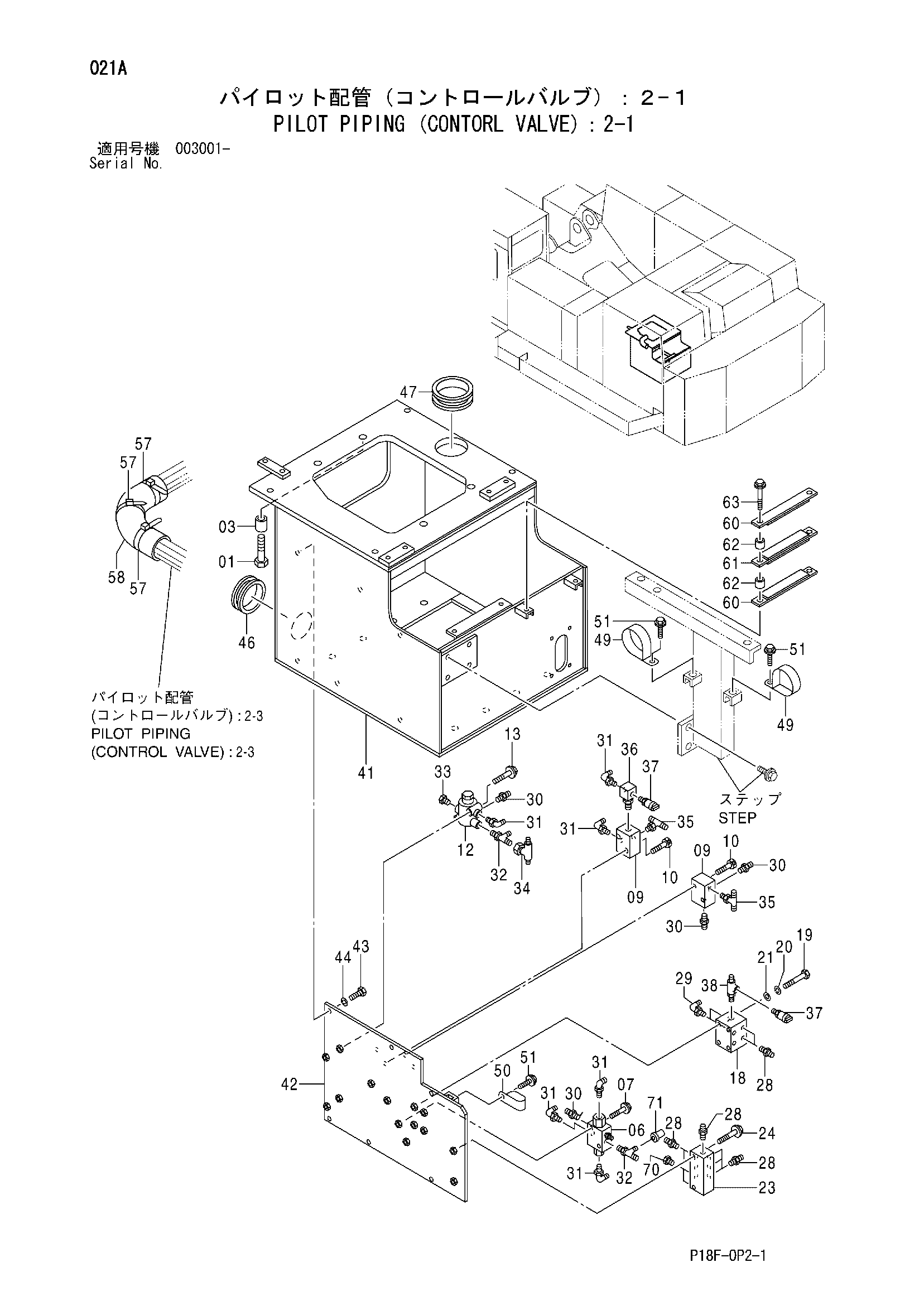

Пилотные гидролинии (конторл клапан): 2-1 — HITACHI EX1200-5D
Заводская схема «Пилотные гидролинии (конторл клапан): 2-1» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J912080 | Болт | 4 |
| 03 | 4257192 | Проставка | 4 |
| 06 | 4438146 | Клапан | 1 |
| 07 | J260650 | Болт с шайбой | 2 |
| 07A | J900650 | Болт | 1 |
| 07B | A590106 | Плоская шайба | 1 |
| 09 | 4195759 | Челночный клапан | 2 |
| 10 | M341050 | Болт с внутренним шестигранником | 4 |
| 12 | 9218376 | Электромагнитный клапан | 1 |
| 13 | J260865 | Болт с шайбой | 2 |
| 13A | J900865 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 18 | 4424209 | Челночный клапан | 1 |
| 19 | J900890 | Болт | 4 |
| 20 | A590908 | Пружинная шайба | 4 |
| 21 | A590108 | Плоская шайба | 4 |
| 23 | 3091353 | Коллектор | 1 |
| 24 | J260870 | Болт с шайбой | 2 |
| 24A | J900870 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
| 28 | A852133 | Адаптер | 6 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | A852333 | Угловой штуцер | 3 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | A852123 | Адаптер | 4 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | A852323 | Угловой штуцер | 6 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | A852423 | Тройник | 2 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | A885002 | Пробка | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4226236 | Соединительный штуцер | 1 |
| 35 | A852523 | Тройник | 2 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4370902 | Тройник | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4436535 | Датчик давления | 2 |
| 38 | 4440979 | Тройник | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 6023558 | Опора | 1 |
| 42 | 7038852 | Пластина | 1 |
| 43 | J901220 | Болт | 6 |
| 44 | A590912 | Пружинная шайба | 6 |
| 46 | 4221019 | Резиновая втулка | 1 |
| 47 | 4191977 | Резиновая втулка | 1 |
| 49 | 4204136 | Зажим | 2 |
| 50 | 4190292 | Зажим | 1 |
| 51 | J271025 | Болт с шайбой | 3 |
| 51A | J901025 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 57 | 4055312 | Ленточный зажим | 3 |
| 58 | 4155962 | Резиновая прокладка | 1 |
| 60 | 4198619 | Хомут | 2 |
| 61 | 4198620 | Хомут | 1 |
| 62 | 4458953 | Трубка | 4 |
| 63 | J271090 | Болт с шайбой | 2 |
| 63A | J901090 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
| 70 | A885003 | Пробка | 2 |
| 71 | 4223518 | Пробка унион | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
