Провод жгут проводов (1)[C] — HITACHI EX1200-5D

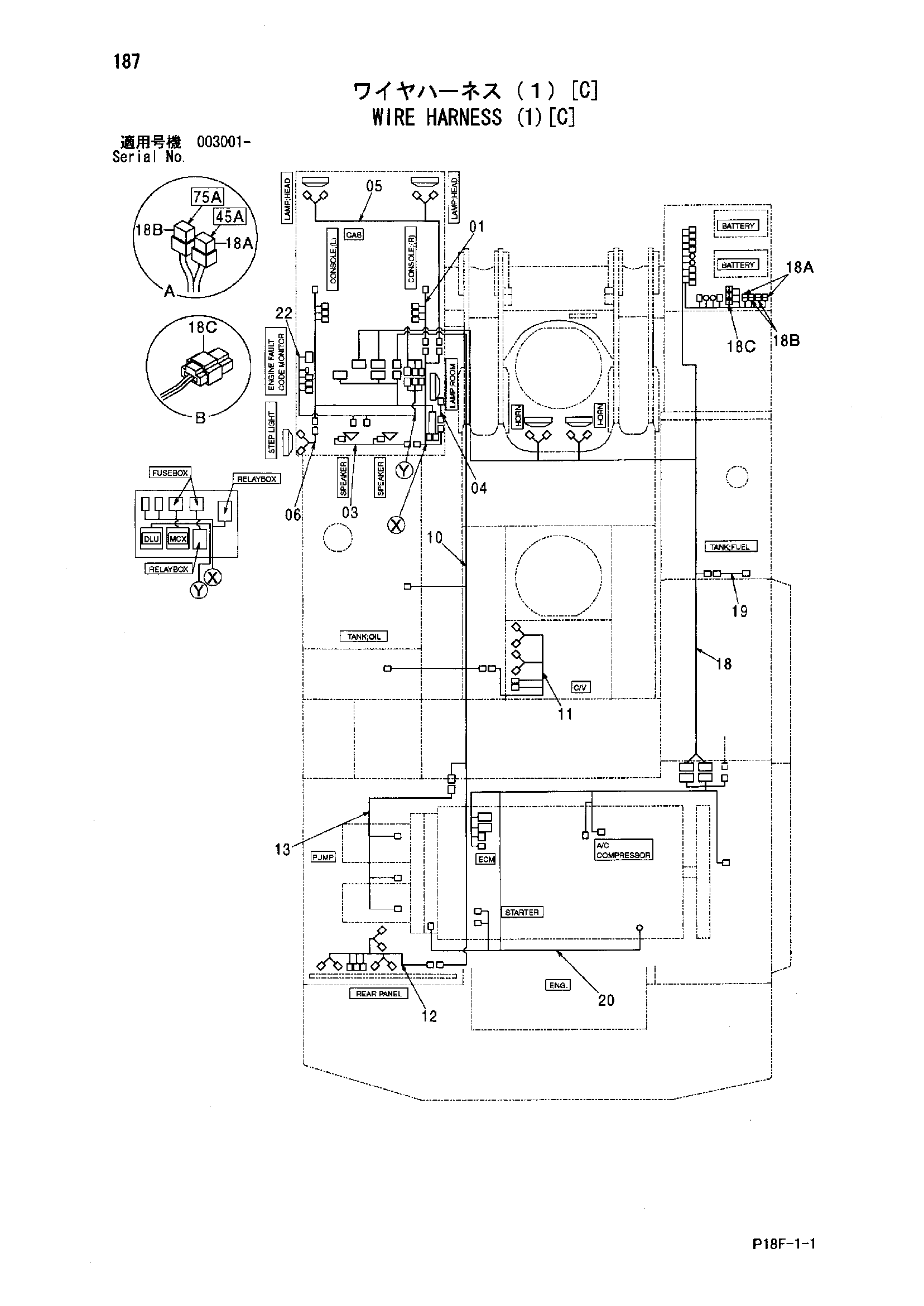

Заводская схема «Провод жгут проводов (1)[C]» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Провод жгут проводов (1)[C] HITACHI EX1200-5D](/catalog-drawings/2f/2ffc0811-b702-48d0-9d28-e453f6f62b1e.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4602430 | Жгут проводов | 1 |
| 03 | 4605975 | Жгут проводов | 1 |
| 04 | 4605974 | Жгут проводов | 1 |
| 05 | 4605972 | Жгут проводов | 1 |
| 06 | 4605973 | Жгут проводов | 1 |
| 10 | 4455129 | Жгут проводов | 1 |
| 11 | 4455130 | Жгут проводов | 1 |
| 12 | 4455131 | Жгут проводов | 1 |
| 13 | 4455132 | Жгут проводов | 1 |
| 18 | 4658266 | Жгут проводов | 1 |
| 18A | 4315323 | Фусибле-линк | 2 |
| 18B | 4315324 | Фусибле-линк | 2 |
| 18C | 4339937 | Диод | 3 |
| 19 | 4455134 | Жгут проводов | 1 |
| 20 | 4658335 | Жгут проводов | 1 |
| 22 | 4640644 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
