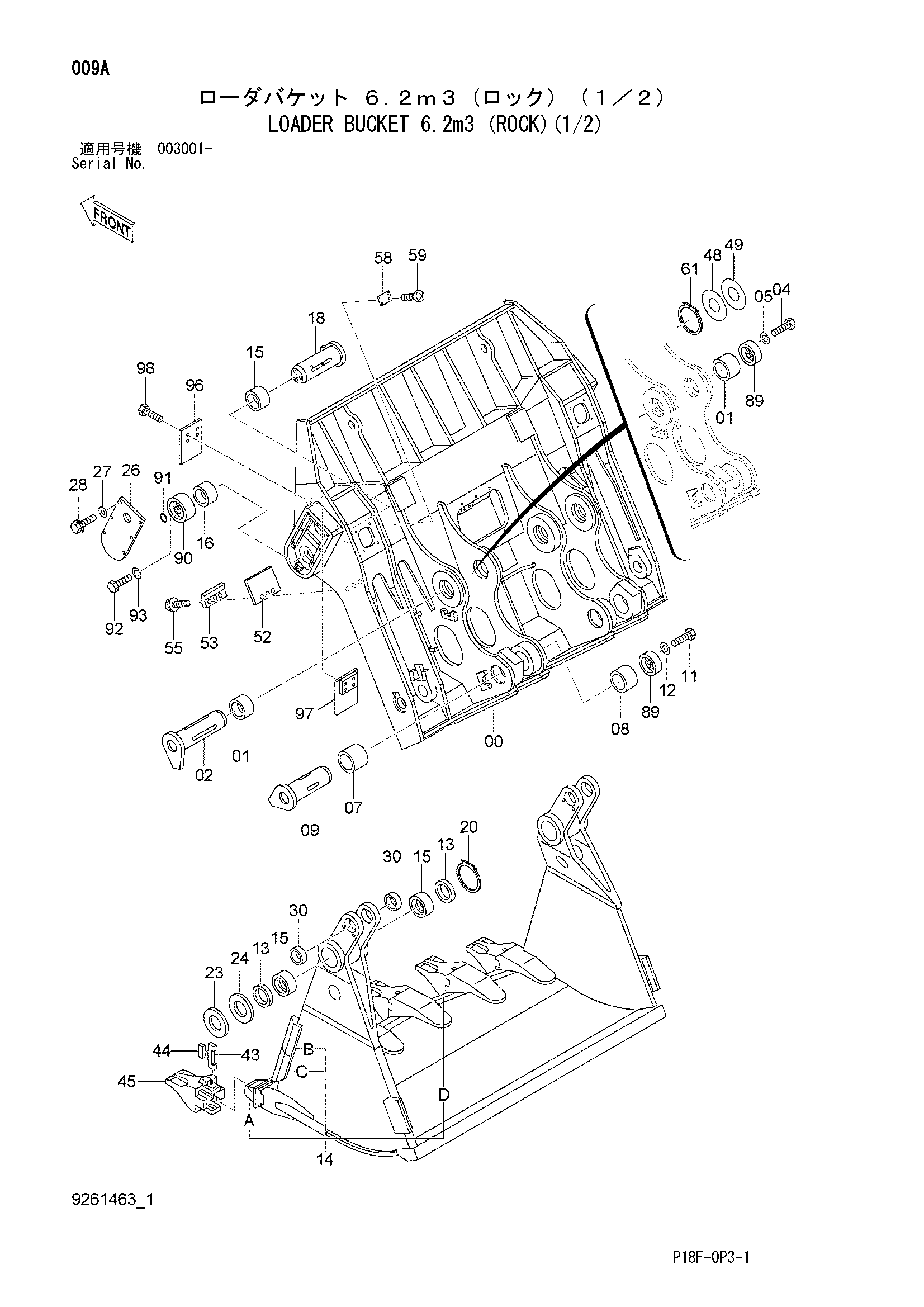

Погрузчик ковш 6.2m3 (скальный)(1/2) — HITACHI EX1200-5D

Заводская схема «Погрузчик ковш 6.2m3 (скальный)(1/2)» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9261463	Погрузчик ковш 6.2	1
00	5010637	Ковш задний	1
01	4244841	Втулка	4
02	8045356	Палец	2
04	J931645	Болт	6
05	A590916	Пружинная шайба	6
07	4244842	Втулка	2
08	4244843	Втулка	2
09	8050560	Палец	2
11	J931645	Болт	6
12	A590916	Пружинная шайба	6
13	4196371	Пылезащитное уплотнение	4
14	6024429	Ковш передний	1
14A	4337553	Адаптер зуба	6
14B	4285402	Кромка	2
14C	4285401	Кромка	2
14D	4651082	Кожух	5
15	4098099	Втулка	6
16	4099416	Втулка	2
18	8045358	Палец	2
20	4487585	Уплотнительное кольцо	2
23	4245635	Регулировочная шайба 2.3mm	2
24	4245636	Регулировочная шайба 1.6mm	2
26	4275346	Крышка	2
27	A590110	Плоская шайба	14
28	J271025	Болт с шайбой	14
28A	J901025	Болт	1
28B	J222010	Шайба	1
30	4245632	Втулка	4
43	4285003	Стопорный палец	6
44	4285002	Резиновый фиксатор	6
45	4484175	Коронка зуба	6
48	4245637	Регулировочная шайба 2.3mm	2
49	4245638	Регулировочная шайба 1.6mm	2
52	4272265	Резиновая прокладка	2
53	4272266	Пластина	2
55	J271230	Болт с шайбой	6
55A	J901230	Болт	1
55B	J222012	Шайба	1
59	M492564	Приводной винт	4
61	4487592	Уплотнительное кольцо	2
89	4393382	Ограничитель	4
90	3047576	Ограничитель	2
91	4506418	Уплотнительное кольцо	2
92	J931640	Болт	6
93	A590916	Пружинная шайба	6
96	4461726	Пластина	2
97	4461727	Резиновая прокладка	2
98	J901670	Болт	8
