Гидромотор (1/2) — HITACHI EX1200-5D

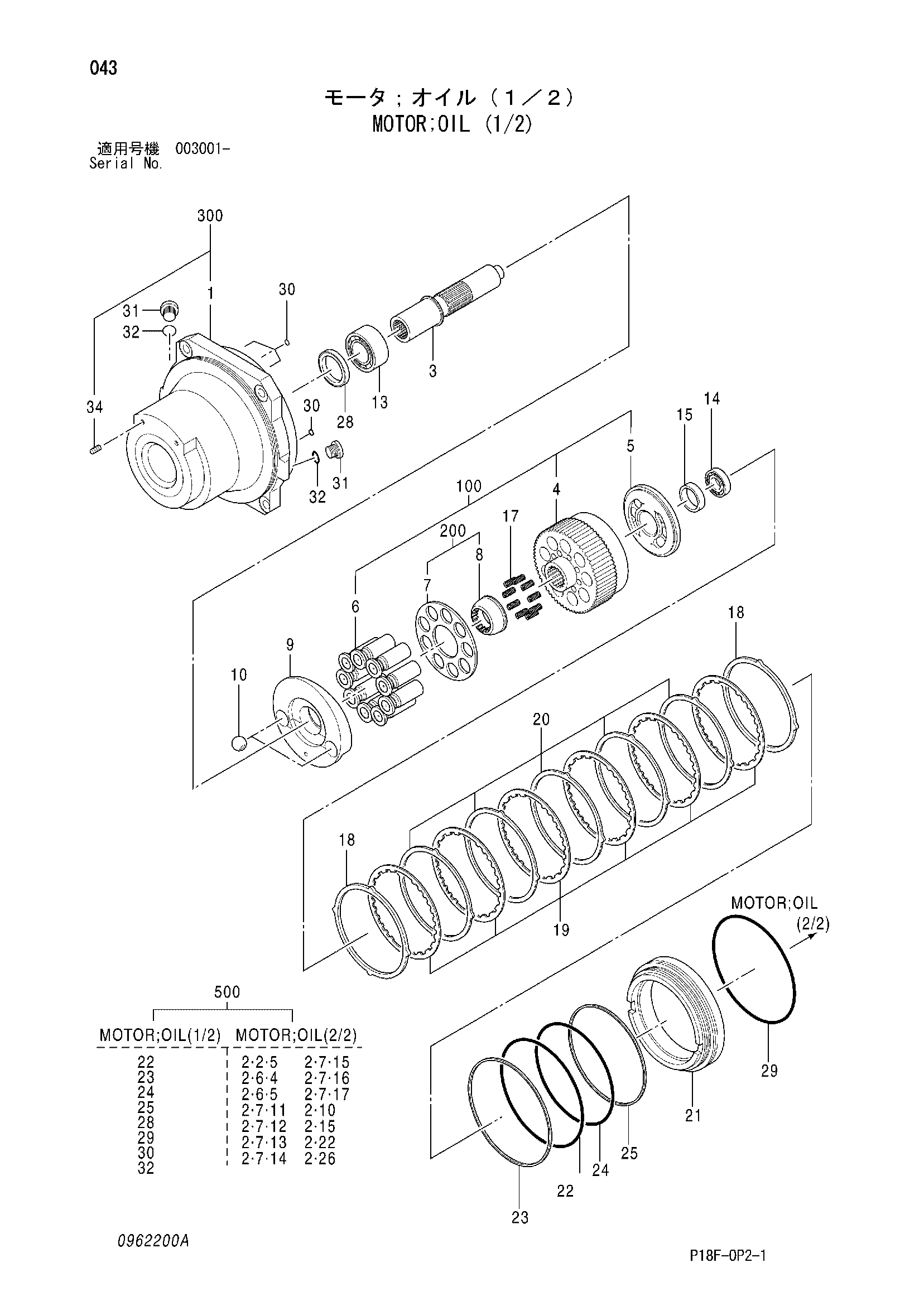

Заводская схема «Гидромотор (1/2)» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4632058 | Гидромотор | 1 | |
| 3 | 0809501 | Вал | 1 |
| 9 | 0853402 | Пластина | 1 |
| 10 | 0682706 | Стальной шарик | 2 |
| 13 | 0809504 | Роликовый подшипник | 1 |
| 14 | 0809505 | Роликовый подшипник | 1 |
| 15 | 0809506 | Втулка | 1 |
| 17 | 0419805 | 1530Пружина | 9 |
| 18 | 0809508 | Пластина фрикционный | 2 |
| 19 | 0419808 | Пластина дисковый | 5 |
| 20 | 0352221 | Пластина фрикционный | 4 |
| 21 | 0809509 | Поршень тормоз | 1 |
| 22 | 0411419 | Уплотнительное кольцо | 1 |
| 23 | 0809510 | Опорное кольцо | 1 |
| 24 | 0419806 | Уплотнительное кольцо | 1 |
| 25 | 0419812 | Опорное кольцо | 1 |
| 28 | 0352218 | Масляное уплотнение | 1 |
| 29 | A811260 | Уплотнительное кольцо | 1 |
| 30 | 4506320 | Уплотнительное кольцо | 4 |
| 31 | 0809511 | Пробка | 2 |
| 32 | 4506424 | Уплотнительное кольцо | 2 |
| 100 | 0853403 | Гидроцилиндр. в сборе | 1 |
| 200 | 0809513 | Фиксатор в сборе | 1 |
| 500 | 0809515 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
