Погрузчик ковш 6.2m3 (скальный)(2/2) — HITACHI EX1200-5D

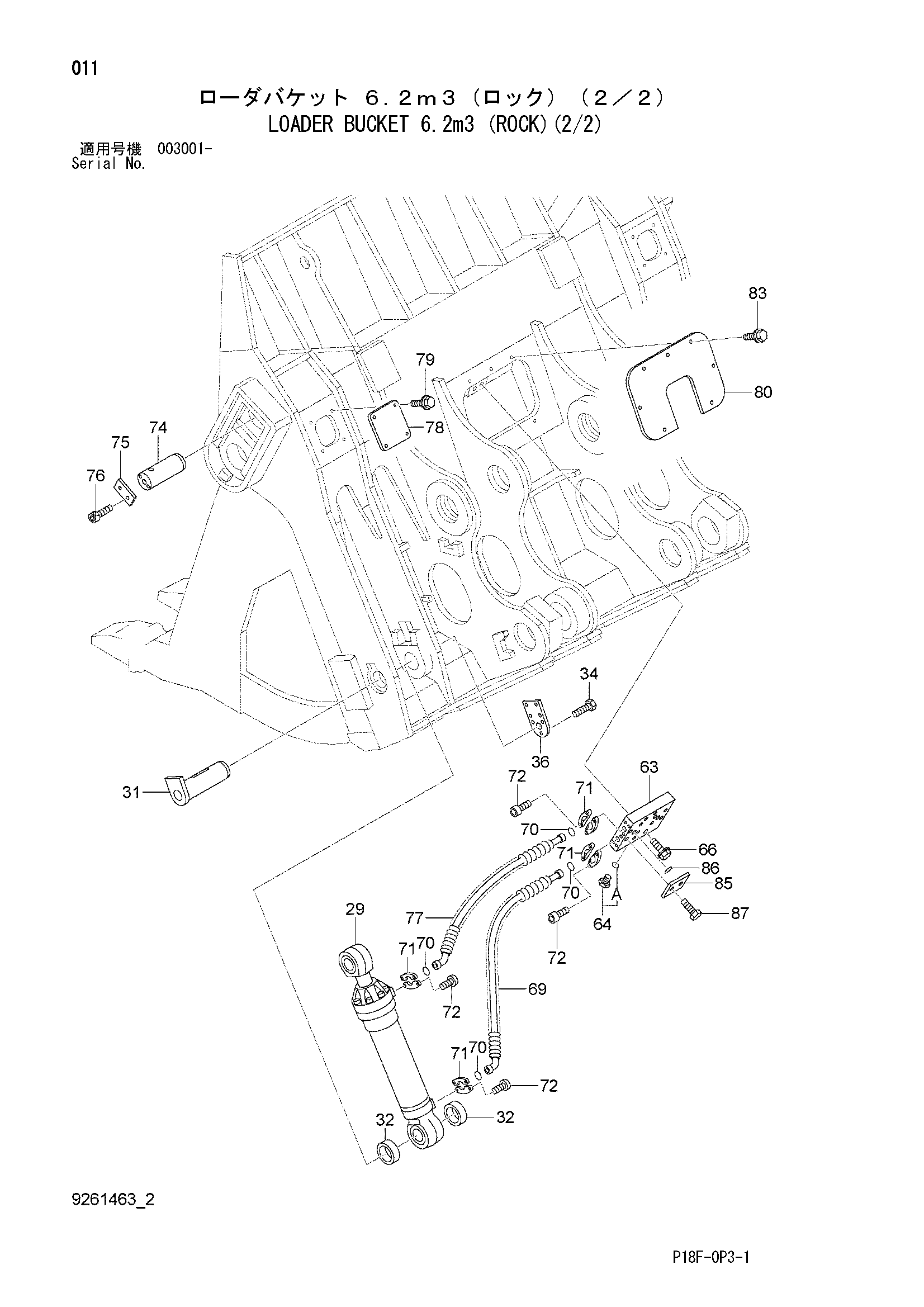

Заводская схема «Погрузчик ковш 6.2m3 (скальный)(2/2)» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9261463 | Погрузчик ковш 6.2 | 1 | |
| 29 | 4453179 | Гидроцилиндр. разгрузка | 2 |
| 31 | 8050771 | Палец | 2 |
| 32 | 4275344 | Проставка | 4 |
| 34 | J271235 | Болт с шайбой | 6 |
| 34A | J901235 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 36 | 9736979 | Ограничитель | 2 |
| 63 | 2031929 | Блок | 1 |
| 64 | 4113926 | Пробка | 2 |
| 64A | 4506429 | Уплотнительное кольцо | 1 |
| 66 | J271280 | Болт с шайбой | 4 |
| 66A | J901280 | Болт | 1 |
| 66B | J222012 | Шайба | 1 |
| 69 | 4275294 | Шланг | 2 |
| 70 | 966993 | Уплотнительное кольцо | 8 |
| 71 | 962453 | Разъёмный фланец | 16 |
| 72 | M341030 | Болт с внутренним шестигранником | 32 |
| 74 | 3047577 | Палец | 2 |
| 75 | 4247184 | Стопорная пластина | 2 |
| 76 | M342045 | Болт с внутренним шестигранником | 4 |
| 77 | 4669451 | Шланг | 2 |
| 78 | 4247183 | Крышка | 2 |
| 79 | J271225 | Болт с шайбой | 8 |
| 79A | J901225 | Болт | 1 |
| 79B | J222012 | Шайба | 1 |
| 80 | 4275345 | Крышка | 1 |
| 83 | J271230 | Болт с шайбой | 7 |
| 83A | J901230 | Болт | 1 |
| 83B | J222012 | Шайба | 1 |
| 85 | 4118188 | Крышка | 2 |
| 86 | 4508805 | Уплотнительное кольцо | 2 |
| 87 | J901445 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
