Топливные трубопроводы (отопитель) — HITACHI EX1200-5D

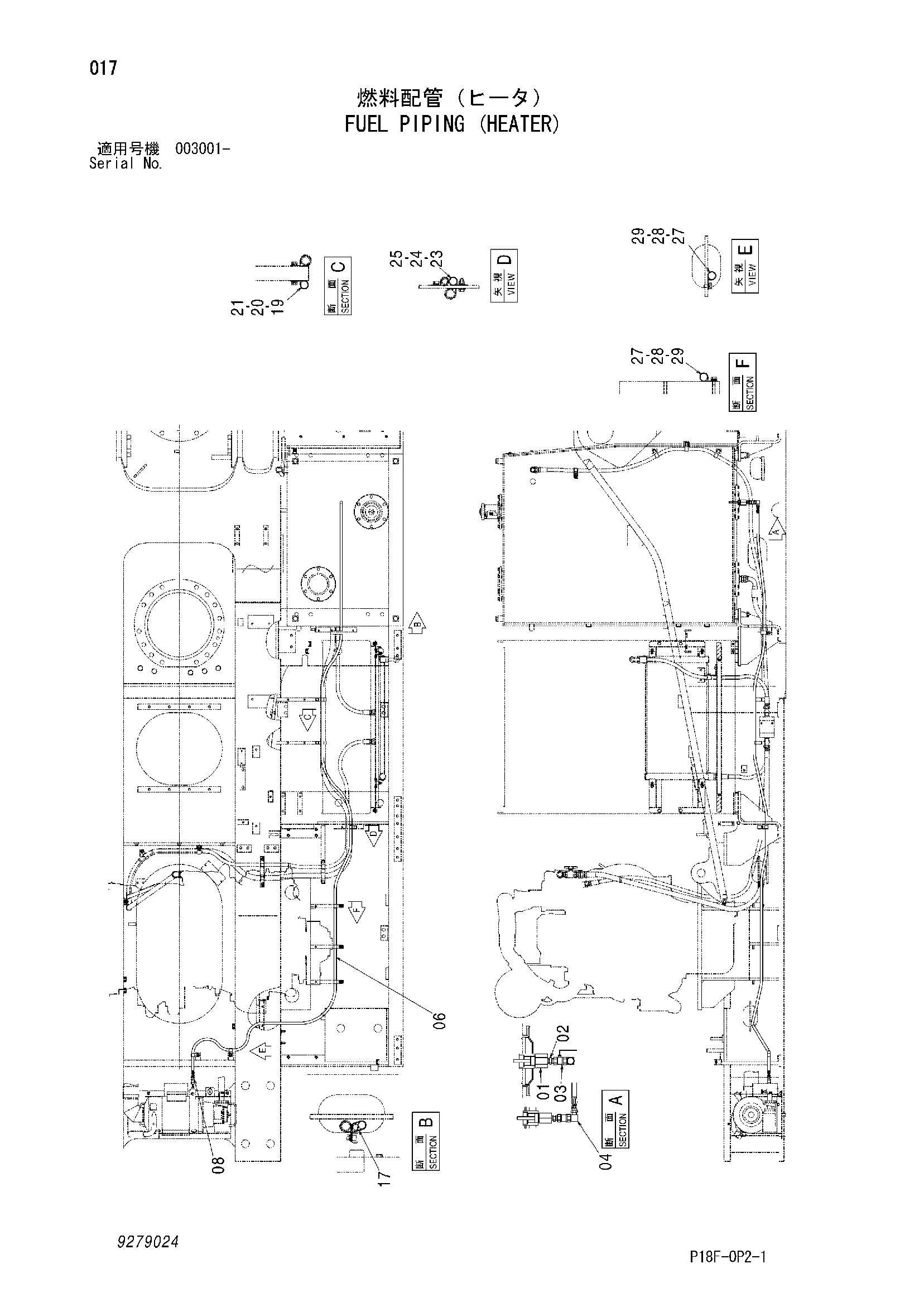

Заводская схема «Топливные трубопроводы (отопитель)» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9768099 | Трубка | 1 |
| 02 | 94-1702 | Адаптер | 1 |
| 03 | 4209782 | Шаровой клапан | 1 |
| 04 | 94-1402 | Угловой штуцер | 1 |
| 06 | 4671945 | Топливный шланг | 1 |
| 08 | 94-1302 | Адаптер | 1 |
| 17 | 4192034 | Зажим | 1 |
| 19 | 4190263 | Зажим | 2 |
| 20 | J901020 | Болт | 2 |
| 21 | A590910 | Пружинная шайба | 2 |
| 23 | 4190263 | Зажим | 1 |
| 24 | J901035 | Болт | 1 |
| 25 | A590910 | Пружинная шайба | 1 |
| 27 | 4190263 | Зажим | 6 |
| 28 | J901020 | Болт | 6 |
| 29 | A590910 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
