Высокая кабина детали (1) — HITACHI EX1200-5D

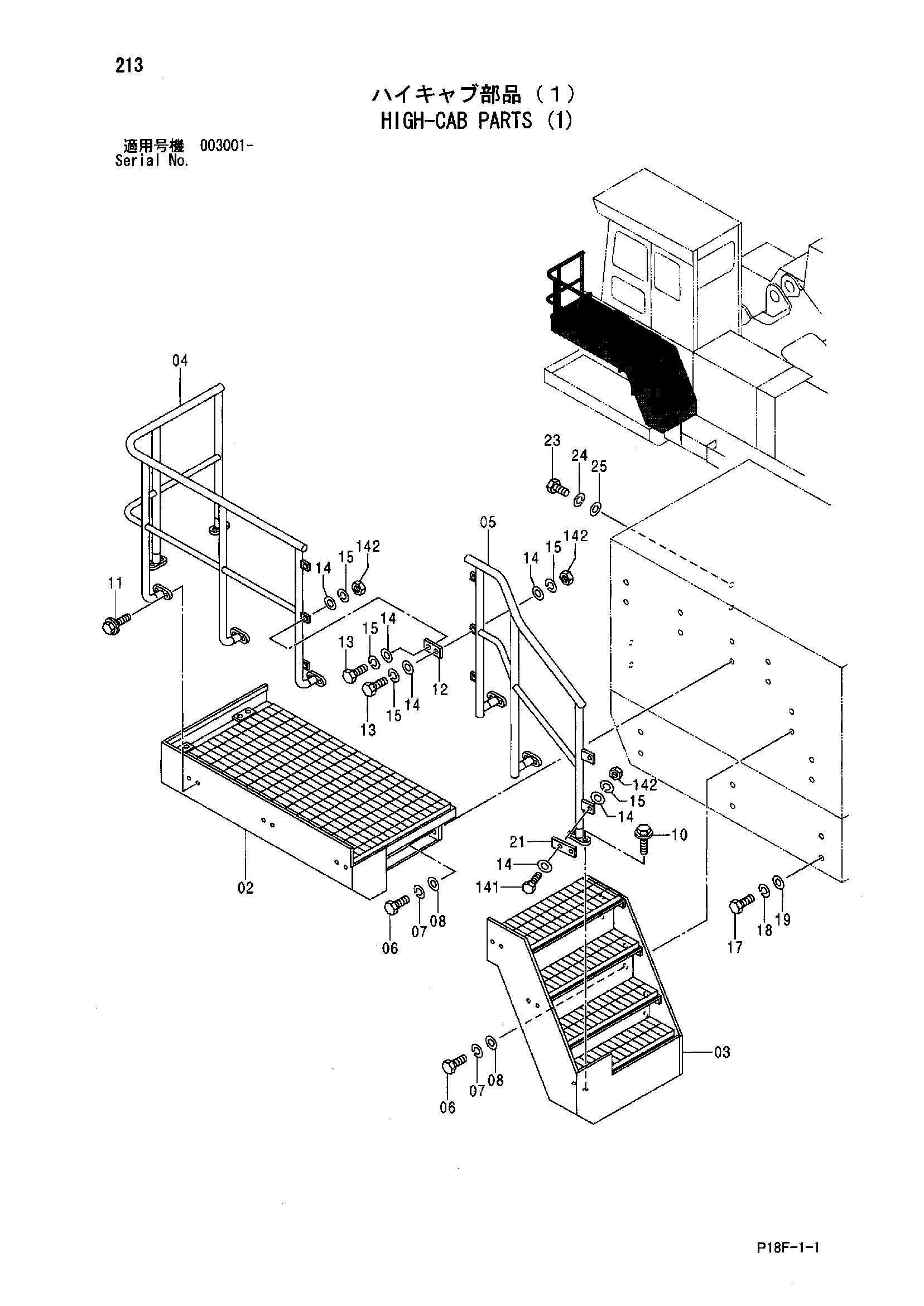

Заводская схема «Высокая кабина детали (1)» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 5009182 | Крыло | 1 |
| 03 | 5009185 | Крыло | 1 |
| 04 | 8094039 | Поручень | 1 |
| 05 | 8084438 | Поручень | 1 |
| 06 | J901680 | Болт | 12 |
| 07 | A590916 | Пружинная шайба | 12 |
| 08 | 4114405 | Шайба | 12 |
| 10 | J271230 | Болт с шайбой | 6 |
| 10A | J901230 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | J271245 | Болт с шайбой | 10 |
| 11A | J901245 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | 4364672 | Пластина | 3 |
| 13 | J901235 | Болт | 6 |
| 14 | 449490 | Шайба | 20 |
| 15 | A590912 | Пружинная шайба | 10 |
| 17 | J901630 | Болт | 6 |
| 18 | A590916 | Пружинная шайба | 6 |
| 19 | 4114405 | Шайба | 6 |
| 21 | 4456106 | Пластина | 2 |
| 23 | J901220 | Болт | 4 |
| 24 | A590912 | Пружинная шайба | 4 |
| 25 | 449490 | Шайба | 4 |
| 141 | J901235 | Болт | 4 |
| 142 | J950012 | Гайка | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
