Электрооборудование (4)[C] — HITACHI EX1200-5D

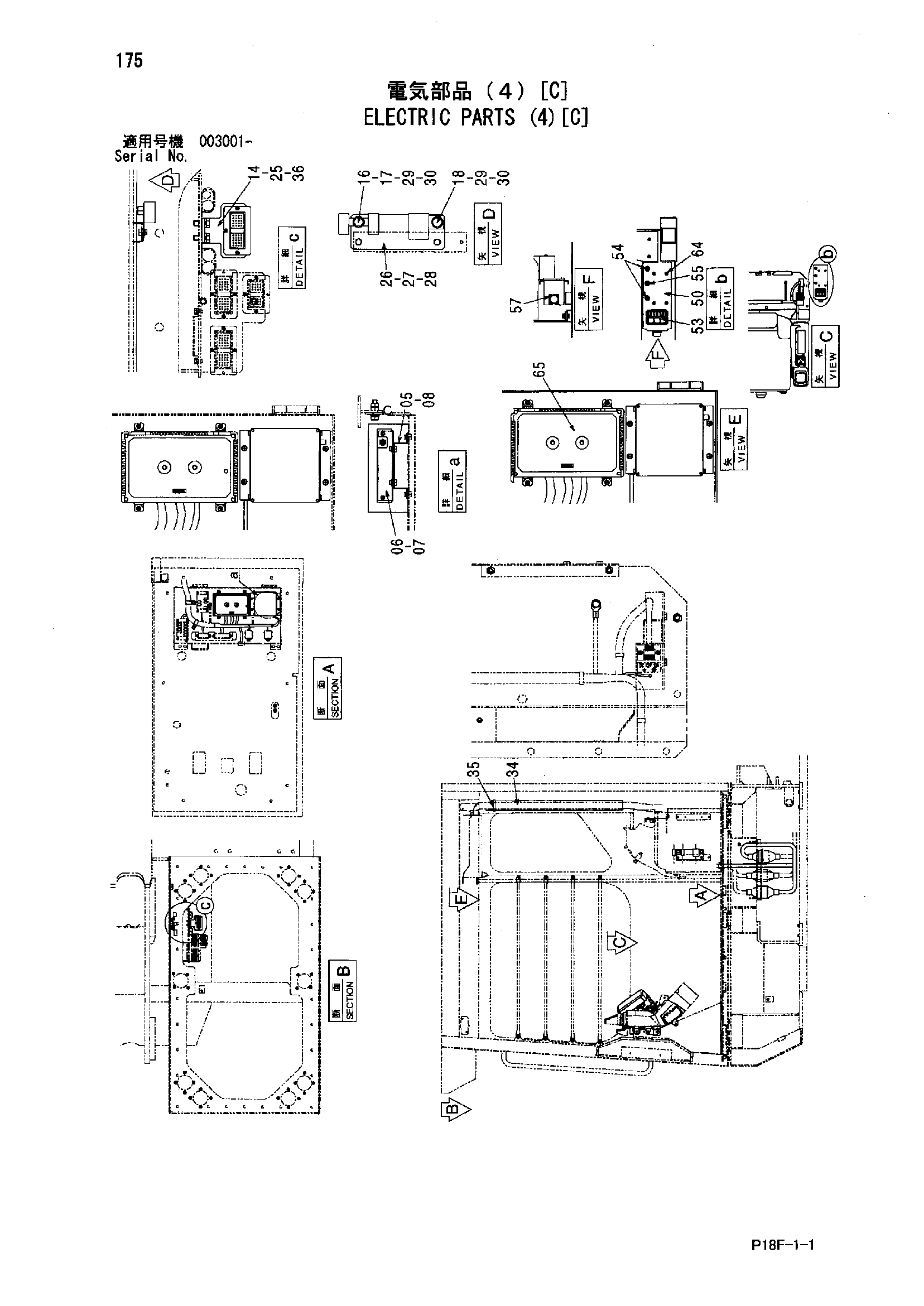

Заводская схема «Электрооборудование (4)[C]» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Электрооборудование (4)[C] HITACHI EX1200-5D](/catalog-drawings/36/3621642e-3434-4b14-b2b4-7ddd8c8fb2f1.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 8100821 | Кронштейн | 1 |
| 06 | 4637851 | Кронштейн | 2 |
| 07 | J450508 | Винт с шайбой | 4 |
| 08 | J460614 | Винт с шайбой | 8 |
| 14 | J460316 | Винт с шайбой | 3 |
| 16 | 4257159 | Кронштейн | 1 |
| 17 | 4336875 | Кронштейн | 1 |
| 18 | 4448037 | Кронштейн | 1 |
| 25 | 4638267 | Кронштейн | 1 |
| 26 | 9764490 | Кронштейн | 1 |
| 27 | J900616 | Болт | 2 |
| 28 | A590906 | Пружинная шайба | 2 |
| 29 | J901020 | Болт | 2 |
| 30 | A590910 | Пружинная шайба | 2 |
| 34 | 4640589 | Крышка | 1 |
| 35 | 4640593 | Резиновая прокладка | 1 |
| 36 | J901025 | Болт | 2 |
| 50 | 3105888 | Крышка | 1 |
| 53 | 4445161 | Фонарь инспекион | 1 |
| 54 | 4381471 | Выключатель | 2 |
| 55 | 4381472 | Выключатель | 1 |
| 57 | M340316 | Болт с внутренним шестигранником | 4 |
| 64 | J460620 | Винт с шайбой | 4 |
| 65 | 9254986 | Контроллер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
