Трубопроводы системы смазки: 3 (STD. стрела) — HITACHI EX1200-5D

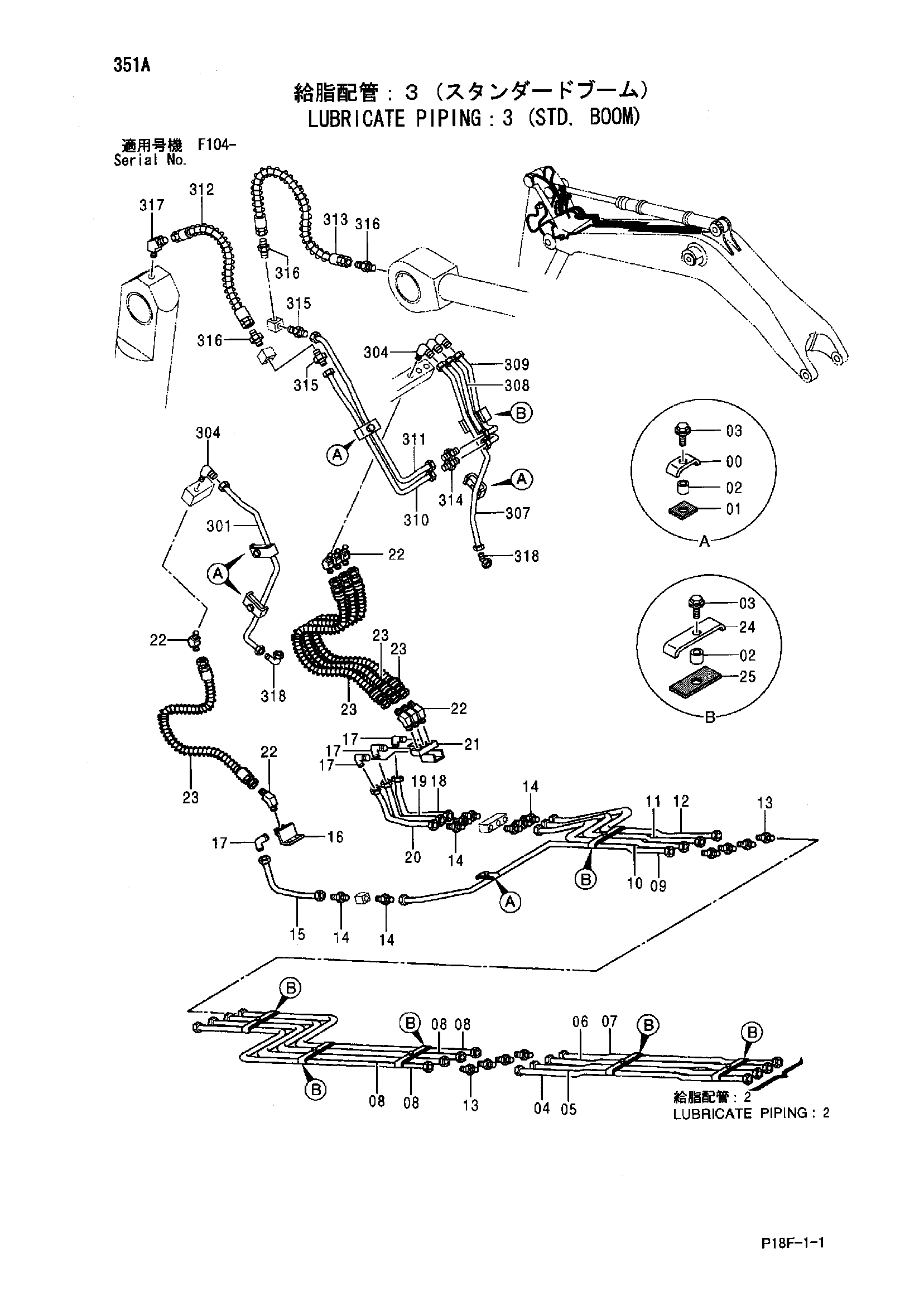

Заводская схема «Трубопроводы системы смазки: 3 (STD. стрела)» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4269656 | Хомут | 5 |
| 01 | 4269657 | Резиновая прокладка | 5 |
| 02 | 4269658 | Проставка | 12 |
| 03 | J271030 | Болт с шайбой | 12 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4609729 | Трубка | 1 |
| 05 | 4609730 | Трубка | 1 |
| 06 | 4609731 | Трубка | 1 |
| 07 | 4609732 | Трубка | 1 |
| 08 | 4609733 | Трубка | 4 |
| 09 | 3100217 | Трубка | 1 |
| 10 | 3100218 | Трубка | 1 |
| 11 | 3100219 | Трубка | 1 |
| 12 | 3100220 | Трубка | 1 |
| 13 | 4099282 | Адаптер | 8 |
| 14 | 4360981 | Штуцер трубки | 8 |
| 15 | 4609737 | Трубка | 1 |
| 16 | 8048694 | Блок | 1 |
| 17 | 4097666 | Угловой штуцер | 4 |
| 18 | 4609734 | Трубка | 1 |
| 19 | 4609735 | Трубка | 1 |
| 20 | 4609736 | Трубка | 1 |
| 21 | 8048693 | Блок | 1 |
| 22 | 94-1501 | Угловой штуцер | 8 |
| 23 | 4297370 | Шланг | 4 |
| 24 | 4273720 | Хомут | 7 |
| 25 | 4273721 | Резиновая прокладка | 7 |
| 301 | 4610428 | Трубка | 1 |
| 304 | 4097666 | Угловой штуцер | 4 |
| 307 | 3100353 | Трубка | 1 |
| 308 | 3100352 | Трубка | 1 |
| 309 | 3100351 | Трубка | 1 |
| 310 | 3100355 | Трубка | 1 |
| 311 | 3100354 | Трубка | 1 |
| 312 | 4301863 | Шланг | 1 |
| 313 | 4439779 | Шланг | 1 |
| 314 | 4130192 | Штуцер трубки | 2 |
| 315 | 4130169 | Штуцер трубки | 2 |
| 316 | 94-1301 | Адаптер | 3 |
| 317 | 94-1501 | Угловой штуцер | 1 |
| 318 | 4130174 | Штуцер трубки | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
