Ковш 5.6m3 (скальный)<BE>[JIS94] — HITACHI EX1200-5D

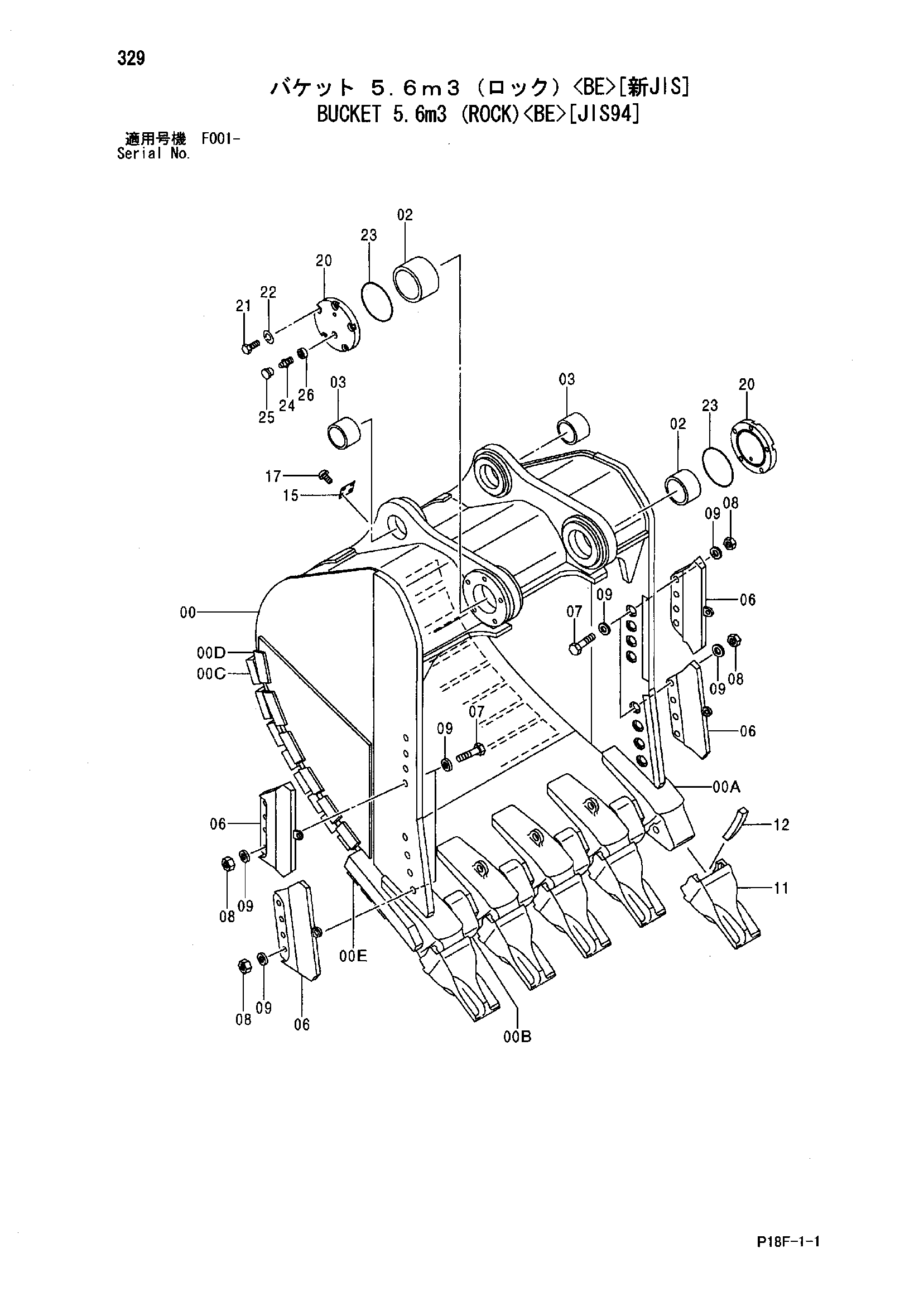

Заводская схема «Ковш 5.6m3 (скальный)<BE>[JIS94]» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Ковш 5.6m3 (скальный)<BE>[JIS94] HITACHI EX1200-5D](/catalog-drawings/23/23bf3051-8b39-4c6a-8ec9-953ea2b6dbaa.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9189355 | Ковш скальный | 1 | |
| 00 | 5006875 | Ковш скальный | 1 |
| 00A | 4406196 | Адаптер зуба | 5 |
| 00B | 4328559 | Кожух | 4 |
| 00C | 4406185 | Пластина | 14 |
| 00D | 4406186 | Пластина | 12 |
| 00E | 4431181 | Пластина | 6 |
| 02 | 4433671 | Втулка | 2 |
| 03 | 4258965 | Втулка | 2 |
| 06 | 4268986 | Схроуд боковой | 4 |
| 07 | 4275192 | Болт башмак | 16 |
| 08 | 4167193 | Гайка | 16 |
| 09 | 4083438 | Шайба | 32 |
| 11 | 4406319 | Коронка зуба | 5 |
| 12 | 4406318 | Стопорный палец | 5 |
| 17 | M492564 | Приводной винт | 4 |
| 20 | 3088657 | Крышка | 2 |
| 21 | J922250 | Болт | 10 |
| 22 | A590922 | Пружинная шайба | 10 |
| 23 | A810220 | Уплотнительное кольцо | 2 |
| 24 | J75481 | Пресс-маслёнка | 2 |
| 25 | 4105912 | Колпачок | 2 |
| 26 | 4130686 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
