Трубопроводы системы смазки (двигатель) — HITACHI EX1200-5D

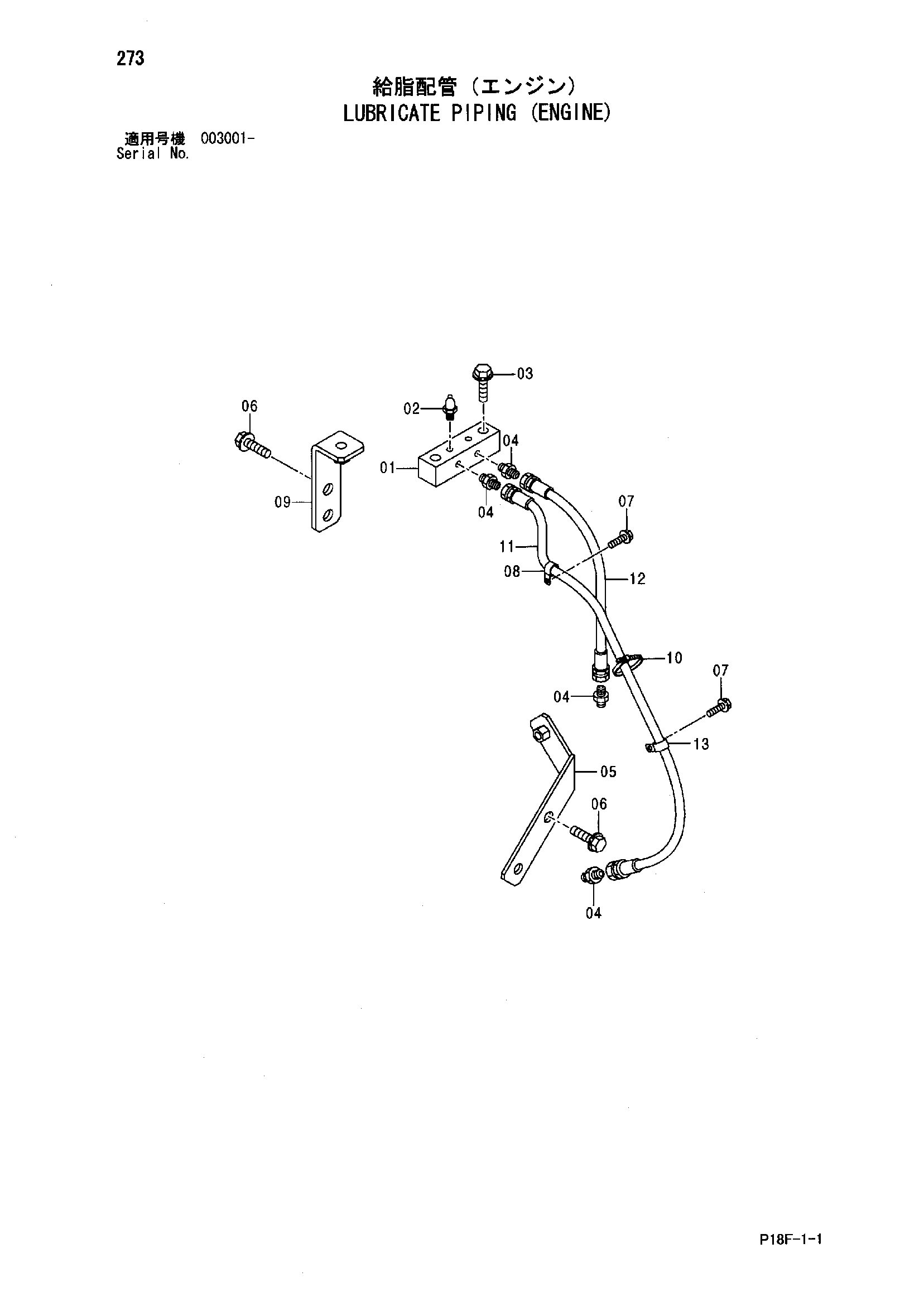

Заводская схема «Трубопроводы системы смазки (двигатель)» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4643232 | Блок | 1 |
| 02 | J75581 | Пресс-маслёнка | 2 |
| 03 | J281050 | Болт с шайбой | 2 |
| 03A | J901050 | Болт | 1 |
| 03B | 4486055 | Шайба | 1 |
| 04 | 4277410 | Адаптер | 4 |
| 05 | 9765141 | Кронштейн | 1 |
| 06 | J281020 | Болт с шайбой | 4 |
| 06A | J901020 | Болт | 1 |
| 06B | 4486055 | Шайба | 1 |
| 07 | J271020 | Болт с шайбой | 2 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4190253 | Зажим | 1 |
| 09 | 9765144 | Кронштейн | 1 |
| 10 | 4121859 | Ленточный зажим | 1 |
| 11 | 4055296 | Шланг | 1 |
| 12 | 4055294 | Шланг | 1 |
| 13 | 4190272 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
