Крыло — HITACHI EX1200-5D

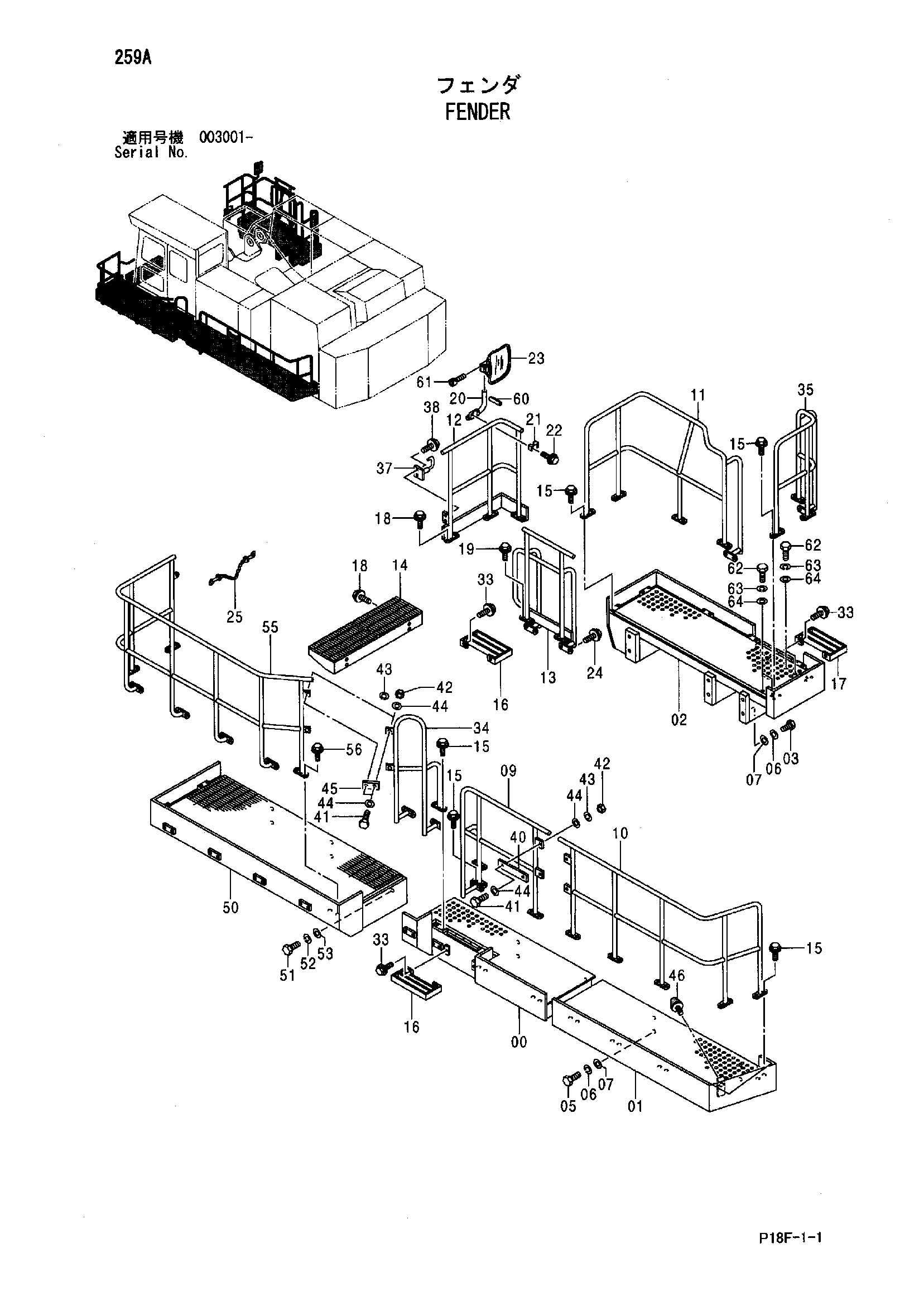

Заводская схема «Крыло» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5009068 | Крыло | 1 |
| 01 | 5009095 | Крыло | 1 |
| 02 | 5008971 | Крыло | 1 |
| 03 | J901655 | Болт | 6 |
| 05 | J901640 | Болт | 14 |
| 06 | A590916 | Пружинная шайба | 20 |
| 07 | 4114405 | Шайба | 20 |
| 09 | 7044859 | Поручень | 1 |
| 10 | 6022097 | Поручень | 1 |
| 11 | 6022088 | Поручень | 1 |
| 12 | 8081035 | Поручень | 1 |
| 13 | 8081037 | Поручень | 1 |
| 14 | 7040560 | Ступень | 1 |
| 15 | J271245 | Болт с шайбой | 42 |
| 15A | J901245 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | 8083483 | Ступень | 2 |
| 17 | 8093341 | Ступень | 1 |
| 18 | J271230 | Болт с шайбой | 10 |
| 18A | J901230 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | J271235 | Болт с шайбой | 4 |
| 19A | J901235 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 20 | 8096643 | Стойка | 1 |
| 21 | 4355757 | Хомут | 1 |
| 22 | J260850 | Болт с шайбой | 2 |
| 22A | J900850 | Болт | 1 |
| 22B | A590108 | Плоская шайба | 1 |
| 23 | 4418912 | Зеркало | 1 |
| 24 | J271240 | Болт с шайбой | 4 |
| 24A | J901240 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | 4401490 | Цепь | 1 |
| 33 | J271235 | Болт с шайбой | 6 |
| 33A | J901235 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
| 34 | 8093357 | Поручень | 1 |
| 35 | 7044828 | Поручень | 1 |
| 37 | 8083454 | Леадер | 1 |
| 38 | J271025 | Болт с шайбой | 2 |
| 38A | J901025 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 40 | 4609164 | Пластина | 2 |
| 41 | J901235 | Болт | 8 |
| 42 | J950012 | Гайка | 8 |
| 43 | A590912 | Пружинная шайба | 8 |
| 44 | 449490 | Шайба | 16 |
| 45 | 4456106 | Пластина | 2 |
| 46 | 4204586 | Ограничитель | 1 |
| 50 | 5008862 | Крыло | 1 |
| 51 | J901680 | Болт | 6 |
| 52 | A590916 | Пружинная шайба | 6 |
| 53 | 4114405 | Шайба | 6 |
| 55 | 7045073 | Поручень | 1 |
| 56 | J271245 | Болт с шайбой | 8 |
| 56A | J901245 | Болт | 1 |
| 56B | J222012 | Шайба | 1 |
| 60 | 4144018 | Пружинный штифт | 1 |
| 61 | J780545 | Болт с внутренним шестигранником | 4 |
| 62 | J901220 | Болт | 4 |
| 63 | A590912 | Пружинная шайба | 4 |
| 64 | A590112 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
