Вентилятор привод трубопроводы — HITACHI EX1200-5D

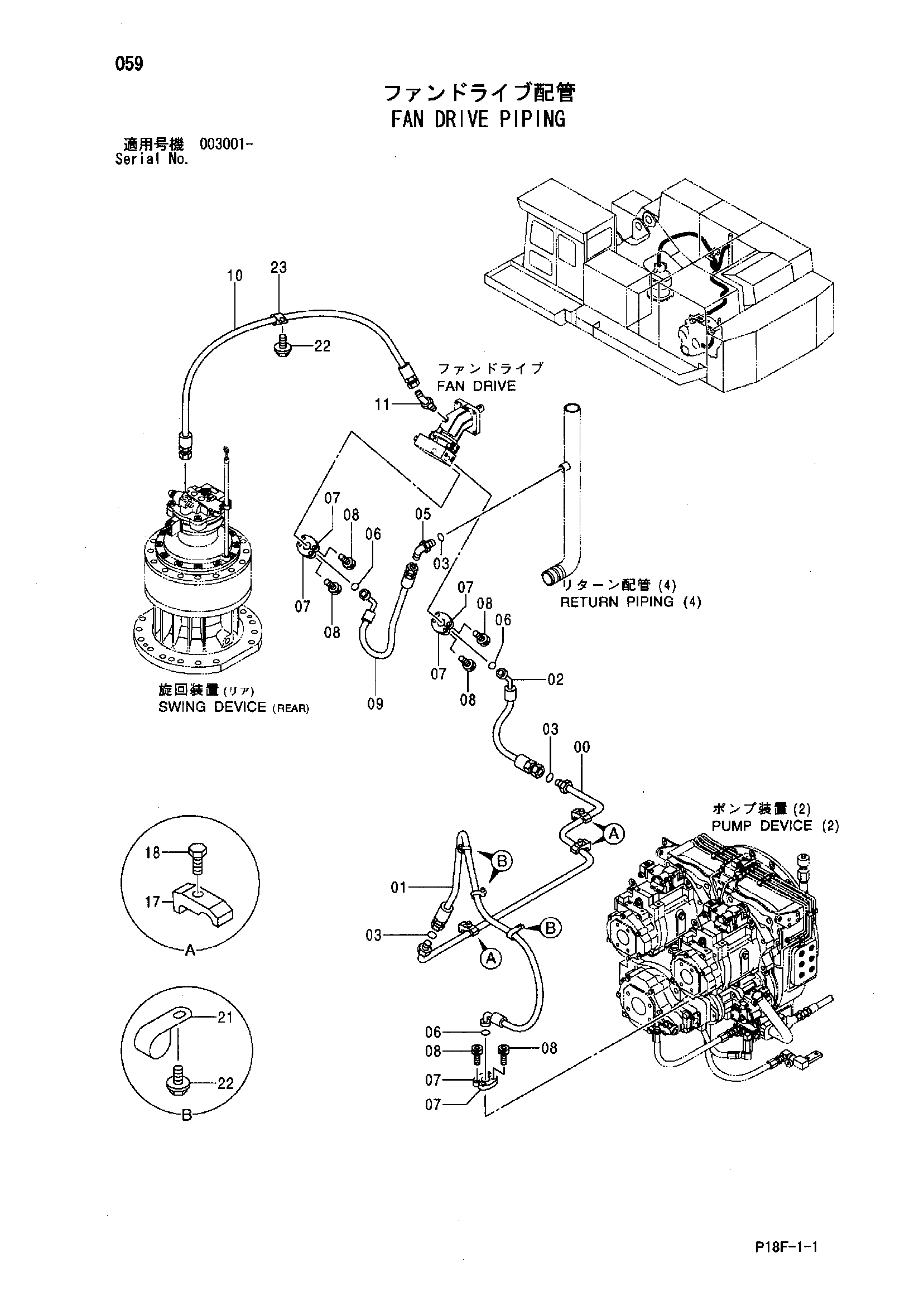

Заводская схема «Вентилятор привод трубопроводы» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8081304 | Трубка | 1 |
| 01 | 4442135 | Шланг | 1 |
| 02 | 4442143 | Шланг | 1 |
| 03 | 971489 | Уплотнительное кольцо | 3 |
| 05 | A853366 | Угловой штуцер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4187308 | Уплотнительное кольцо | 3 |
| 07 | 4506459 | Разъёмный фланец | 6 |
| 08 | M341030 | Болт с внутренним шестигранником | 12 |
| 09 | 4449283 | Шланг | 1 |
| 10 | 4304474 | Шланг | 1 |
| 11 | A852244 | Угловой штуцер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4053595 | Хомут трубки | 3 |
| 18 | J271255 | Болт с шайбой | 3 |
| 18A | J901255 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 21 | 4190264 | Зажим | 3 |
| 22 | J271020 | Болт с шайбой | 4 |
| 22A | J901020 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | 4192035 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
