Топливные трубопроводы (1-1)[C] — HITACHI EX1200-5D

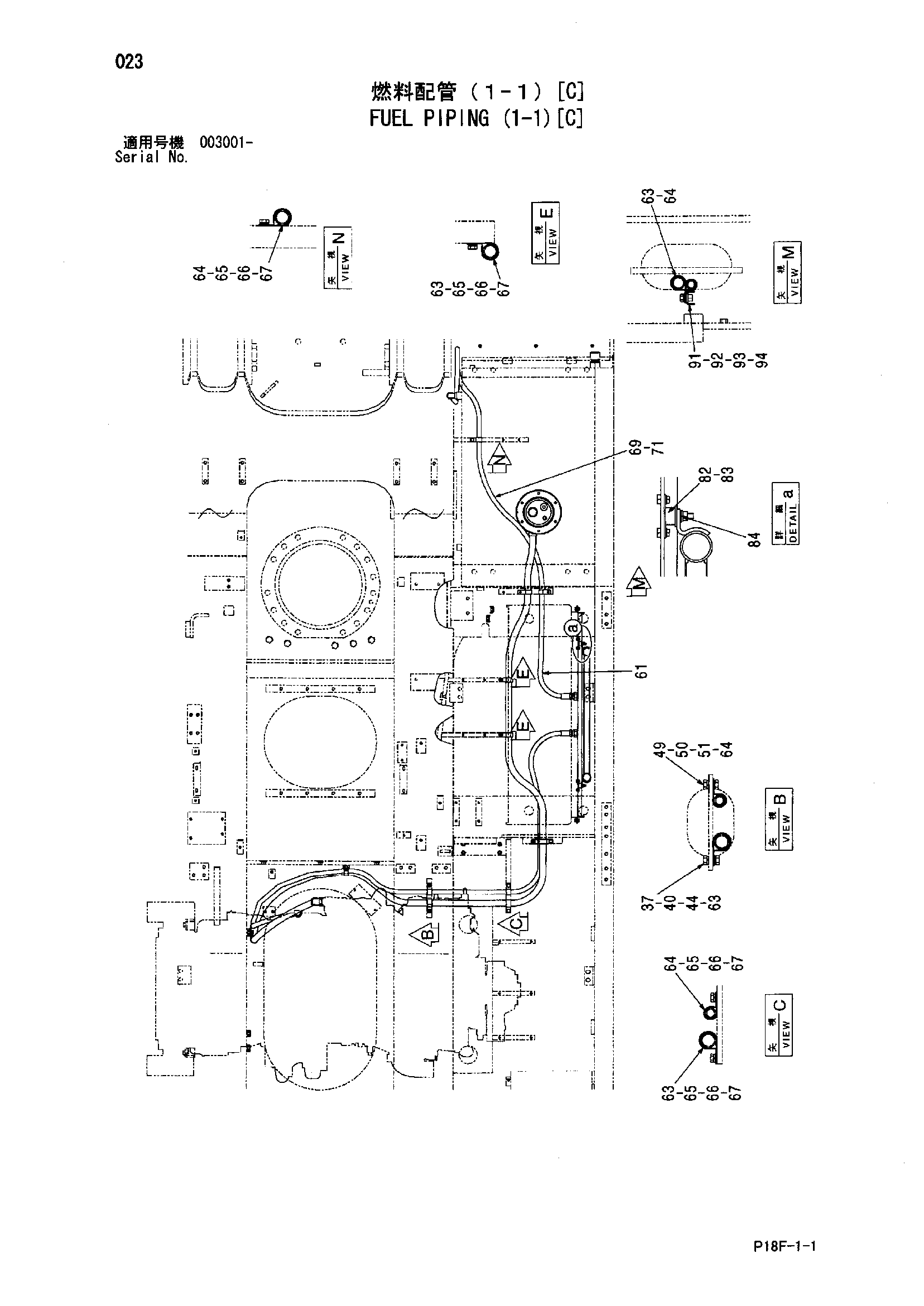

Заводская схема «Топливные трубопроводы (1-1)[C]» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Топливные трубопроводы (1-1)[C] HITACHI EX1200-5D](/catalog-drawings/1f/1fc8f299-9299-4d6a-b536-469baebfdd05.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 37 | A590110 | Плоская шайба | 1 |
| 40 | A590910 | Пружинная шайба | 2 |
| 44 | J950010 | Гайка | 1 |
| 49 | A590110 | Плоская шайба | 1 |
| 50 | A590910 | Пружинная шайба | 2 |
| 51 | J950010 | Гайка | 1 |
| 61 | 4634261 | Шланг | 1 |
| 63 | 4190264 | Зажим | 4 |
| 64 | 4190263 | Зажим | 4 |
| 65 | J901020 | Болт | 5 |
| 66 | A590910 | Пружинная шайба | 5 |
| 67 | A590110 | Плоская шайба | 5 |
| 69 | 4327294 | Защитный кожух | 20 |
| 71 | 4055312 | Ленточный зажим | 20 |
| 91 | J901025 | Болт | 1 |
| 92 | A590910 | Пружинная шайба | 1 |
| 93 | A590110 | Плоская шайба | 1 |
| 94 | 9735009 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
