Автоматическая смазка система (STD. стрела, BE стрела) — HITACHI EX1200-5D

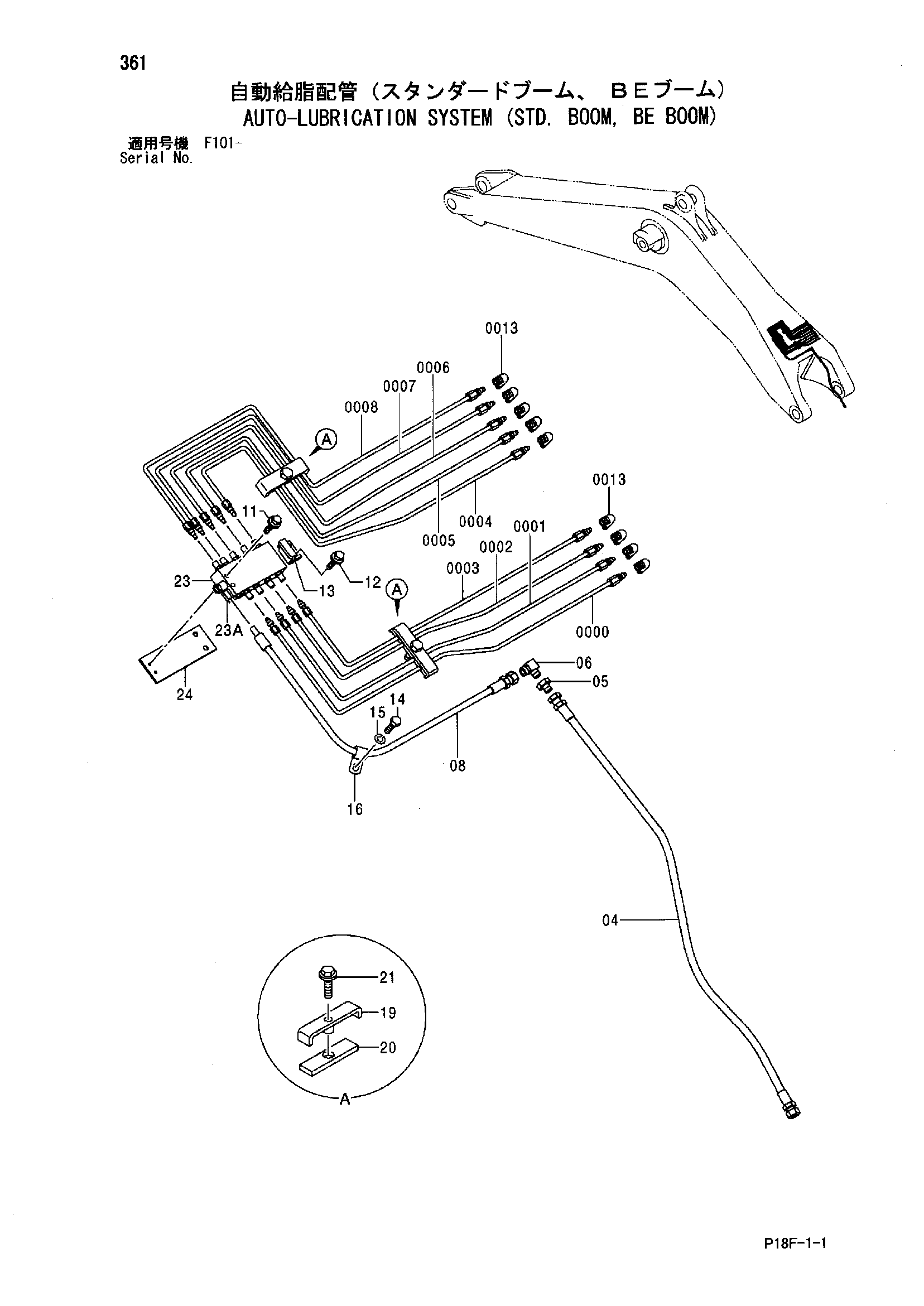

Заводская схема «Автоматическая смазка система (STD. стрела, BE стрела)» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0000 | 4459144 | Трубка | 1 |
| 0001 | 4459145 | Трубка | 1 |
| 0002 | 4459146 | Трубка | 1 |
| 0003 | 4459147 | Трубка | 1 |
| 0004 | 4459149 | Трубка | 1 |
| 0005 | 4459151 | Трубка | 1 |
| 0006 | 4459153 | Трубка | 1 |
| 0007 | 4459154 | Трубка | 1 |
| 0008 | 4459155 | Трубка | 1 |
| 0013 | 4406310 | Угловой штуцер | 9 |
| 04 | 4022542 | Шланг | 1 |
| 05 | 94-1301 | Адаптер | 1 |
| 06 | 4154656 | Угловой штуцер | 1 |
| 08 | 4450766 | Шланг | 1 |
| 11 | J260640 | Болт с шайбой | 2 |
| 11A | J900640 | Болт | 1 |
| 11B | A590106 | Плоская шайба | 1 |
| 12 | J271020 | Болт с шайбой | 2 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4361320 | Хомут | 1 |
| 14 | J901020 | Болт | 1 |
| 15 | A590910 | Пружинная шайба | 1 |
| 16 | 4190275 | Зажим | 1 |
| 19 | 9755055 | Хомут | 2 |
| 20 | 4273721 | Резиновая прокладка | 2 |
| 21 | J271030 | Болт с шайбой | 2 |
| 21A | J901030 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 4459217 | Клапан | 1 |
| 23A | 4404159 | Штуцер трубки | 1 |
| 24 | 4459028 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
