Обратные трубопроводы (2) — HITACHI EX1200-5D

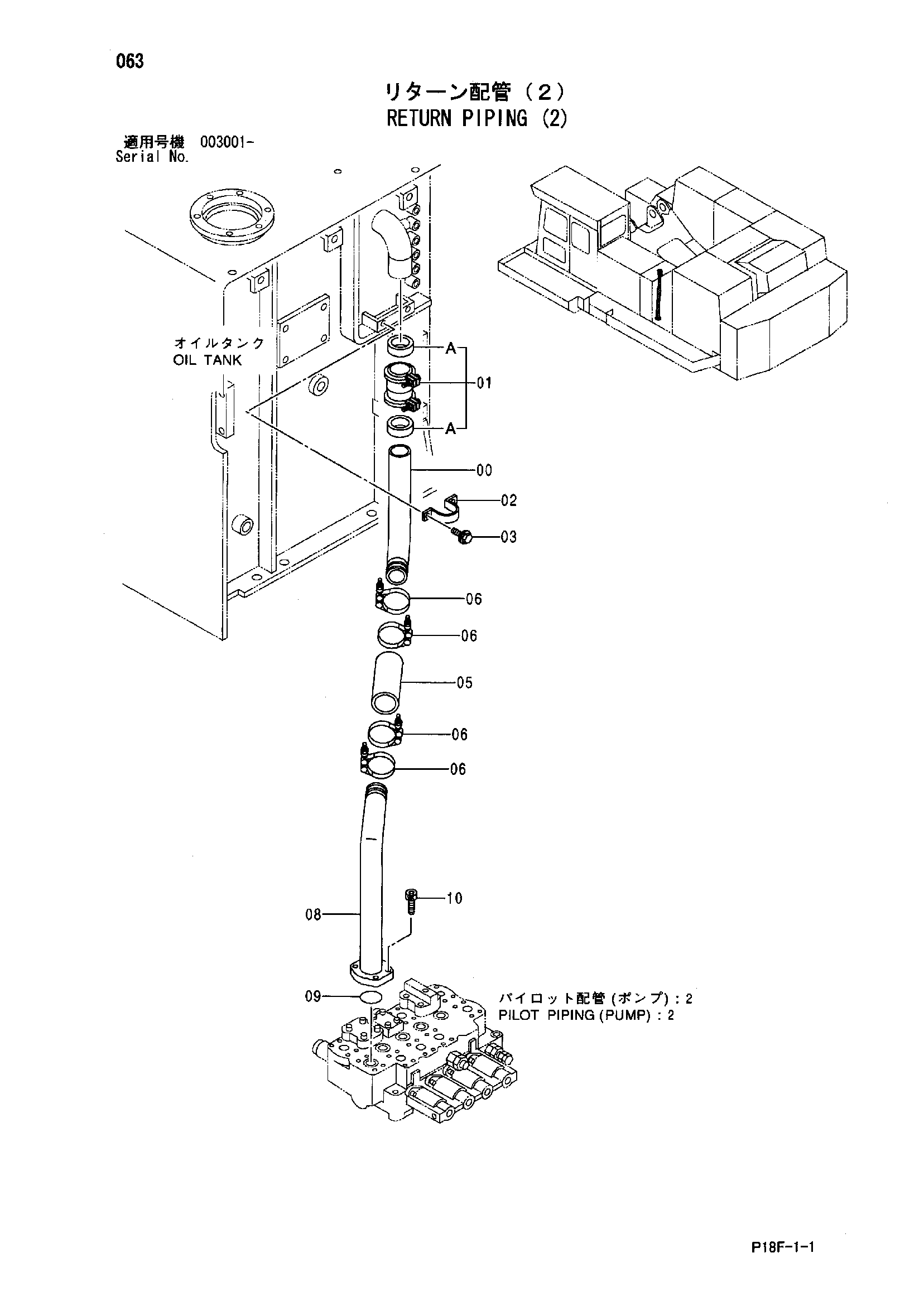

Заводская схема «Обратные трубопроводы (2)» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8080823 | Трубка | 1 |
| 01 | 4067833 | Муфта | 1 |
| 01A | 4196261 | Уплотнение | 2 |
| 02 | 4053865 | Хомут трубки | 1 |
| 03 | J271030 | Болт с шайбой | 2 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | 4094001 | Резиновый шланг | 1 |
| 06 | 4263764 | Хомут шланга | 4 |
| 08 | 8080820 | Трубка | 1 |
| 09 | A810060 | Уплотнительное кольцо | 1 |
| 10 | M341236 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
