Гидролинии рабочего оборудования (3)(BE стрела) — HITACHI EX1200-5D

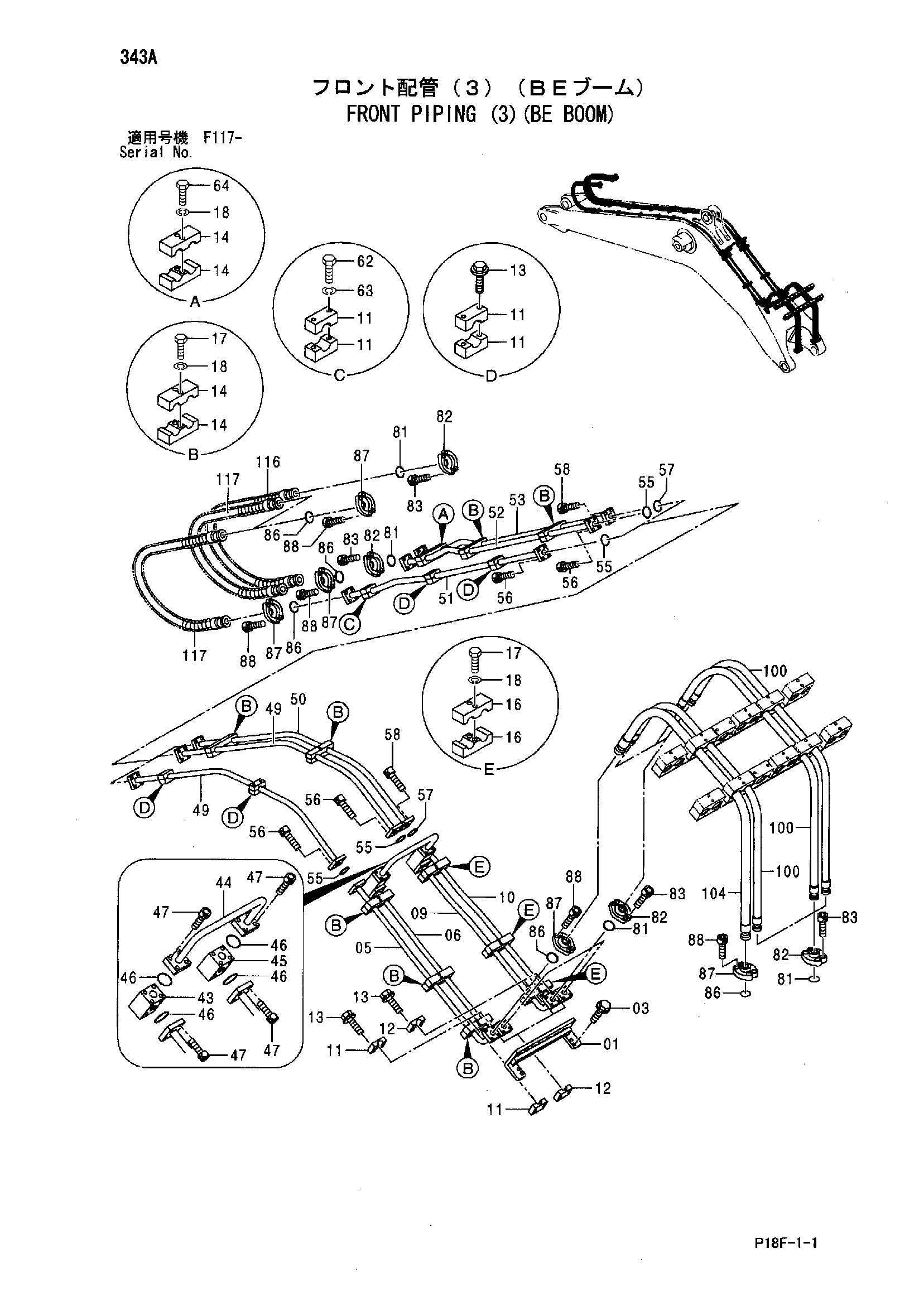

Заводская схема «Гидролинии рабочего оборудования (3)(BE стрела)» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8048664 | Кронштейн | 1 |
| 03 | J271235 | Болт с шайбой | 4 |
| 03A | J901235 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 05 | 8049808 | Трубка | 1 |
| 06 | 8049809 | Трубка | 1 |
| 09 | 8049812 | Трубка | 1 |
| 10 | 8049813 | Трубка | 1 |
| 11 | 4342723 | Хомут трубки | 12 |
| 12 | 4439523 | Хомут трубки | 6 |
| 13 | J271200 | Болт с шайбой | 16 |
| 13A | J901200 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 4439521 | Хомут трубки | 16 |
| 16 | 4439520 | Хомут трубки | 6 |
| 17 | J901400 | Болт | 20 |
| 18 | A590914 | Пружинная шайба | 22 |
| 43 | 3041176 | Блок | 1 |
| 44 | 8049836 | Трубка | 1 |
| 45 | 3089705 | Блок | 1 |
| 46 | 4508805 | Уплотнительное кольцо | 4 |
| 47 | M341445 | Болт с внутренним шестигранником | 16 |
| 49 | 8080646 | Трубка | 2 |
| 50 | 8080647 | Трубка | 1 |
| 51 | 8049816 | Трубка | 1 |
| 52 | 8049817 | Трубка | 1 |
| 53 | 8049818 | Трубка | 1 |
| 55 | 4510169 | Уплотнительное кольцо | 4 |
| 56 | M341650 | Болт с внутренним шестигранником | 16 |
| 57 | 4508805 | Уплотнительное кольцо | 2 |
| 58 | M341445 | Болт с внутренним шестигранником | 8 |
| 62 | J901202 | Болт | 2 |
| 63 | A590912 | Пружинная шайба | 2 |
| 64 | J901402 | Болт | 2 |
| 81 | 4508805 | Уплотнительное кольцо | 8 |
| 82 | 4089703 | Разъёмный фланец | 16 |
| 83 | M341445 | Болт с внутренним шестигранником | 32 |
| 86 | 4510169 | Уплотнительное кольцо | 6 |
| 87 | 4075854 | Разъёмный фланец | 12 |
| 88 | M341650 | Болт с внутренним шестигранником | 24 |
| 100 | 4439777 | Шланг | 3 |
| 104 | 4439778 | Шланг | 1 |
| 116 | 4405944 | Шланг | 1 |
| 117 | 4182643 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
