Двигатель отопитель (2) — HITACHI EX1200-5D

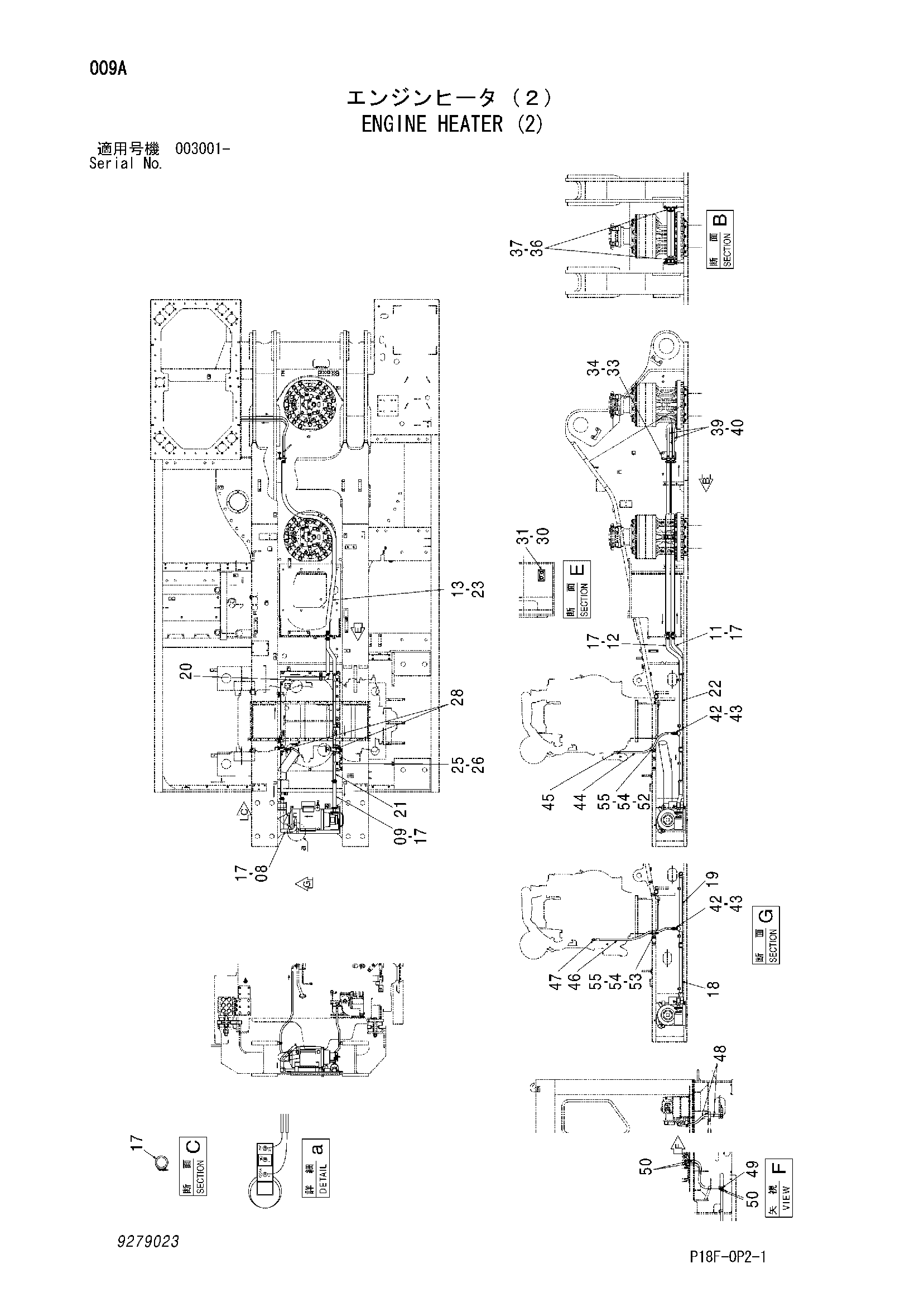

Заводская схема «Двигатель отопитель (2)» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | 4635420 | Водяной шланг | 1 |
| 09 | 4635421 | Водяной шланг | 1 |
| 11 | 4635422 | Водяной шланг | 1 |
| 12 | 4635423 | Водяной шланг | 1 |
| 13 | 4635424 | Резиновый шланг | 2 |
| 17 | 4296061 | Хомут шланга | 8 |
| 18 | 8109913 | Трубка водяной | 1 |
| 19 | 8109915 | Трубка водяной | 1 |
| 20 | 8109916 | Трубка водяной | 1 |
| 21 | 8099411 | Трубка водяной | 1 |
| 22 | 8109917 | Трубка водяной | 1 |
| 23 | 4296063 | Хомут шланга | 4 |
| 25 | 4053598 | Хомут трубки | 7 |
| 26 | J271260 | Болт с шайбой | 7 |
| 26A | J901260 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 28 | 4177416 | Запорный клапан | 2 |
| 30 | 8073032 | Трубка | 1 |
| 31 | J260825 | Болт с шайбой | 4 |
| 31A | J900825 | Болт | 1 |
| 31B | A590108 | Плоская шайба | 1 |
| 33 | 8073040 | Трубка | 1 |
| 34 | J271230 | Болт с шайбой | 2 |
| 34A | J901230 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 36 | 9739625 | Хомут | 2 |
| 37 | J271025 | Болт с шайбой | 4 |
| 37A | J901025 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 39 | 4333442 | Водяной шланг | 2 |
| 40 | 4514699 | Хомут шланга | 4 |
| 42 | 94-1603 | Переходник | 2 |
| 43 | 94-1303 | Адаптер | 2 |
| 44 | 4672036 | Шланг | 1 |
| 45 | 4672041 | Угловой штуцер | 1 |
| 46 | 4672037 | Шланг | 1 |
| 47 | 94-1403 | Угловой штуцер | 1 |
| 48 | 4333442 | Водяной шланг | 2 |
| 49 | 4376262 | Соединение трубка | 2 |
| 50 | 4514699 | Хомут шланга | 6 |
| 52 | 4190274 | Зажим | 1 |
| 53 | 4192034 | Зажим | 1 |
| 54 | J901020 | Болт | 2 |
| 55 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
