Топливные трубопроводы (1-2)[C] — HITACHI EX1200-5D

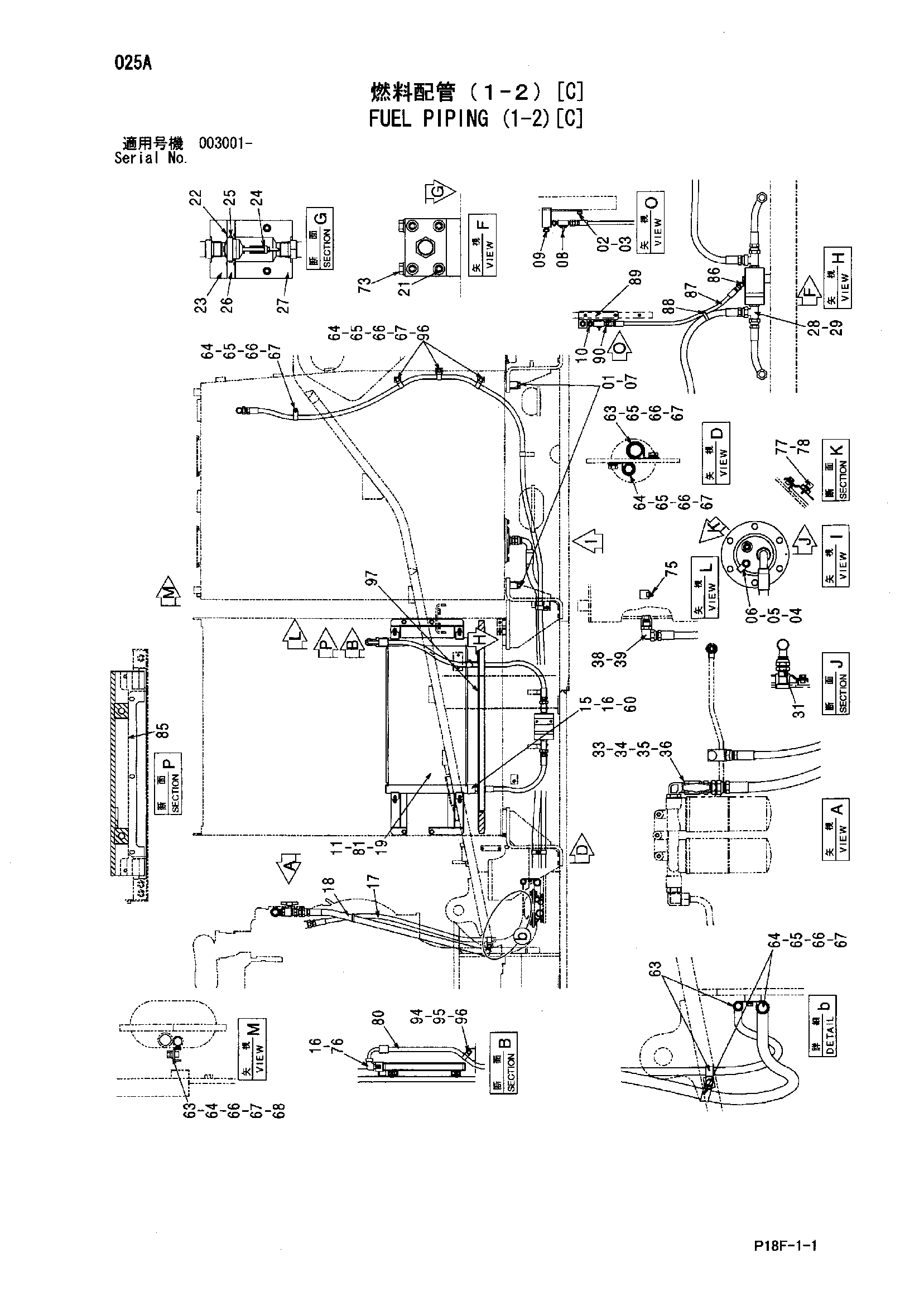

Заводская схема «Топливные трубопроводы (1-2)[C]» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Топливные трубопроводы (1-2)[C] HITACHI EX1200-5D](/catalog-drawings/d7/d7acc717-b1f3-4a5f-b57a-dde73053abce.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J932090 | Болт | 8 |
| 02 | J901020 | Болт | 2 |
| 03 | A590910 | Пружинная шайба | 2 |
| 04 | 94-1702 | Адаптер | 1 |
| 05 | 4209782 | Шаровой клапан | 1 |
| 06 | 447483 | Пробка | 1 |
| 07 | 4465495 | Проставка | 8 |
| 08 | 4374265 | Шаровой клапан | 1 |
| 09 | 446536 | Пробка | 1 |
| 10 | 94-1701 | Адаптер | 1 |
| 11 | 4643610 | Радиатор | 1 |
| 15 | 4129226 | Адаптер | 1 |
| 16 | 4366528 | Уплотнительное кольцо | 2 |
| 17 | 4654399 | Шланг | 1 |
| 18 | 4654400 | Шланг | 1 |
| 19 | J271030 | Болт с шайбой | 4 |
| 19A | J901030 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | J781050 | Болт с внутренним шестигранником | 4 |
| 22 | 4292387 | Уплотнительное кольцо | 2 |
| 23 | 3104571 | Фланец | 1 |
| 24 | 4362092 | Клапан | 1 |
| 25 | 4294621 | Уплотнительное кольцо | 1 |
| 26 | 3075665 | Фланец | 1 |
| 27 | 4634476 | Блок | 1 |
| 28 | 4634496 | Тройник | 2 |
| 29 | 4297381 | Уплотнительное кольцо | 2 |
| 31 | 94-1305 | Адаптер | 1 |
| 33 | 94-1305 | Адаптер | 1 |
| 34 | 4345526 | Шаровой клапан | 1 |
| 35 | 4634498 | Угловой штуцер | 1 |
| 36 | 4638384 | Уплотнительное кольцо | 1 |
| 38 | 4065118 | Угловой штуцер | 1 |
| 38A | 4506424 | Уплотнительное кольцо | 1 |
| 39 | 4297381 | Уплотнительное кольцо | 1 |
| 60 | 4634572 | Шланг | 1 |
| 63 | 4190264 | Зажим | 9 |
| 64 | 4190263 | Зажим | 11 |
| 65 | J901020 | Болт | 13 |
| 66 | A590910 | Пружинная шайба | 18 |
| 67 | A590110 | Плоская шайба | 16 |
| 73 | J271090 | Болт с шайбой | 2 |
| 73A | J901090 | Болт | 1 |
| 73B | J222010 | Шайба | 1 |
| 75 | 94-2023 | Пробка | 1 |
| 76 | 4169596 | Угловой штуцер | 1 |
| 76A | 4506429 | Уплотнительное кольцо | 1 |
| 77 | 4250260 | Датчик | 1 |
| 78 | 4250261 | Прокладка | 1 |
| 80 | 4485202 | Шланг | 1 |
| 81 | 7047588 | Кронштейн | 1 |
| 85 | 6023631 | Крышка | 1 |
| 86 | 94-1501 | Угловой штуцер | 1 |
| 87 | 4639678 | Шланг | 1 |
| 88 | 4055312 | Ленточный зажим | 1 |
| 89 | 9764698 | Блок | 1 |
| 90 | 94-1301 | Адаптер | 1 |
| 94 | 4190263 | Зажим | 1 |
| 95 | J271020 | Болт с шайбой | 1 |
| 95A | J901020 | Болт | 1 |
| 95B | J222010 | Шайба | 1 |
| 96 | 9765214 | Кронштейн | 1 |
| 97 | J281240 | Болт с шайбой | 1 |
| 97A | J901240 | Болт | 1 |
| 97B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
