Погрузчик гидролинии рабочего оборудования (6) — HITACHI EX1200-5D

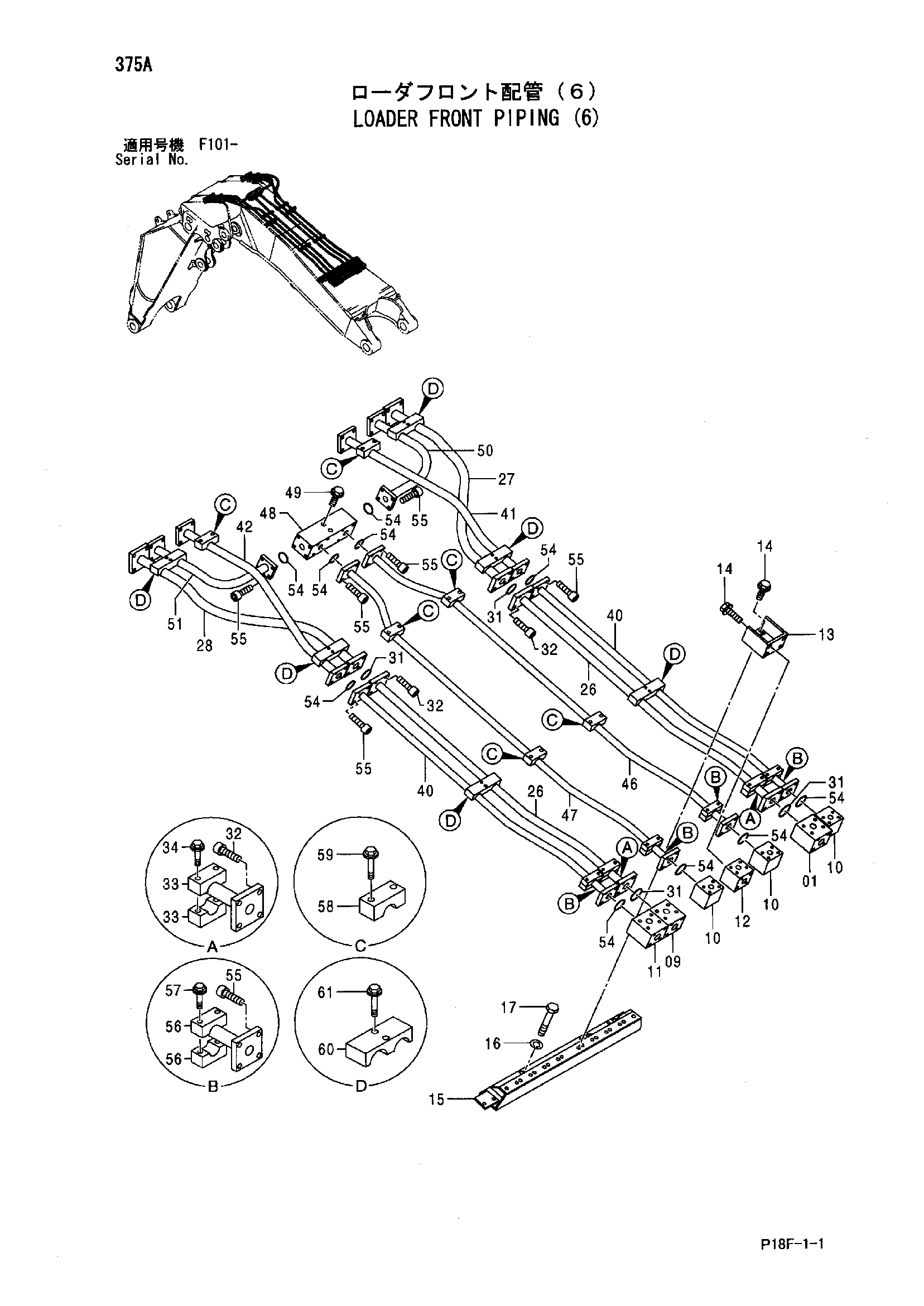

Заводская схема «Погрузчик гидролинии рабочего оборудования (6)» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3056083 | Блок | 1 |
| 09 | 3056084 | Блок | 1 |
| 10 | 3056085 | Блок | 3 |
| 11 | 3056086 | Блок | 1 |
| 12 | 3056087 | Блок | 1 |
| 13 | 9737054 | Кронштейн | 1 |
| 14 | J271235 | Болт с шайбой | 6 |
| 14A | J901235 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | 7026833 | Опора | 1 |
| 16 | A590916 | Пружинная шайба | 8 |
| 17 | J901640 | Болт | 8 |
| 26 | 8050787 | Трубка | 2 |
| 27 | 8050788 | Трубка | 1 |
| 28 | 8050789 | Трубка | 1 |
| 31 | 4510169 | Уплотнительное кольцо | 4 |
| 32 | M341650 | Болт с внутренним шестигранником | 16 |
| 33 | 4311154 | Хомут трубки | 4 |
| 34 | J271200 | Болт с шайбой | 4 |
| 34A | J901200 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 40 | 8050793 | Трубка | 2 |
| 41 | 8050794 | Трубка | 1 |
| 42 | 8050795 | Трубка | 1 |
| 46 | 8050798 | Трубка | 1 |
| 47 | 8050799 | Трубка | 1 |
| 48 | 3046493 | Блок | 1 |
| 49 | J271295 | Болт с шайбой | 2 |
| 49A | J901295 | Болт | 1 |
| 49B | J222012 | Шайба | 1 |
| 50 | 8050800 | Трубка | 1 |
| 51 | 8050801 | Трубка | 1 |
| 54 | 4508805 | Уплотнительное кольцо | 10 |
| 55 | M341445 | Болт с внутренним шестигранником | 40 |
| 56 | 4311153 | Хомут трубки | 8 |
| 57 | J271295 | Болт с шайбой | 8 |
| 57A | J901295 | Болт | 1 |
| 57B | J222012 | Шайба | 1 |
| 58 | 4268428 | Хомут трубки | 6 |
| 59 | J271280 | Болт с шайбой | 12 |
| 59A | J901280 | Болт | 1 |
| 59B | J222012 | Шайба | 1 |
| 60 | 4242347 | Хомут трубки | 6 |
| 61 | J271285 | Болт с шайбой | 12 |
| 61A | J901285 | Болт | 1 |
| 61B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
