Воздушный фильтр [C] — HITACHI EX1200-5D

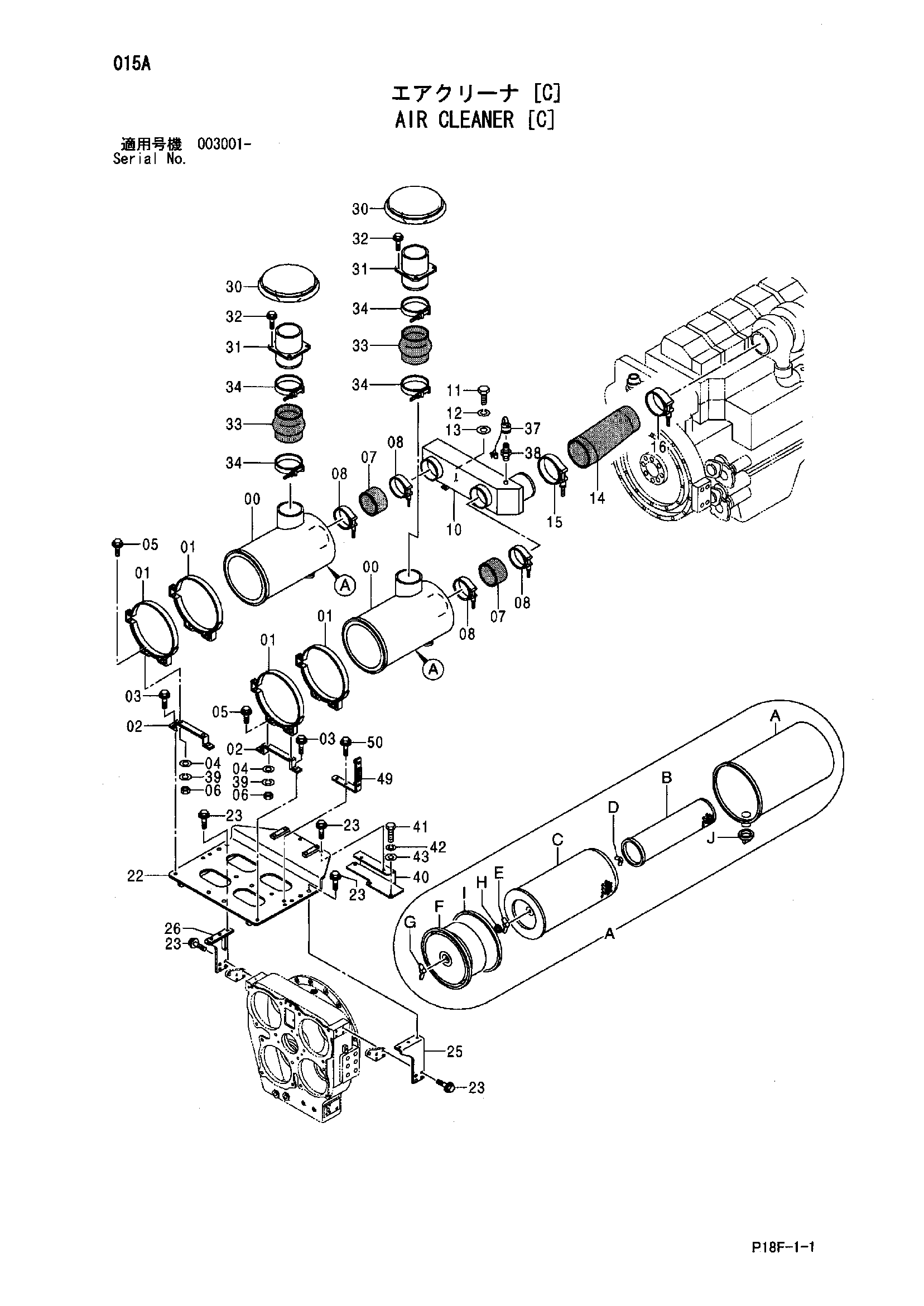

Заводская схема «Воздушный фильтр [C]» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4441364	Фильтр воздушный	2
00B	4240295	Элемент	1
00C	4240294	Элемент	1
00D	4337642	Гайка	1
00E	4257360	Гайка	1
00F	4257361	Крышка	1
00G	4162833	Гайка	1
00H	4162834	Зажим	1
00I	4257362	Прокладка	1
01	4221470	Лента	4
02	4346218	Кронштейн	4
03	J901025	Болт	8
04	A590110	Плоская шайба	8
05	J271030	Болт с шайбой	8
05A	J901030	Болт	1
05B	J222010	Шайба	1
06	J950010	Гайка	8
07	4441694	Воздушный шланг	2
08	4312517	Хомут шланга	4
10	7042784	Воздуховод воздушный	1
11	J921025	Болт	4
12	A590910	Пружинная шайба	4
13	J222010	Шайба	4
14	3104032	Воздушный шланг	1
15	4282499	Хомут шланга	1
16	4285244	Хомут шланга	1
22	7038977	Кронштейн	1
23	J271240	Болт с шайбой	16
23A	J901240	Болт	1
23B	J222012	Шайба	1
25	8081229	Кронштейн	1
26	8081237	Кронштейн	1
30	4420871	Колпачок	2
31	9755293	Трубка	2
32	J271025	Болт с шайбой	8
32A	J901025	Болт	1
32B	J222010	Шайба	1
33	4106891	Резиновый шланг	2
34	4287489	Хомут шланга	4
37	4419601	Индикатор	1
38	4255811	Адаптер	1
39	A590910	Пружинная шайба	8
40	8101355	Кронштейн	1
41	J901230	Болт	3
42	A590912	Пружинная шайба	3
43	J222012	Шайба	3
49	8103205	Кронштейн	1
50	J271025	Болт с шайбой	2
50A	J901025	Болт	1
50B	J222010	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
