Трубопроводы системы смазки: 2 (BE стрела) — HITACHI EX1200-5D

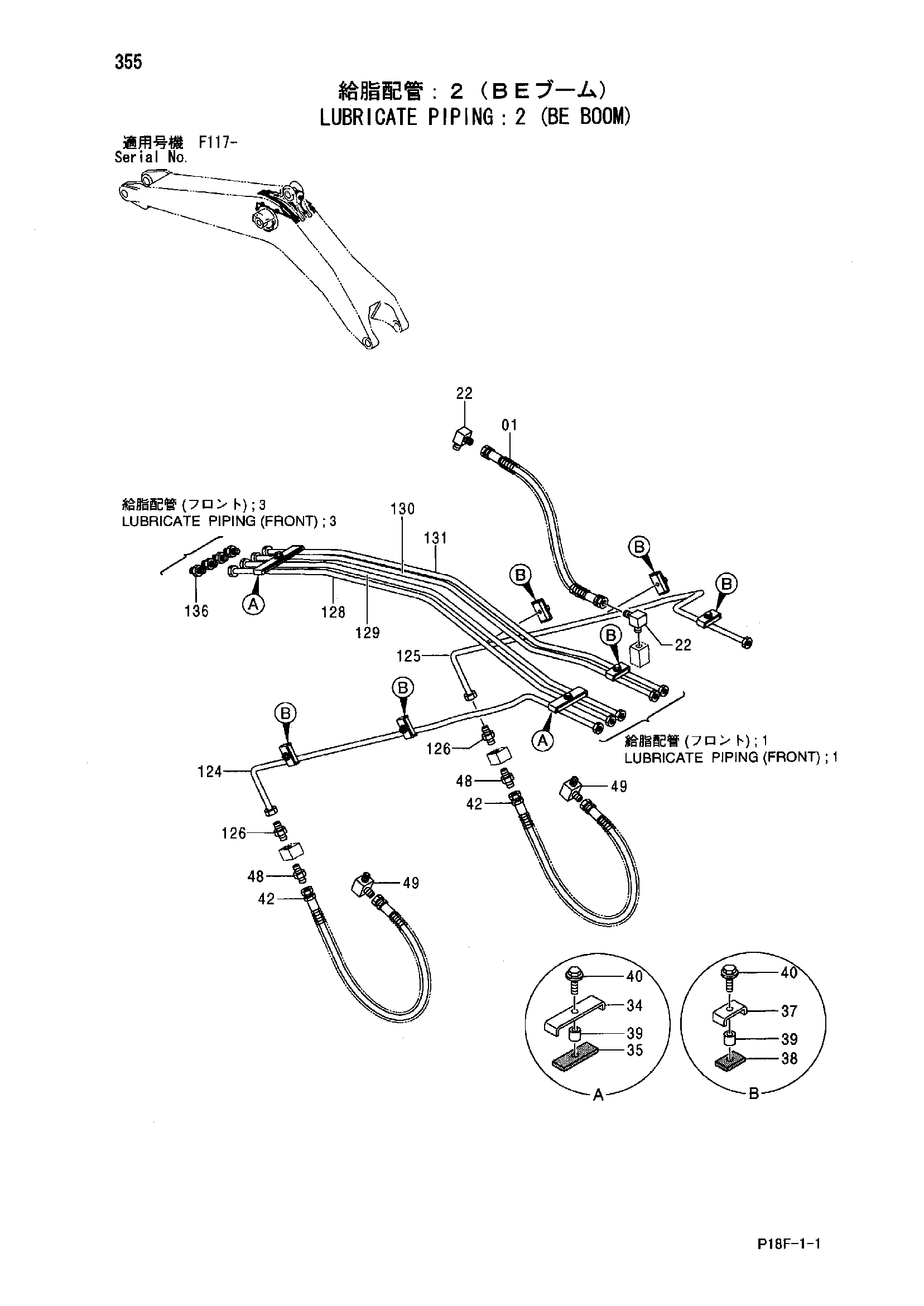

Заводская схема «Трубопроводы системы смазки: 2 (BE стрела)» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4224499 | Шланг | 1 |
| 22 | 94-1401 | Угловой штуцер | 2 |
| 34 | 4273720 | Хомут | 2 |
| 35 | 4273721 | Резиновая прокладка | 2 |
| 37 | 4269656 | Хомут | 6 |
| 38 | 4269657 | Резиновая прокладка | 6 |
| 39 | 4269658 | Проставка | 8 |
| 40 | J271030 | Болт с шайбой | 8 |
| 40A | J901030 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 42 | 4250097 | Шланг | 2 |
| 48 | 94-1301 | Адаптер | 2 |
| 49 | 94-1401 | Угловой штуцер | 2 |
| 124 | 4609923 | Трубка | 1 |
| 125 | 4609924 | Трубка | 1 |
| 126 | 4360981 | Штуцер трубки | 2 |
| 128 | 4609925 | Трубка | 1 |
| 129 | 4609926 | Трубка | 1 |
| 130 | 4609927 | Трубка | 1 |
| 131 | 4609928 | Трубка | 1 |
| 136 | 4099282 | Адаптер | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
