Погрузчик гидролинии рабочего оборудования (7) — HITACHI EX1200-5D

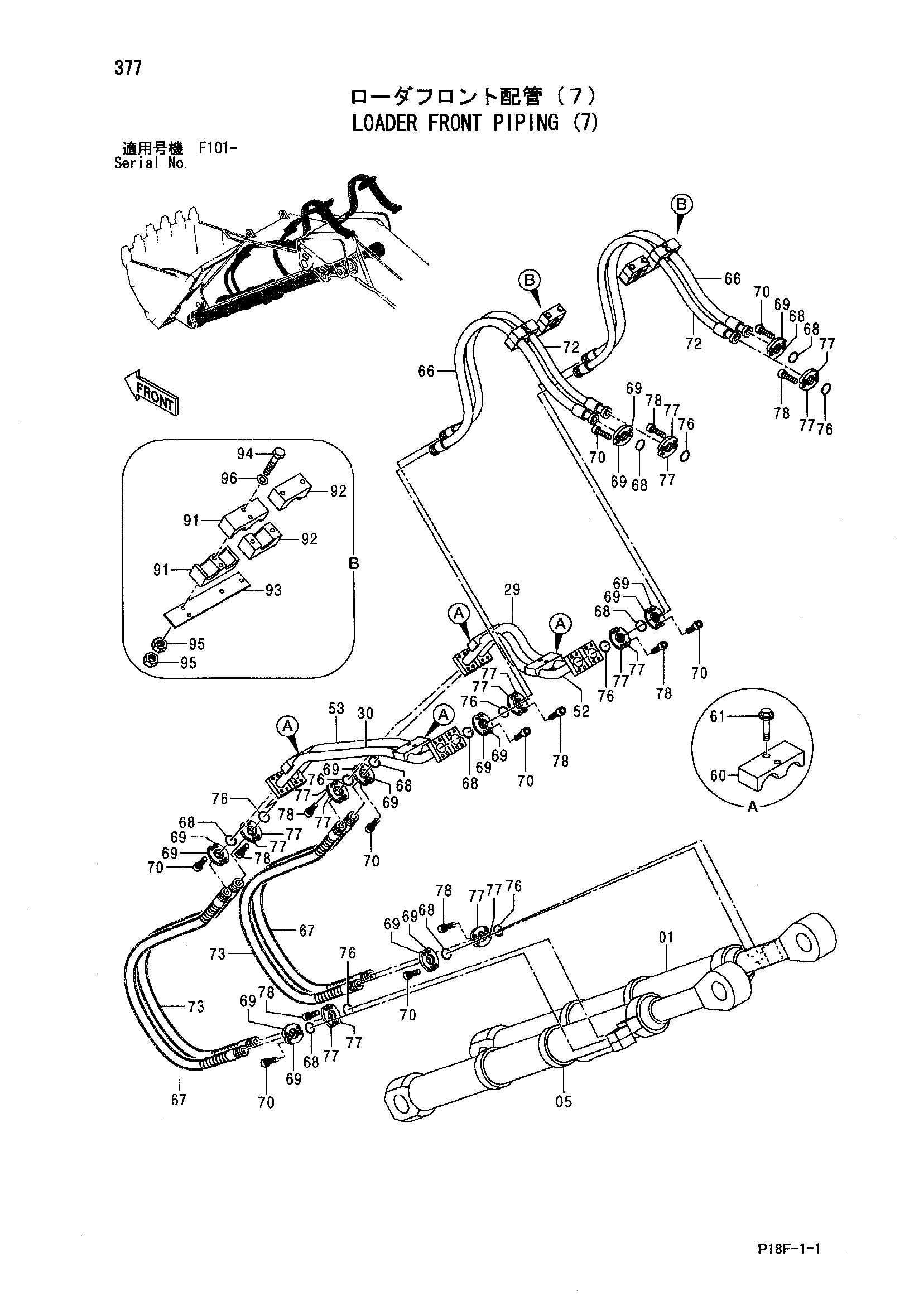

Заводская схема «Погрузчик гидролинии рабочего оборудования (7)» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4453178 замена: 4463450 | Гидроцилиндр ковша | 1 |
| 01 | 4463450 | Гидроцилиндр ковша | 1 |
| 05 | 4453177 замена: 4463451 | Гидроцилиндр ковша | 1 |
| 05 | 4463451 | Гидроцилиндр ковша | 1 |
| 29 | 8050790 | Трубка | 1 |
| 30 | 8050791 | Трубка | 1 |
| 52 | 8050802 | Трубка | 1 |
| 53 | 8050803 | Трубка | 1 |
| 60 | 4242347 | Хомут трубки | 4 |
| 61 | J271285 | Болт с шайбой | 8 |
| 61A | J901285 | Болт | 1 |
| 61B | J222012 | Шайба | 1 |
| 66 | 4357725 | Шланг | 2 |
| 67 | 4347824 | Шланг | 2 |
| 68 | 4510169 | Уплотнительное кольцо | 8 |
| 69 | 4075854 | Разъёмный фланец | 16 |
| 70 | M341650 | Болт с внутренним шестигранником | 32 |
| 72 | 4454665 | Шланг | 2 |
| 73 | 4454670 | Шланг | 2 |
| 76 | 4508805 | Уплотнительное кольцо | 8 |
| 77 | 4089703 | Разъёмный фланец | 16 |
| 78 | M341445 | Болт с внутренним шестигранником | 32 |
| 91 | 4603533 | Хомут | 4 |
| 92 | 4603541 | Хомут | 4 |
| 93 | 4640003 | Пластина | 2 |
| 94 | J901210 | Болт | 8 |
| 95 | J950012 | Гайка | 16 |
| 96 | A590112 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
