Топливные трубопроводы (1-1) — HITACHI EX1200-5D

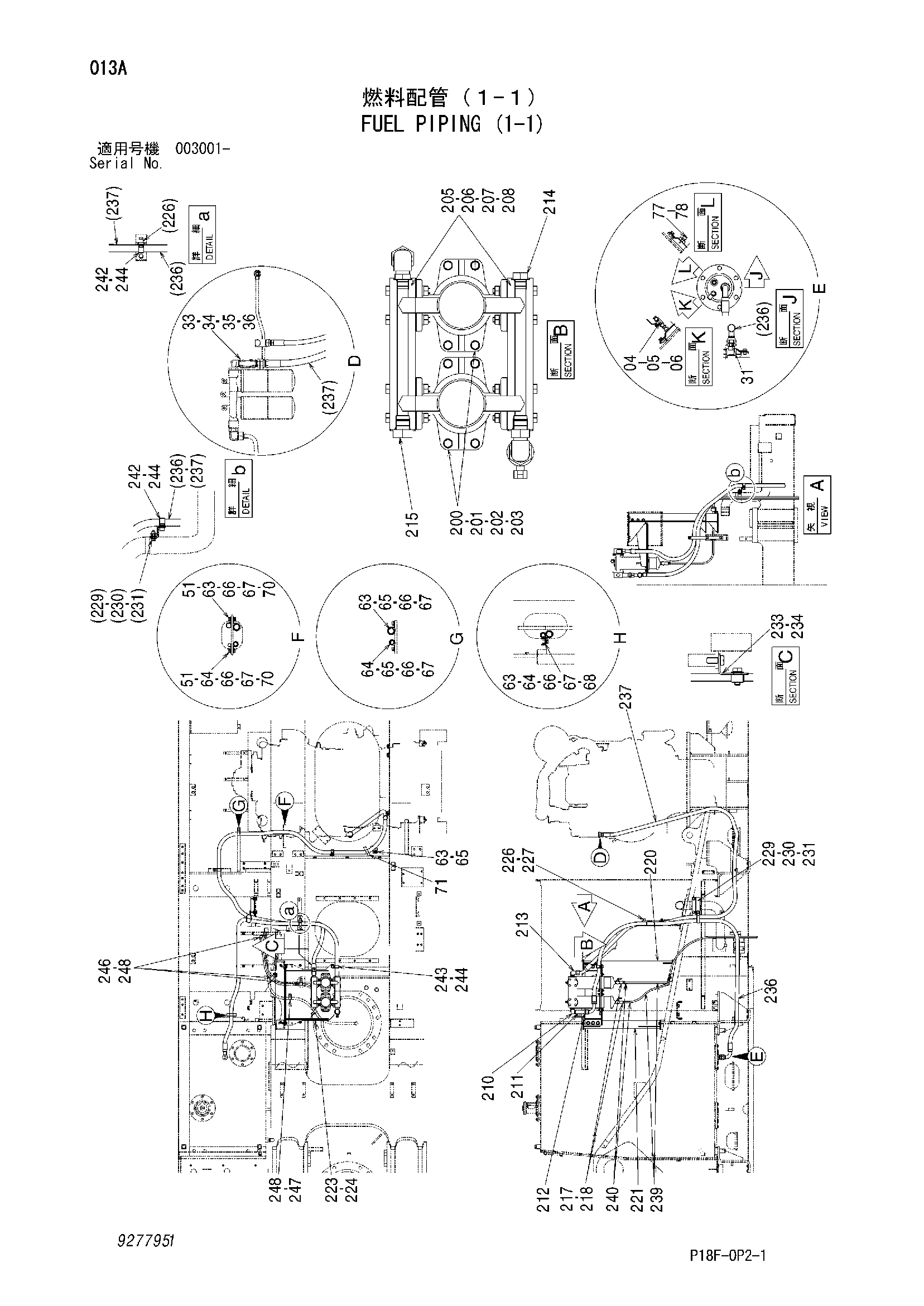

Заводская схема «Топливные трубопроводы (1-1)» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 94-1702 | Адаптер | 1 |
| 05 | 4209782 | Шаровой клапан | 1 |
| 06 | Z447483 | Пробка | 1 |
| 31 | 94-1305 | Адаптер | 1 |
| 33 | 94-1305 | Адаптер | 1 |
| 34 | 4345526 | Шаровой клапан | 1 |
| 35 | 4634498 | Угловой штуцер | 1 |
| 36 | 4638384 | Уплотнительное кольцо | 1 |
| 51 | J950010 | Гайка | 2 |
| 63 | 4190264 | Зажим | 4 |
| 64 | 4190263 | Зажим | 3 |
| 65 | J901020 | Болт | 3 |
| 66 | A590910 | Пружинная шайба | 5 |
| 67 | A590110 | Плоская шайба | 5 |
| 68 | J901025 | Болт | 1 |
| 70 | J901035 | Болт | 2 |
| 71 | 4055312 | Ленточный зажим | 2 |
| 77 | 4250260 | Датчик | 1 |
| 78 | 4250261 | Прокладка | 1 |
| 200 | 4222737 | Сепаратор водяной | 2 |
| 201 | J901040 | Болт | 8 |
| 202 | A590910 | Пружинная шайба | 8 |
| 203 | J950010 | Гайка | 8 |
| 205 | 3057786 | Коллектор | 2 |
| 206 | J901075 | Болт | 16 |
| 207 | A590910 | Пружинная шайба | 16 |
| 208 | J950010 | Гайка | 16 |
| 210 | 4061078 | Угловой штуцер | 1 |
| 210A | 4506424 | Уплотнительное кольцо | 1 |
| 211 | 4203434 | Шаровой клапан | 1 |
| 212 | 4086752 | Адаптер | 1 |
| 213 | 4390681 | Угловой штуцер | 1 |
| 213A | 4506424 | Уплотнительное кольцо | 1 |
| 214 | 4174542 | Пробка | 1 |
| 214A | 4506424 | Уплотнительное кольцо | 1 |
| 215 | 4174547 | Пробка | 1 |
| 215A | R26906R | Уплотнительное кольцо | 1 |
| 217 | 94-0676 | Разъём S | 2 |
| 218 | 4055651 | Адаптер | 2 |
| 220 | 8109967 | Кронштейн | 1 |
| 221 | 8109971 | Кронштейн | 1 |
| 223 | 7053085 | Кронштейн | 1 |
| 224 | J281240 | Болт с шайбой | 6 |
| 224A | J901240 | Болт | 1 |
| 224B | 4249324 | Шайба | 1 |
| 226 | 9768134 | Кронштейн | 1 |
| 227 | J901040 | Болт | 2 |
| 229 | 9768139 | Кронштейн | 1 |
| 230 | J271040 | Болт с шайбой | 2 |
| 230A | J901040 | Болт | 1 |
| 230B | J222010 | Шайба | 1 |
| 231 | J950010 | Гайка | 2 |
| 233 | 9768115 | Кронштейн | 1 |
| 234 | J901025 | Болт | 1 |
| 236 | 4672191 | Шланг | 1 |
| 237 | 4672192 | Шланг | 1 |
| 239 | 4389847 | Виниловый шланг | 2 |
| 240 | 4514700 | Зажим шланг | 2 |
| 242 | 4470169 | Зажим | 2 |
| 243 | 4190264 | Зажим | 1 |
| 244 | J271030 | Болт с шайбой | 3 |
| 244A | J901030 | Болт | 1 |
| 244B | J222010 | Шайба | 1 |
| 246 | 4190292 | Зажим | 3 |
| 247 | 4190274 | Зажим | 2 |
| 248 | J271025 | Болт с шайбой | 5 |
| 248A | J901025 | Болт | 1 |
| 248B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
