Пилотные гидролинии (панель в сборе): 1 (удлинённый рукоять) — HITACHI EX1200-5D

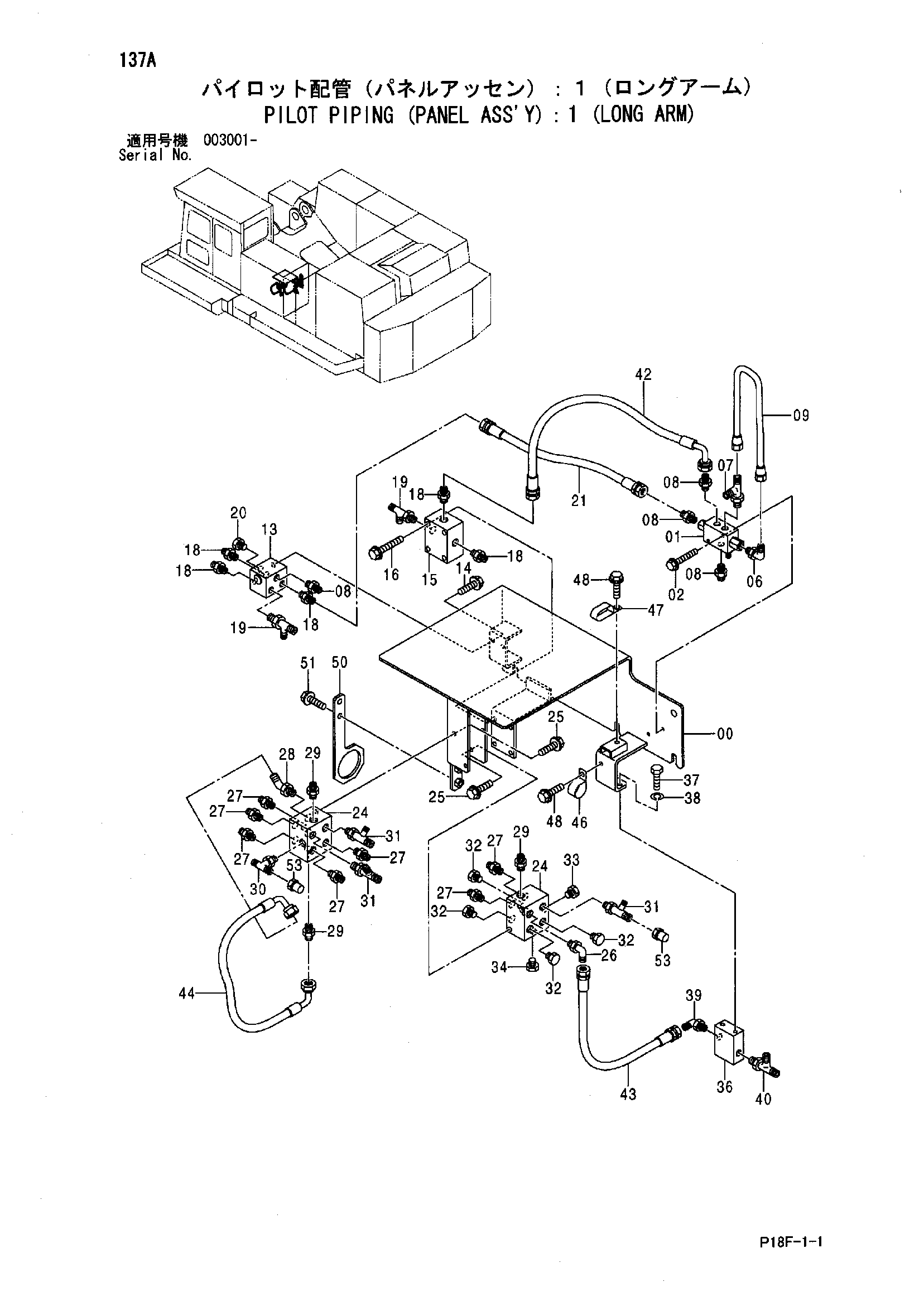

Заводская схема «Пилотные гидролинии (панель в сборе): 1 (удлинённый рукоять)» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6022178 | Панель | 1 |
| 01 | 4339240 | Клапан | 1 |
| 02 | J260650 | Болт с шайбой | 2 |
| 02A | J900650 | Болт | 1 |
| 02B | A590106 | Плоская шайба | 1 |
| 06 | 4231683 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4347869 | Тройник | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852123 | Адаптер | 4 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4610845 | Трубка | 1 |
| 13 | 4330230 | Челночный клапан | 1 |
| 14 | J260820 | Болт с шайбой | 2 |
| 14A | J900820 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | 3056293 | Коллектор | 1 |
| 16 | J271075 | Болт с шайбой | 4 |
| 16A | J901075 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | A852133 | Адаптер | 5 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852433 | Тройник | 2 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | A885002 | Пробка | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4390224 | Шланг | 1 |
| 24 | 4254613 | Челночный клапан | 2 |
| 25 | J260820 | Болт с шайбой | 4 |
| 25A | J900820 | Болт | 1 |
| 25B | A590108 | Плоская шайба | 1 |
| 26 | A852333 | Угловой штуцер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | A852133 | Адаптер | 7 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | A852233 | Угловой штуцер | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4344553 | Адаптер | 3 |
| 29A | 4506408 | Уплотнительное кольцо | 1 |
| 30 | A852523 | Тройник | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | A852433 | Тройник | 3 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | A885003 | Пробка | 4 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | A885002 | Пробка | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4347784 | Пробка | 1 |
| 34A | 4506408 | Уплотнительное кольцо | 1 |
| 36 | 4450032 | Клапан регулировочный | 1 |
| 37 | J900820 | Болт | 2 |
| 38 | A590908 | Пружинная шайба | 2 |
| 39 | A852333 | Угловой штуцер | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | A852433 | Тройник | 1 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4410489 | Шланг | 1 |
| 43 | 4364530 | Шланг | 1 |
| 44 | 4483358 | Шланг | 1 |
| 46 | 4190264 | Зажим | 1 |
| 47 | 4190282 | Зажим | 1 |
| 48 | J271020 | Болт с шайбой | 2 |
| 48A | J901020 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 50 | 4610743 | Кронштейн | 1 |
| 51 | J271030 | Болт с шайбой | 2 |
| 51A | J901030 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 53 | 4223518 | Пробка унион | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
