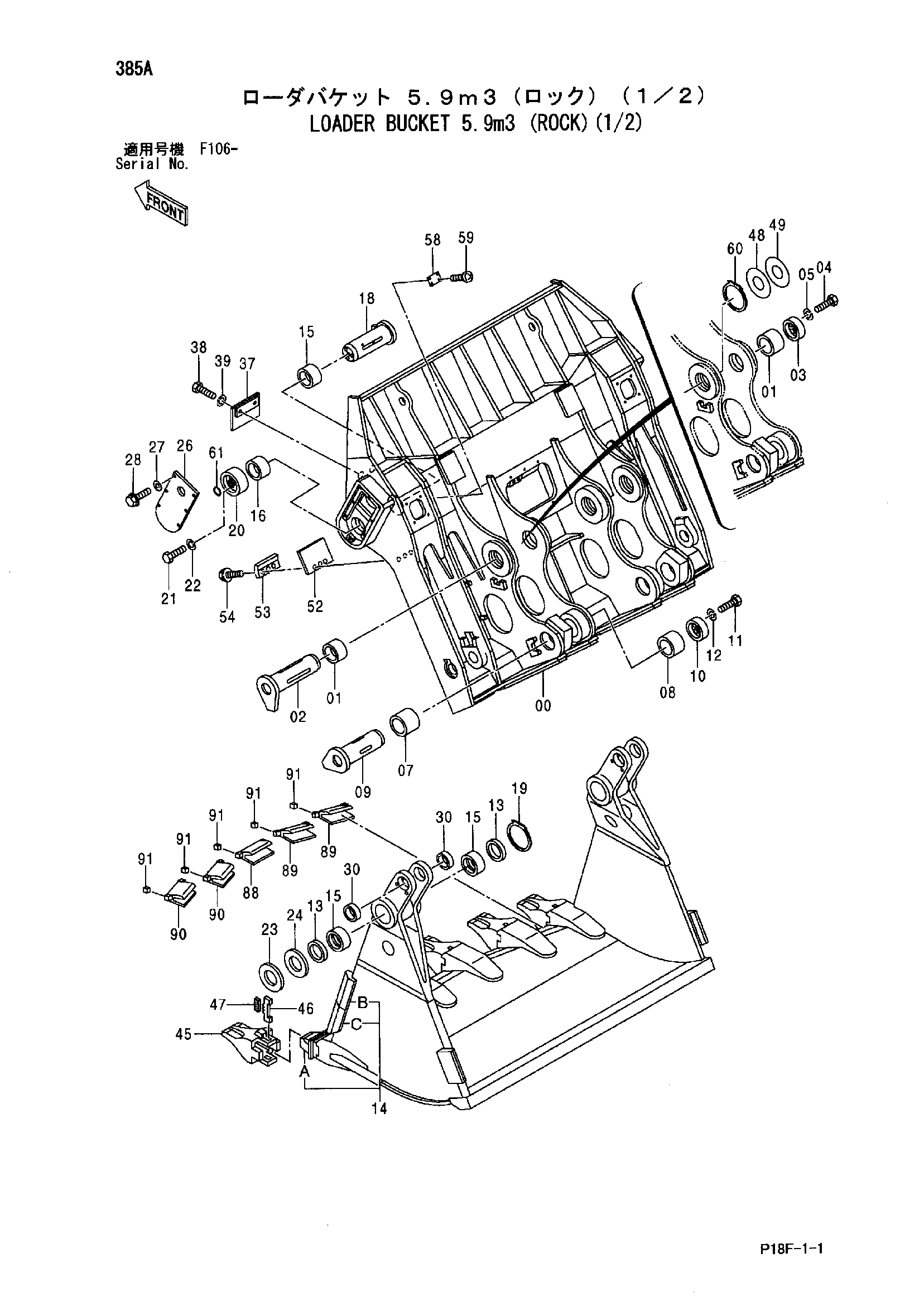

Погрузчик ковш 5.9m3 (скальный)(1/2) — HITACHI EX1200-5D

Заводская схема «Погрузчик ковш 5.9m3 (скальный)(1/2)» для HITACHI EX1200-5D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9208857	Погрузчик ковш 5.9	1
00	5004125	Ковш задний	1
01	4244841	Втулка	4
02	8045356	Палец	2
03	4393382	Ограничитель	2
04	J931645	Болт	6
05	A590916	Пружинная шайба	6
07	4244842	Втулка	2
08	4244843	Втулка	2
09	8050560	Палец	2
10	4393382	Ограничитель	2
11	J931645	Болт	6
12	A590916	Пружинная шайба	6
13	4196371	Пылезащитное уплотнение	4
14	6020466	Ковш передний	1
14A	4337553	Адаптер зуба	6
14B	4285401	Кромка	2
14C	4285402	Кромка	2
15	4098099	Втулка	6
16	4099416	Втулка	2
18	8045358	Палец	2
19	4487585	Уплотнительное кольцо	2
20	3047576	Ограничитель	2
21	J931640	Болт	6
22	A590916	Пружинная шайба	6
23	4245635	Регулировочная шайба 2.3mm	2
24	4245636	Регулировочная шайба 1.6mm	2
26	4275346	Крышка	2
27	A590110	Плоская шайба	14
28	J271025	Болт с шайбой	14
28A	J901025	Болт	1
28B	J222010	Шайба	1
30	4245632	Втулка	4
37	4245633	Резиновая прокладка	2
38	J901665	Болт	4
39	A590916	Пружинная шайба	4
45	4484175	Коронка зуба	6
46	4285003	Стопорный палец	6
47	4285002	Резиновый фиксатор	6
48	4245637	Регулировочная шайба 2.3mm	2
49	4245638	Регулировочная шайба 1.6mm	2
52	4272265	Резиновая прокладка	2
53	4272266	Пластина	2
54	J271230	Болт с шайбой	6
54A	J901230	Болт	1
54B	J222012	Шайба	1
59	M492564	Приводной винт	4
60	4487592	Уплотнительное кольцо	2
61	4506418	Уплотнительное кольцо	2
88	4287252	Кожух	1
89	4287253	Кожух	2
90	4287254	Кожух	2
91	4287255	Резиновая прокладка	10
