Высокая кабина детали <1400MM> (2) — HITACHI EX1200-5C

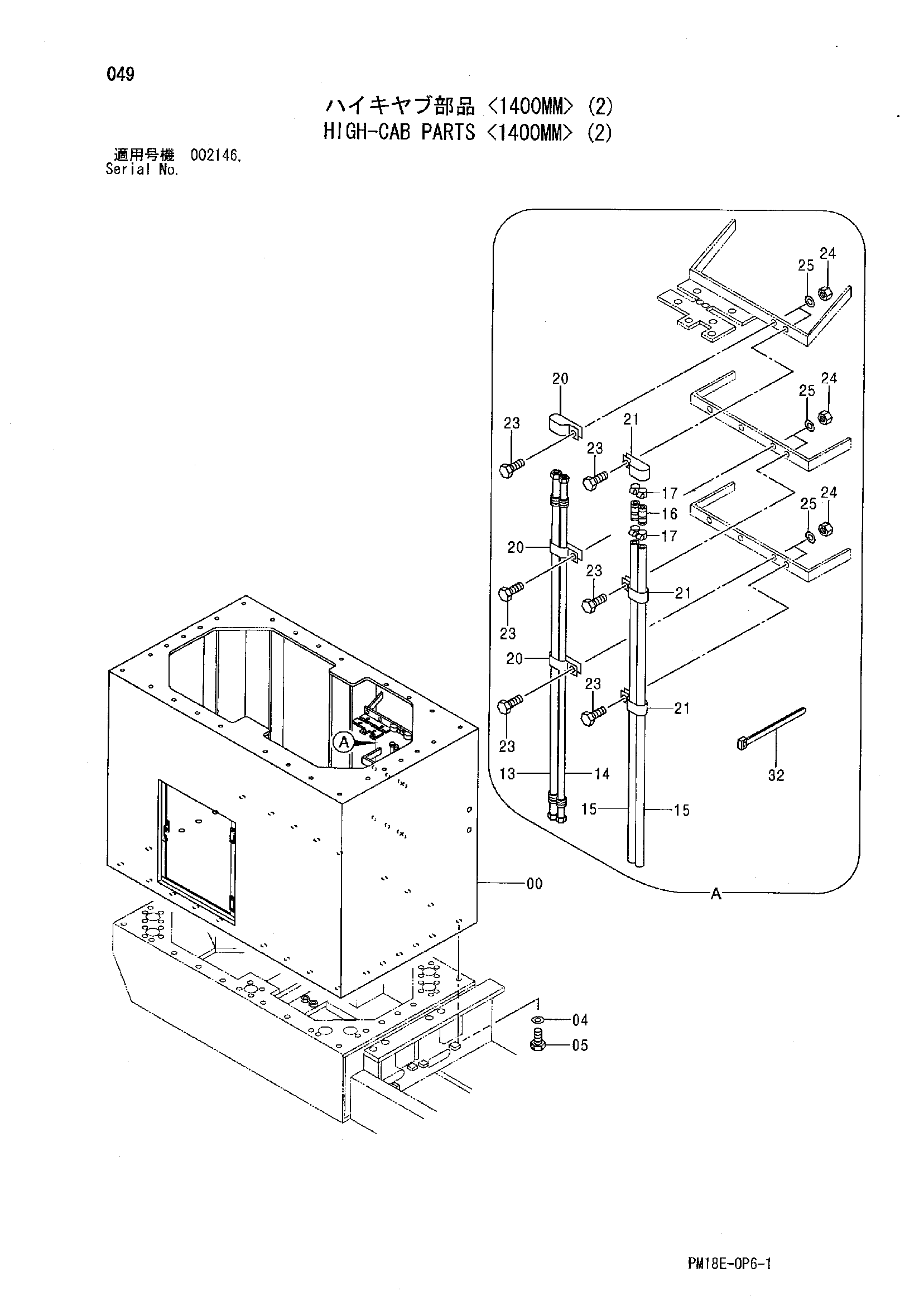

Заводская схема «Высокая кабина детали <1400MM> (2)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5010834 | Платформа | 1 |
| 04 | 4249324 | Шайба | 28 |
| 05 | J921235 | Болт | 28 |
| 13 | 4615273 | Шланг радиатора | 1 |
| 14 | 4615274 | Шланг радиатора | 1 |
| 15 | 4614929 | Водяной шланг | 2 |
| 16 | 4355160 | Соединение шланг | 2 |
| 17 | 4514699 | Хомут шланга | 4 |
| 20 | 4190266 | Зажим | 3 |
| 21 | 4192034 | Зажим | 3 |
| 23 | J901020 | Болт | 8 |
| 24 | J950010 | Гайка | 6 |
| 25 | A590110 | Плоская шайба | 6 |
| 32 | 4055311 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
