Рукоять 5.8m — HITACHI EX1200-5C

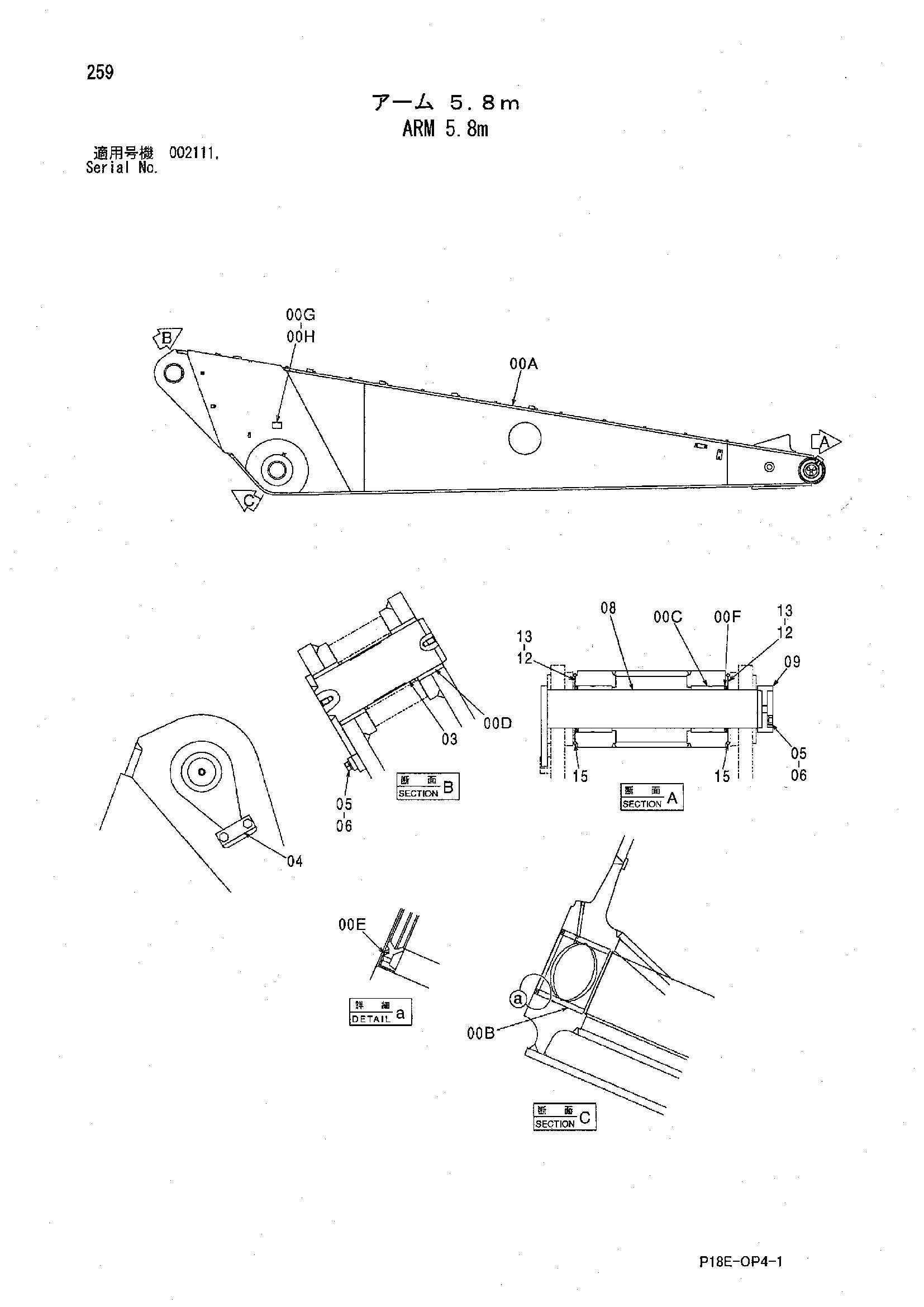

Заводская схема «Рукоять 5.8m» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-H | 9257629 | Удлинённый рукоять | 1 |
| 00A | 5010384 | Рукоять | 1 |
| 00B | 4259297 | Втулка | 2 |
| 00C | 3100789 | Втулка | 2 |
| 00D | 4645292 | Втулка | 2 |
| 00E | 4258580 | Пылезащитное уплотнение | 2 |
| 00F | 4251766 | Пылезащитное уплотнение | 2 |
| 00H | M492564 | Приводной винт | 4 |
| 03 | 8102873 | Палец | 1 |
| 04 | 4179432 | Пластина | 1 |
| 05 | J932045 | Болт | 5 |
| 06 | A590920 | Пружинная шайба | 5 |
| 08 | 8065105 | Палец | 1 |
| 09 | 4393383 | Ограничитель | 1 |
| 12 | 4386485 | Упорная пластина | 2 |
| 13 | 4386486 | Упорная пластина | 2 |
| 15 | 4487585 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
