Монитор детали — HITACHI EX1200-5C

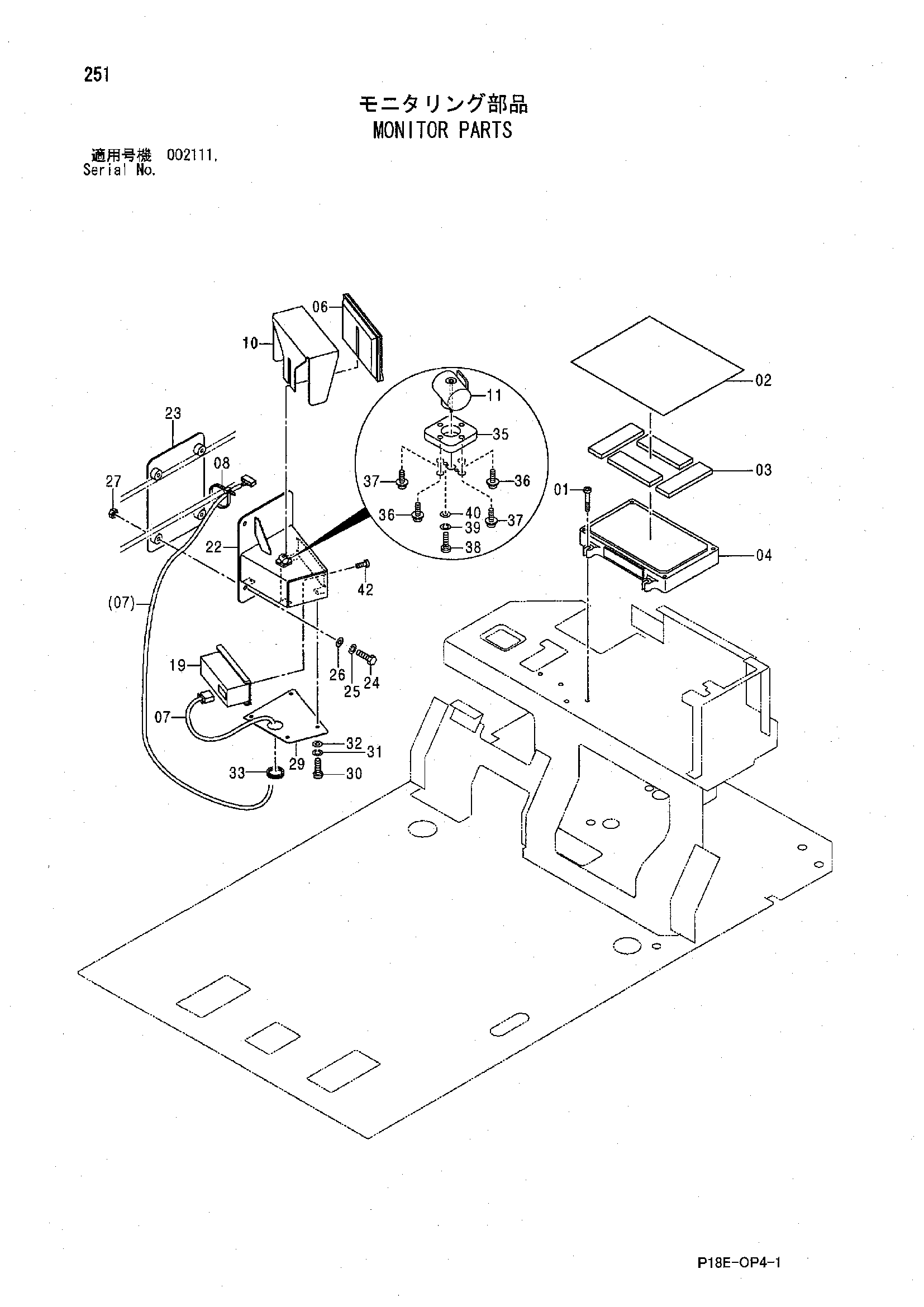

Заводская схема «Монитор детали» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J450630 | Винт с шайбой | 4 |
| 02 | 3075379 | Крышка | 1 |
| 03 | 4365396 | Лента | 4 |
| 04 | 4648676 | Контроллер | 1 |
| 06 | 4618718 | Монитор | 1 |
| 07 | 3101848 | Трос | 1 |
| 08 | 4222275 | Ленточный зажим | 20 |
| 10 | 3103192 | Крышка | 1 |
| 11 | 4462689 | Стойка | 2 |
| 19 | 4614375 | Короб выключатель | 1 |
| 22 | 7050053 | Крышка | 1 |
| 23 | 9761421 | Кронштейн | 1 |
| 24 | J900835 | Болт | 4 |
| 25 | A590908 | Пружинная шайба | 4 |
| 26 | A590108 | Плоская шайба | 4 |
| 27 | J950008 | Гайка | 4 |
| 29 | 3106686 | Пластина | 1 |
| 30 | J850510 | Винт | 4 |
| 31 | J251005 | Пружинная шайба | 4 |
| 32 | J250005 | Плоская шайба | 4 |
| 33 | 4188367 | Резиновая втулка | 1 |
| 35 | 4621935 | Пластина | 1 |
| 36 | J460410 | Винт с шайбой | 2 |
| 37 | J450410 | Винт с шайбой | 2 |
| 38 | J850205 | Винт | 2 |
| 39 | J251002 | Пружинная шайба | 2 |
| 40 | J250002 | Плоская шайба | 2 |
| 42 | J680410 | Винт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
