Трубопроводы системы смазки (погрузчик): 1 — HITACHI EX1200-5C

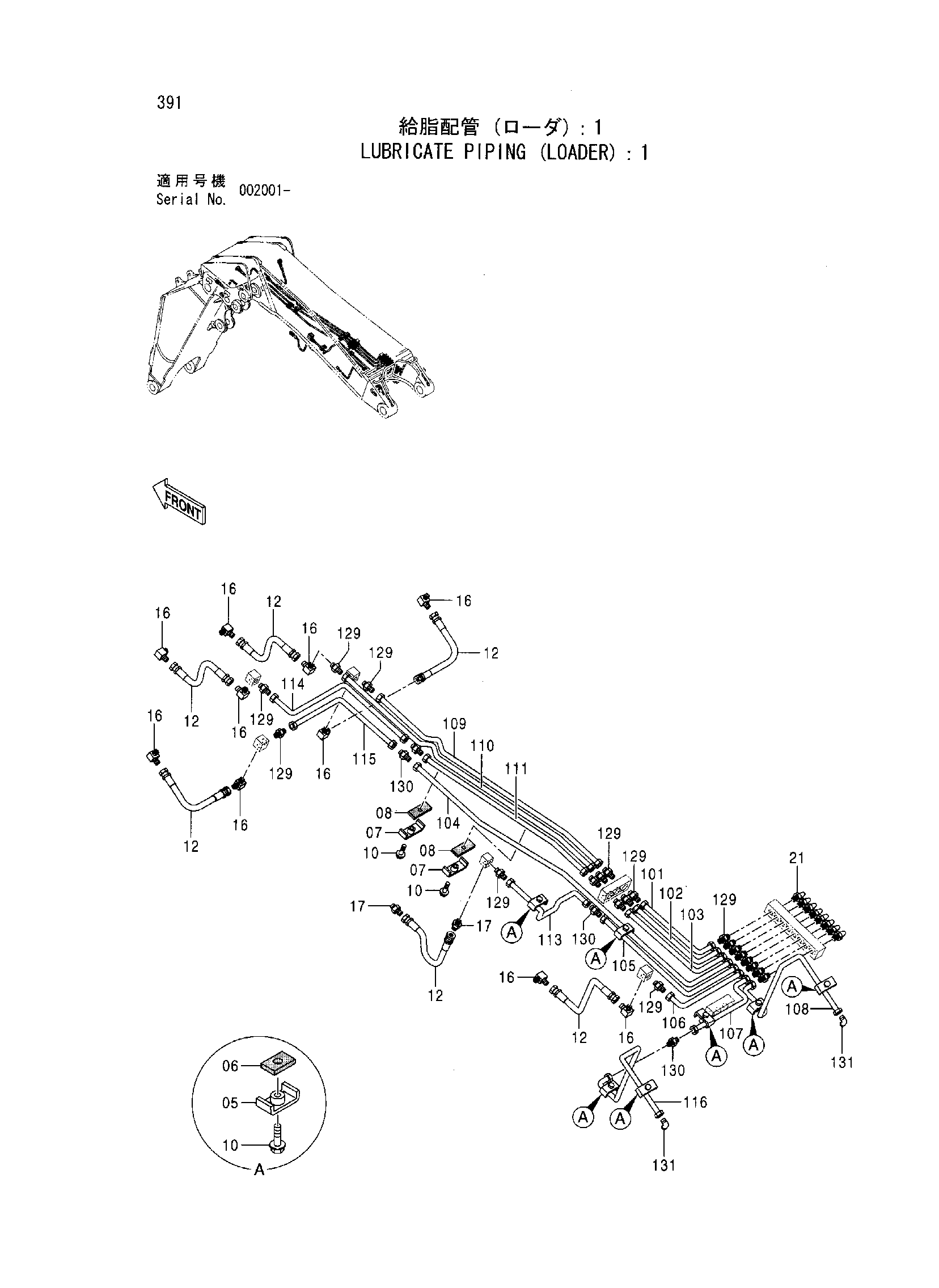

Заводская схема «Трубопроводы системы смазки (погрузчик): 1» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 9736422 | Хомут | 7 |
| 06 | 4269657 | Резиновая прокладка | 7 |
| 07 | 9736421 | Хомут | 2 |
| 08 | 4273721 | Резиновая прокладка | 2 |
| 10 | J011030 | Болт с шайбой | 9 |
| 12 | 4022547 | Шланг | 6 |
| 16 | 94-1401 | Угловой штуцер | 10 |
| 17 | 94-1301 | Адаптер | 2 |
| 21 | J75482 | Пресс-маслёнка | 8 |
| 101 | 4281053 | Трубка | 1 |
| 102 | 4281054 | Трубка | 1 |
| 103 | 4281055 | Трубка | 1 |
| 104 | 3057388 | Трубка | 1 |
| 105 | 4281056 | Трубка | 1 |
| 106 | 4281057 | Трубка | 1 |
| 107 | 4281058 | Трубка | 1 |
| 108 | 3057389 | Трубка | 1 |
| 109 | 3057390 | Трубка | 1 |
| 110 | 3057391 | Трубка | 1 |
| 111 | 3057392 | Трубка | 1 |
| 113 | 4281059 | Трубка | 1 |
| 114 | 4281060 | Трубка | 1 |
| 115 | 4281061 | Трубка | 1 |
| 116 | 3057393 | Трубка | 1 |
| 129 | 4130169 | Штуцер трубки | 20 |
| 130 | 4130192 | Штуцер трубки | 4 |
| 131 | 4130175 | Штуцер трубки | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
