Высокая кабина детали <1100MM> (1) — HITACHI EX1200-5C

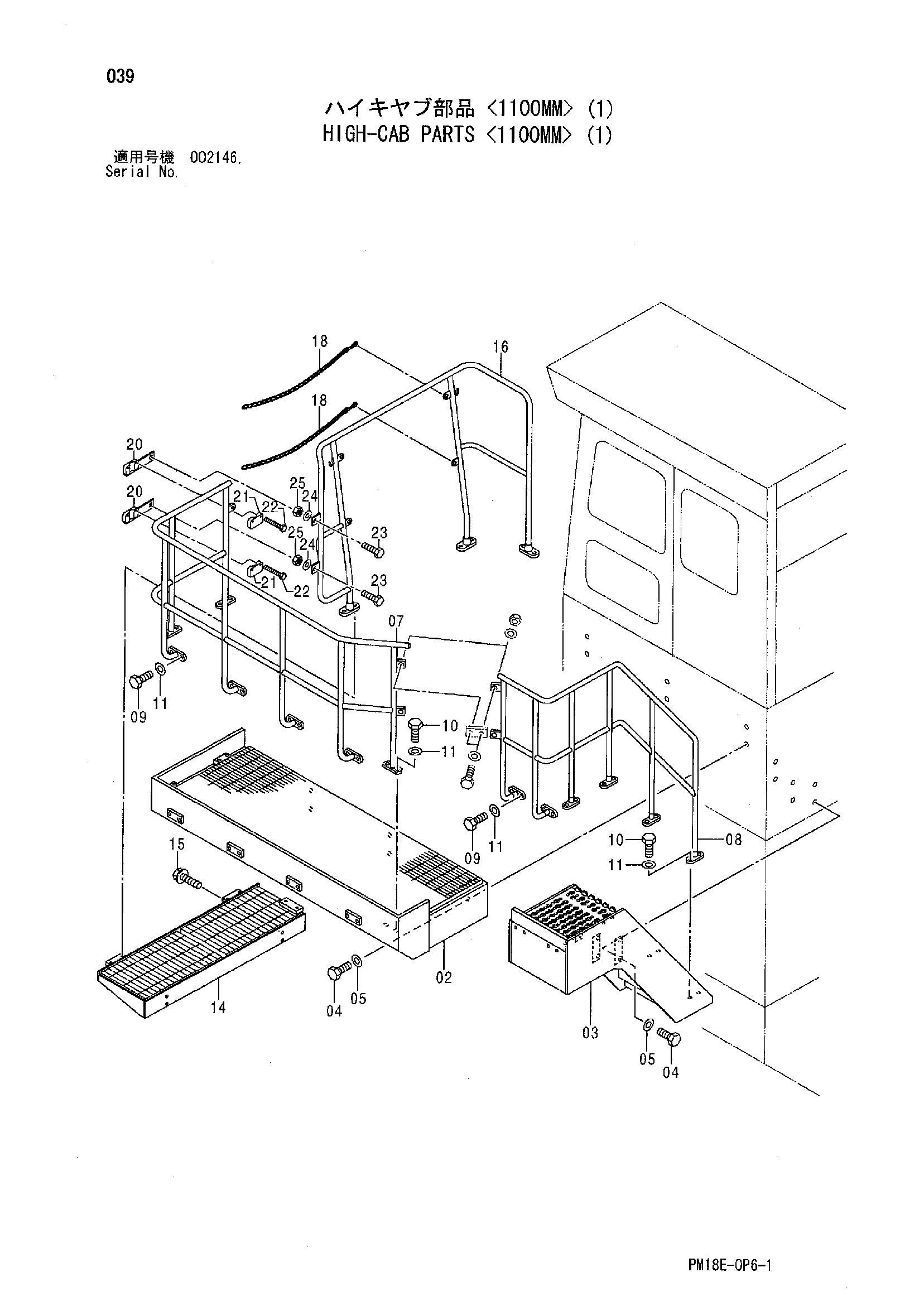

Заводская схема «Высокая кабина детали <1100MM> (1)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 5008862 | Крыло | 1 |
| 03 | 6022446 | Ступень | 1 |
| 04 | J901670 | Болт | 12 |
| 05 | 4114405 | Шайба | 12 |
| 07 | 7045073 | Поручень | 1 |
| 08 | 7045669 | Поручень | 1 |
| 09 | J901240 | Болт | 12 |
| 10 | J901230 | Болт | 14 |
| 11 | A590112 | Плоская шайба | 26 |
| 14 | 7051001 | Ступень | 1 |
| 15 | J271230 | Болт с шайбой | 4 |
| 15A | J901230 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | 7051002 | Поручень | 1 |
| 17 | J271235 | Болт с шайбой | 6 |
| 17A | J901235 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | 4617535 | Цепь | 2 |
| 20 | 9762229 | Стойка | 2 |
| 21 | 4355757 | Хомут | 2 |
| 22 | J260855 | Болт с шайбой | 4 |
| 22A | J900855 | Болт | 1 |
| 22B | A590108 | Плоская шайба | 1 |
| 23 | J901235 | Болт | 2 |
| 24 | 449490 | Плоская шайба | 4 |
| 25 | J950012 | Гайка | 2 |
| 34 | 4456106 | Пластина | 2 |
| 35 | J901235 | Болт | 4 |
| 36 | J950012 | Гайка | 4 |
| 37 | 449490 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
