Угол датчик (рукоять): 2 — HITACHI EX1200-5C

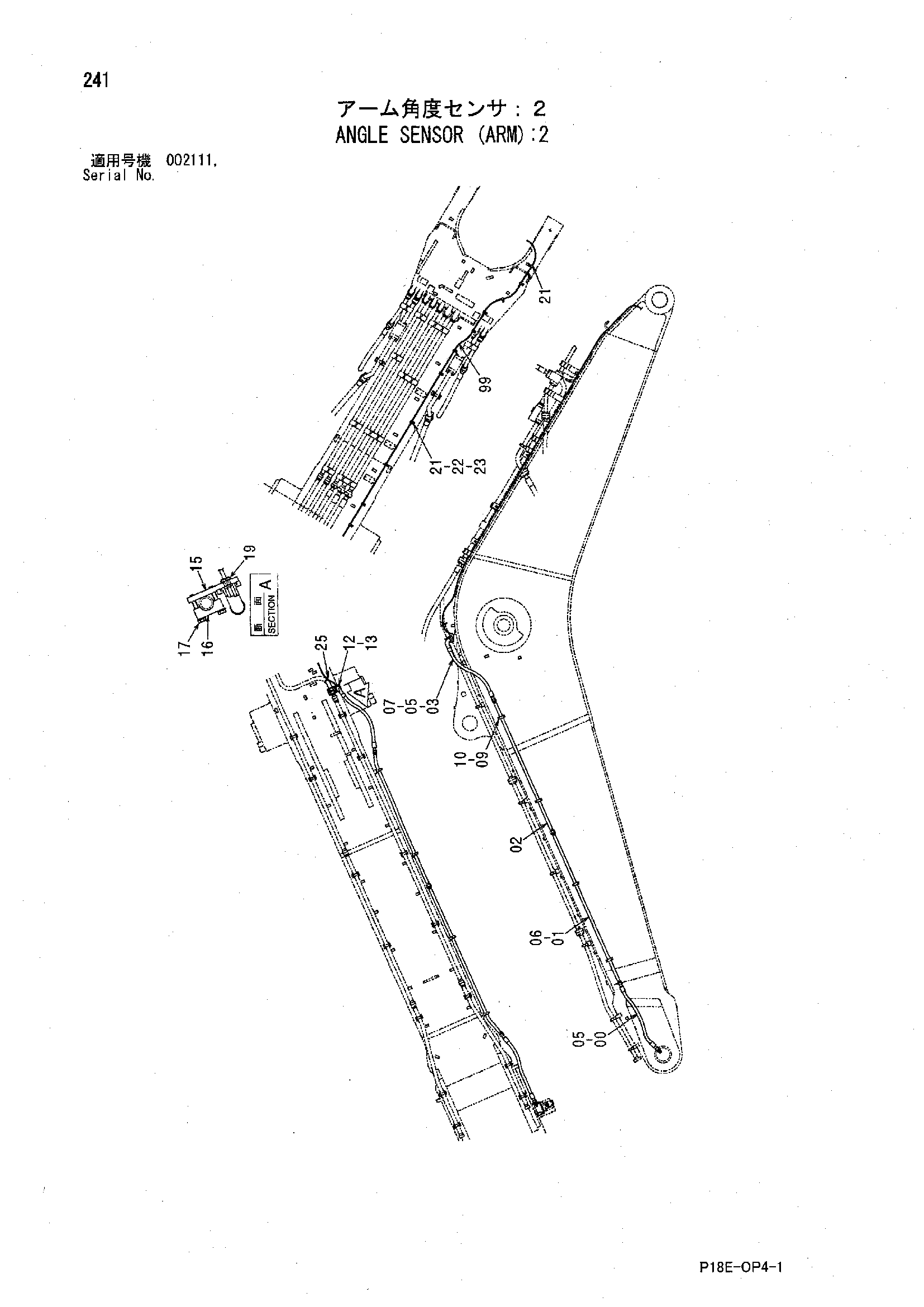

Заводская схема «Угол датчик (рукоять): 2» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4648097 | Шланг | 1 |
| 01 | 8103520 | Трубка | 1 |
| 02 | 8103227 | Трубка | 1 |
| 03 | 4648210 | Шланг | 1 |
| 05 | 4187328 | Уплотнительное кольцо | 2 |
| 06 | 4187329 | Уплотнительное кольцо | 1 |
| 07 | 4508805 | Уплотнительное кольцо | 1 |
| 09 | 4334363 | Хомут трубки | 8 |
| 10 | J271285 | Болт с шайбой | 4 |
| 10A | J901285 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 4154614 | Разъёмный фланец | 2 |
| 13 | M341236 | Болт с внутренним шестигранником | 4 |
| 15 | 4647849 | Пластина | 1 |
| 16 | 4439523 | Хомут трубки | 2 |
| 17 | J271280 | Болт с шайбой | 4 |
| 17A | J901280 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 19 | 4196825 | Резиновая втулка | 2 |
| 21 | 4190261 | Зажим | 14 |
| 22 | J901016 | Болт | 13 |
| 23 | A590910 | Пружинная шайба | 13 |
| 25 | 4467676 | Ленточный зажим | 20 |
| 99 | 4653945 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
