Шланг защита от разрыва клапан трубопроводы (базовый машина) — HITACHI EX1200-5C

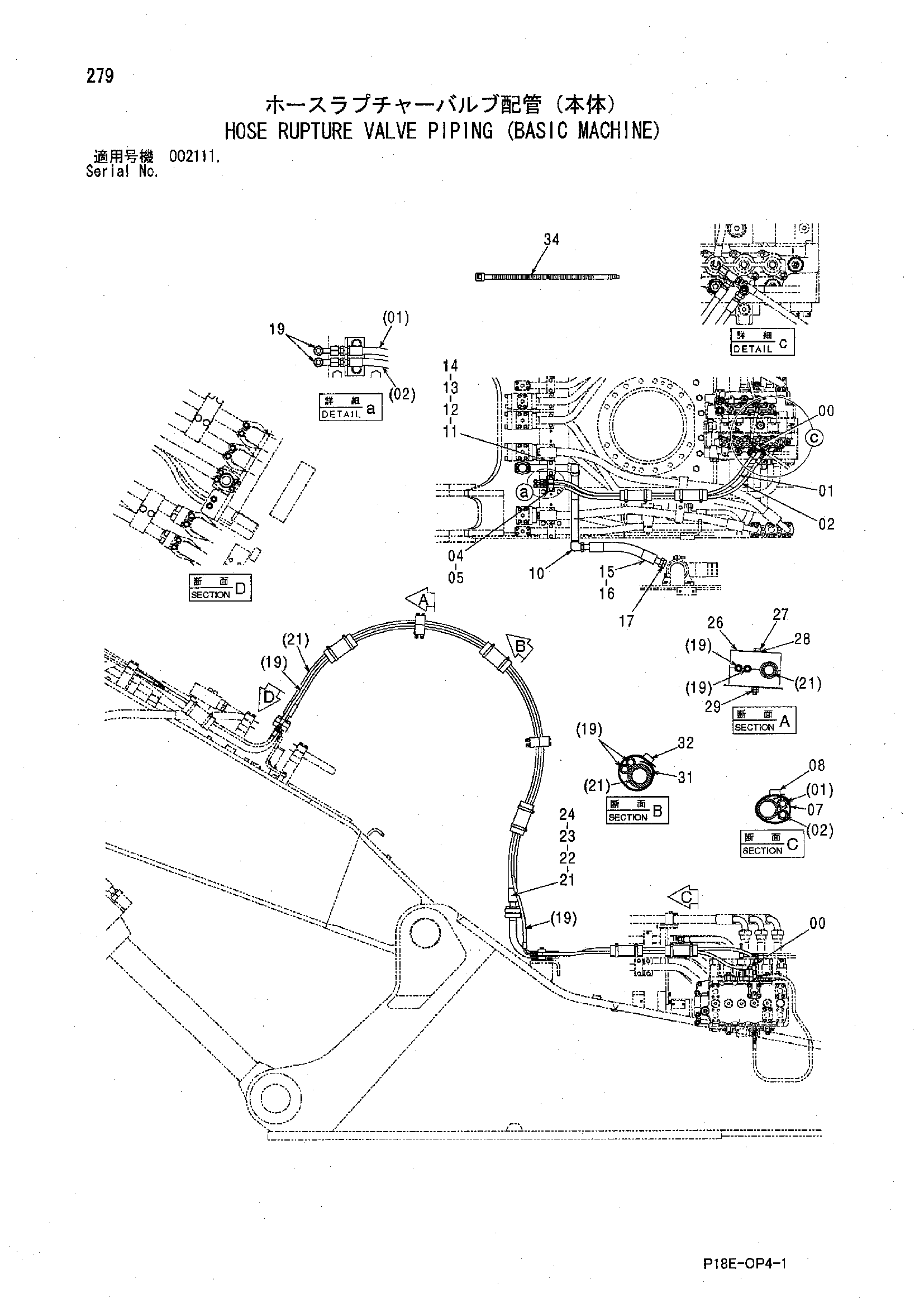

Заводская схема «Шланг защита от разрыва клапан трубопроводы (базовый машина)» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4246672 | Соединительный штуцер | 2 |
| 01 | 4648216 | Шланг | 1 |
| 02 | 4648217 | Шланг | 1 |
| 04 | 4648165 | Кронштейн | 1 |
| 05 | J271230 | Болт с шайбой | 2 |
| 05A | J901230 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 07 | 4155962 | Резиновая прокладка | 2 |
| 08 | 4351923 | Хомут шланга | 4 |
| 10 | 8103581 | Трубка | 1 |
| 11 | 4311153 | Хомут трубки | 2 |
| 12 | J901290 | Болт | 2 |
| 13 | A590912 | Пружинная шайба | 2 |
| 14 | 4086891 | Шайба | 2 |
| 15 | 4455779 | Шланг | 1 |
| 16 | 4187329 | Уплотнительное кольцо | 2 |
| 17 | A853100 | Адаптер | 1 |
| 17A | 970860 | Уплотнительное кольцо | 1 |
| 19 | 4648220 | Шланг | 2 |
| 21 | 4615160 | Шланг | 1 |
| 22 | 4089703 | Разъёмный фланец | 4 |
| 23 | M341445 | Болт с внутренним шестигранником | 8 |
| 24 | 4508805 | Уплотнительное кольцо | 2 |
| 26 | 4648163 | Хомут | 4 |
| 27 | J901210 | Болт | 4 |
| 28 | A590112 | Плоская шайба | 4 |
| 29 | J950012 | Гайка | 8 |
| 31 | 4155962 | Резиновая прокладка | 3 |
| 32 | 4351924 | Хомут шланга | 6 |
| 34 | 4467676 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
