Гидроцилиндр стрелы — HITACHI EX1200-5C

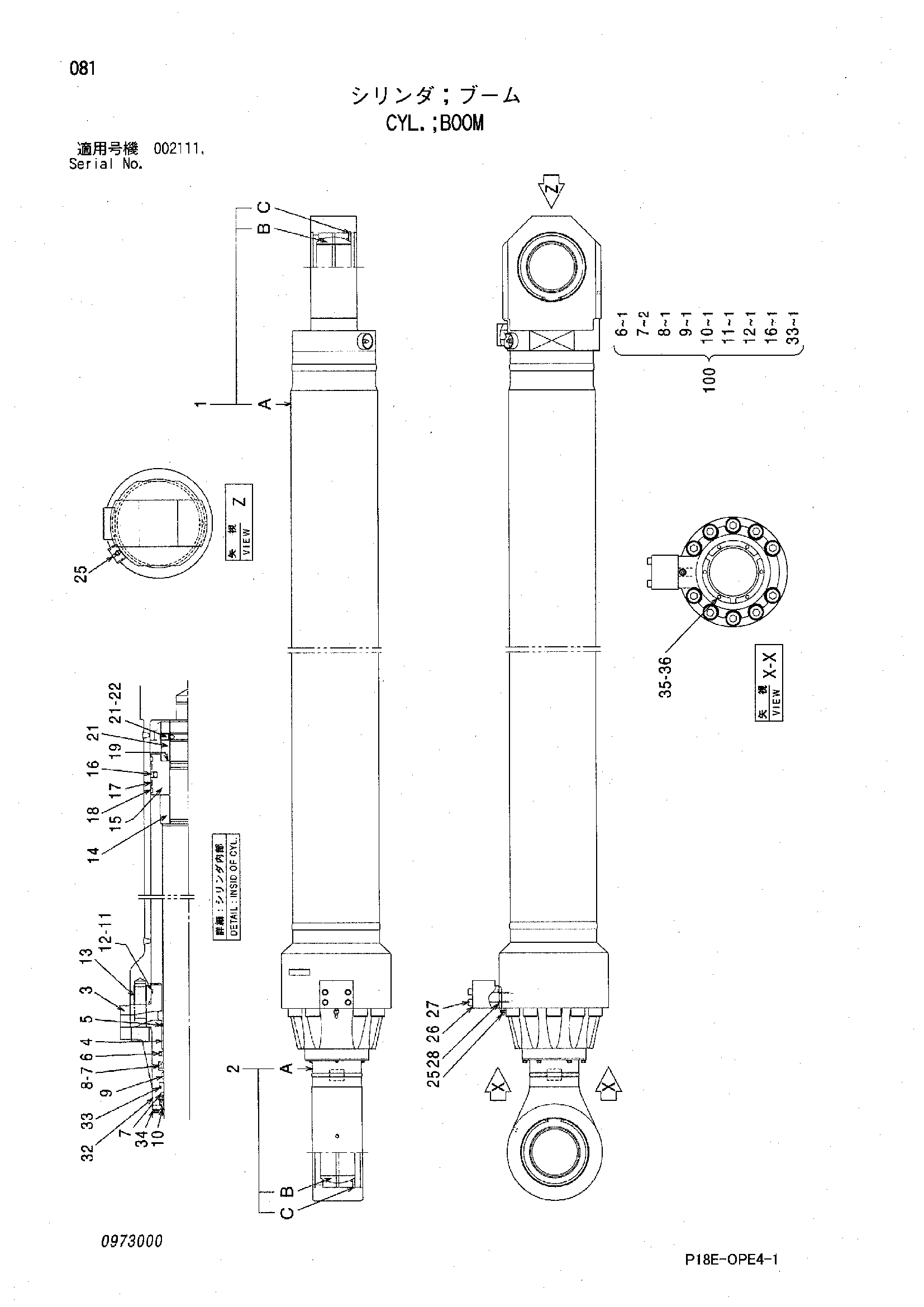

Заводская схема «Гидроцилиндр стрелы» для HITACHI EX1200-5C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4631820 | Гидроцилиндр стрелы | 1 | |
| 1 | 0973001 | Труба гидроцилиндра | 1 |
| 1B | 0859301 | Подшипник. спх.рол. | 1 |
| 1C | 4094941 | Стопорное кольцо | 1 |
| 2 | 0973002 | Шток поршня | 1 |
| 2B | 0859301 | Подшипник. спх.рол. | 1 |
| 2C | 4094941 | Стопорное кольцо | 1 |
| 3 | 0973003 | Головка гидроцилиндра | 1 |
| 4 | 4392642 | Втулка | 1 |
| 5 | 0834507 | Стопорное кольцо | 1 |
| 6 | 0964204 | Опорное кольцо | 1 |
| 7 | 0257507 | Кольцо U | 2 |
| 8 | 0257527 | Опорное кольцо | 1 |
| 9 | 0496005 | Направляющее кольцо | 1 |
| 10 | 0809403 | Грязесъёмное кольцо | 1 |
| 11 | A811240 | Уплотнительное кольцо | 1 |
| 12 | 0411111 | Опорное кольцо | 1 |
| 13 | 0257511 | Болт с внутренним шестигранником | 10 |
| 14 | 0973004 | Амортизирующий подшипник | 1 |
| 15 | 0706704 | Поршень | 1 |
| 16 | 4199560 | Уплотнительное кольцо | 1 |
| 17 | 0706705 | Направляющее кольцо | 2 |
| 18 | 4199809 | Направляющее кольцо | 2 |
| 19 | 0400315 | Регулировочная шайба | 1 |
| 20 | 0400314 | Гайка | 1 |
| 21 | 0400215 | Установочный винт | 1 |
| 22 | 0400216 | Стальной шарик | 1 |
| 25 | 0643016 | Воздушный клапан | 2 |
| 26 | 0973005 | Соединение | 1 |
| 27 | 0191916 | Болт с внутренним шестигранником | 4 |
| 28 | 4069900 | Уплотнительное кольцо | 1 |
| 32 | 0973006 | Держатель | 1 |
| 33 | A811180 | Уплотнительное кольцо | 1 |
| 34 | 0859204 | Пластина | 3 |
| 35 | 0952410 | Болт | 6 |
| 36 | 0360704 | Пружинная шайба | 6 |
| 100 | 4648852 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1200-5C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
